Гидропанель с катионитовым Н-фильтром для АЖК-3101М ГП-3101

Гидропанель с катионитовым Н-фильтром для АЖК-3101М ГП-3101

ТУ 4215-037-10474265-00

Код по ОКП 42 1500

Руководство по эксплуатации гидропанели ГП-3101

Гидропанель с катионитовым Н-фильтром в комплекте с анализатором жидкости кондуктометрическим АЖК-3101М предназначена для катионитовой очистки конденсата и его подвода к датчику первичного преобразователя (ПП) АЖК-3101М.

Область применения: теплоэнергетика.

Наименование параметраЗначение параметра
Рабочее давлениене более 0,1 МПа
Объем фильтрующего элемента0,8 л
Материал корпуса фильтрующего элементаполипропилен, оргстекло, сталь 12Х18Н10Т
Расход пробы(11…25) л/ч
Температура контролируемой среды(5…50) °С
Диапазон измерений (выбирается автоматически):(280x560x130) мм
Масса
    — (без ПП АЖК-3101М)не более 6,5 кг

Габаритные размеры

gp3101_1

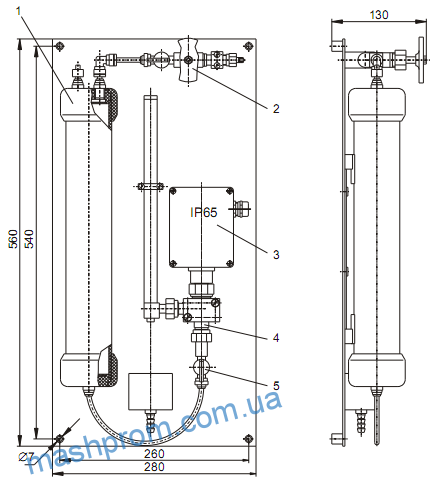

Гидропанель с катионитовым Н-фильтром для АЖК-3101М:
1 — Н-фильтр; 2 — вентиль регулировочный; 3 — первичный преобразователь АЖК-3101М; 4 — датчик АЖК; 5 — кран отсечной
