Датчики-реле давления механические ДРДм



ПРЕДНАЗНАЧЕН для установки в системах автоматики котельных агрегатов, газогорелочных устройствах, вентиляционных установках и установках для кондиционирования воздуха.

ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

Рабочая среда – воздух, природный газ, нейтральные газы.

ИСПОЛНЕНИЯ

Модель

Диапазон регулирования, кПа

Перепад давления переключения, кПа

ДРДМ-0,3

 0,07-0,3

≤0,07

ДРДМ-1

 0,2-1

≤0,1

ДРДМ-5

 0,5-5

≤0,25

ДРДМ-15

 0,5-15

≤1,5



ДОПУСТИМЫЙ ДИАПАЗОН ТОКОВ НАГРУЗКИ

Коммутируемое напряжение

Тип нагрузки

Активная

Индуктивная

24В, 50Гц

0,02-6 А

0,02-2 А

250В, 50Гц

0,02-6 А

0,02-2 А

24В, пост. ток

0,02-1 А

0,02-1 А

48В, пост. ток

0,02-1 А

0,02-1 А

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макс. рабочее давление

50 кПа

Соединение для подачи давления

По центру на нижней стороне корпуса G1/4 — внутренняя резьба по ISO 228

Измерительное соединение

В металлический корпус встроен штуцер для измерения давления Æ9

Температура окружающей среды,°C

от -15 до +70

Напряжение при переключении

Перем. ток мин.24В         макс.250 В

Пост. ток мин.   24В         макс. 48 В

Электрическое соединение

Электрический разъем для штепсельной розетки,

3-хфазный, изолированный, без заземления

Степень защиты, (код IP)

IP 54

Диапазон регулирования

±10%

отклонение от точки переключения относительно заданного значения, настройка при падающем давлении, мембрана в вертикальном положении

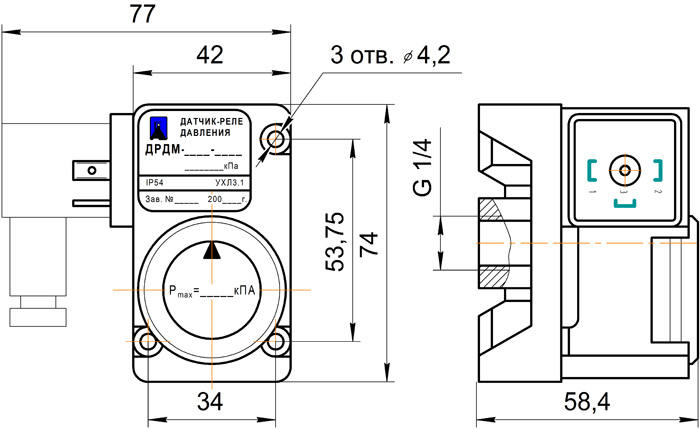

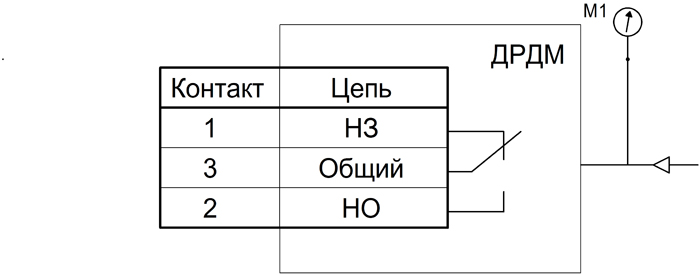

УСТРОЙСТВО/ГАБАРИТНЫЕ РАЗМЕРЫ/СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ



ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

   Датчик-реле давления ДРДМ-1
