Особенности индуктивных датчиков LMF-7
- Высокая частота переключения
- Защита от неправильной полярности
- Пылезащищенность, виброустойчивость, водо- и маслозащищенность
- Долгий срок службы
| Характеристики | |
| Тип датчика | индуктивный датчик |
| Тип корпуса | прямоугольный корпус |
| Тип выхода | транзистор NPN (трехпроводное подключение) |
| Состояние выхода | NO+NC |
| Рабочее напряжение | 6-36VDC |
| Ток нагрузки | DC: 200мА |
| Расстояние срабатывания | 15 мм |
| Частота срабатывания | 400 Гц |
| Размер объекта воздействия (железо) | 20 x 20 x 1мм |
| Гистерезис | <10% от зоны чувствительности |
| Ток потребления | DC 12V: 8мА; 24V: 15 мА |
| Ток утечки | DC:<0.8мА |
| Сопротивление изоляции | 50МОм |
| Тип соединения | кабель 1,5м |
| Рабочая температура | -25°С…+75°С |
| Материал корпуса | пластик |
| Индикация срабатывания | светодиодная |
| Степень защиты | IP66 |
Номенклатура:
Расшифровка номенклатуры — LMF7-3015NA
- LMF – Тип датчика
- LMF – Индуктивный датчик в прямоугольном корпусе
- LM – Индуктивный датчик в цилиндрическом корпусе
- 30 – Питание (30: 6-36VDC; 330: 10-30VDC)
- 15 – Расстояние срабатывания 15мм
- N – Тип выхода
- N – транзистор NPN (трехпроводное подключение)
- P – транзистор PNP (трехпроводное подключение)
- A – Состояние выхода
- A – нормально открытый NO
- B – нормально закрытый NC
- C – NO+NC
| Расстояние срабатывания | 15мм | |||
| Напряжение питания | DC6 — 36VDC | NPN | NO | LMF7-3015NA |
| NC | LMF7-3015NB | |||
| NO+NC | LMF7-3015NC | |||
| PNP | NO | LMF7-3015PA | ||
| NO | LMF7-3015PB | |||
| NO+NC | LMF7-3015PC | |||
Конкретная схема подключения указана на этикетке бесконтактного выключателя.

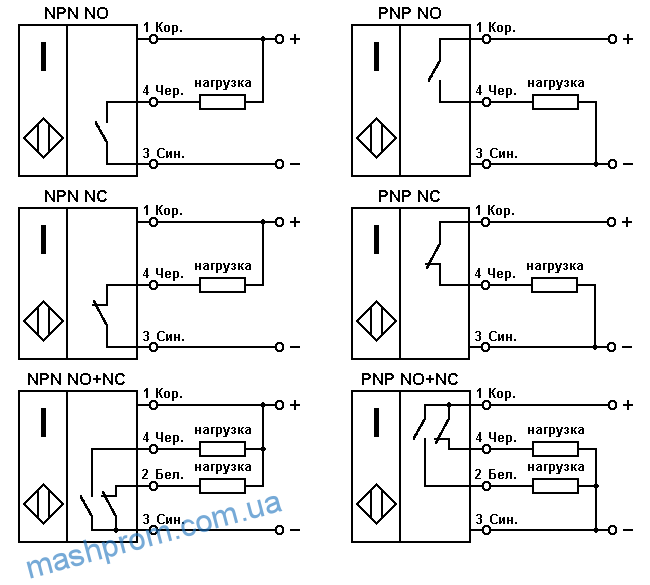

Схемы подключения 3 и 4 проводных бесконтактных выключателей

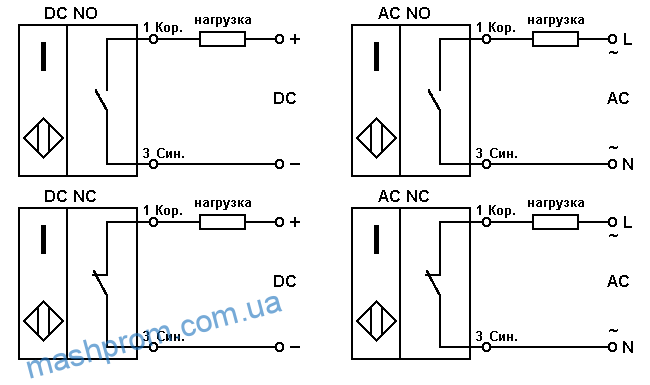

Схемы подключения 2 проводных бесконтактных выключателей
