Cветодиодные драйверы ИПС IP00, диаметр 80мм: 40-1050ТД, 60-700ТД, 60-1050ТД

Cветодиодные драйверы ИПС IP00, диаметр 80мм: 40-1050ТД, 60-700ТД, 60-1050ТД

• Рекомендован для использования при производстве круглых светильников

• Идеально для глаз — пульсации светового потока ~0,1%

• Оказывает прямое влияние на электробезопасность светильника: гальваническая изоляция и соответствие стандартам по электромагнитной совместимости

• Оказывает прямое влияние на повышение энергоэффективности светильника: КПД ~ 90%; PF ~ 0,98; соответствие стандартам по гармоникам сетевого тока;

• Условия эксплуатации: — 40°С + 50°С окружающей среды; предельный диапазон эксплуатации от -60°С до +60°С

• 7 этапов контроля качества при производстве: от подбора высококачественных комплектующих до проверки непрерывной работоспособности в течение 12 часов

• Ресурс работы ~ 60 000 часов

• Гарантия 3 года (в версии CE 5 лет). Качество подтверждено  декларацией Таможенного Союза о соответствии и/или Сертификатом CE

ВЕРСИЯВИД ИПС
ТИП F IP00
ЧертежФото
F0

Cветодиодные драйверы ИПС IP00, диаметр 80мм: 40-1050ТД, 60-700ТД, 60-1050ТД

Наименование для заказа

Технические характеристики



Выходные параметрыВыходной ток0,75 — 1,05 А ±5% с шагом 20 мА0,4 — 0,7 А±5% с шагом 20 мА0,4-0,7А ±5% с шагом 20 Ма
Допустимый диапазон выходного напряжения28 В — 38 В40 В — 85 В40 В — 57 В
Пульсации выходного тока<11 мА<7 мА
Пульсации светового потока светильника<1%
Время включения1,7 с1,4 с1,7 с
Максимальная выходная мощность42 Вт68 Вт67 Вт
Входные параметрыМаксимально потребляемая из сети мощность47 Вт67 Вт
Напряжение питания176В — 264В АС / 250В — 370В DC
Предельный диапазон напряжения питания 1150В — 280В АС / 250В — 394В DC
Активный корректор мощностиесть
Частота напряжения питания45 Гц — 65 Гц
Коэффициент мощности 2~ 0,98
КПД 2~ 88%
Потребляемый ток0,22 А0,3 А0,28 А
Пусковой ток<0,7 А max<0,5 А max<0,7 А max
Ток утечки<0,7 мА
Электромагнитная совместимость (радиопомехи)ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013
Защита Защита от холостого ходаесть, восстанавливается автоматически
Превышение выходного напряжения, восстанавливается автоматически<40 В<86 В<110 В
Защита от короткого замыканияот -40°C до +50°С
Условия

эксплуатации

Температура окружающей средыот -40°C до +50°С
Влажность<95%, без конденсата
Вибрационные нагрузки, не более0,5-35 Гц, 5м/с2, 30 мин
Тип подключениябыстрозажимные разъемные клеммные колодки
БезопасностьГальваническая изоляцияесть
Пробивное напряжение (вход-выход); (вход-земля); (выход-земля)> 1,5 кВ АС
Сопротивление изоляции (между токовыведущими частями и корпу­сом)> 200 МОм
Стандарты по общим требованиям и безопасностиСоответствует СТБ IEC 61347-1:2007 IDT/ГОСТ Р МЭК 61347-1-2011; IEC 61347-2-13:2006 IDT/ГОСТ Р МЭК 61347-2-13-2001
ГабаритыРазмеры ИПС (ДхШхВ), ммДиаметр 80 мм высота 28 мм (тип F)
Упаковка (коробка, ДхШхВ), мм489х173х57
Вес0,14 кг/шт; 3,56 кг (24 шт. в коробке)


Прочее

Условия храненияот -60°C до +85°С
Расчетное время работы на отказ60000 ч
Гарантия завода-изготовителя3 года со дня ввода в эксплуатацию изделия, но не >4 лет с даты поставки




Все параметры измерены при напряжении питания 220В AC и номинальной нагрузке при 25° С окружающей среды.

  •  диапазон эксплуатации ИПС, при котором могут не выполняться заявленные характеристики источника, но обе­спечивается работоспособность

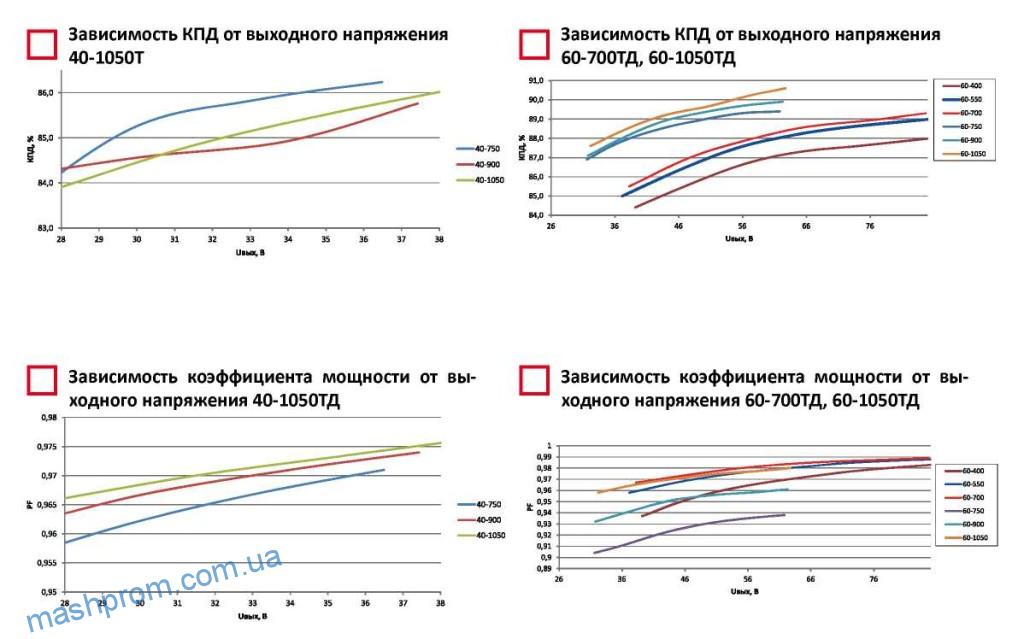

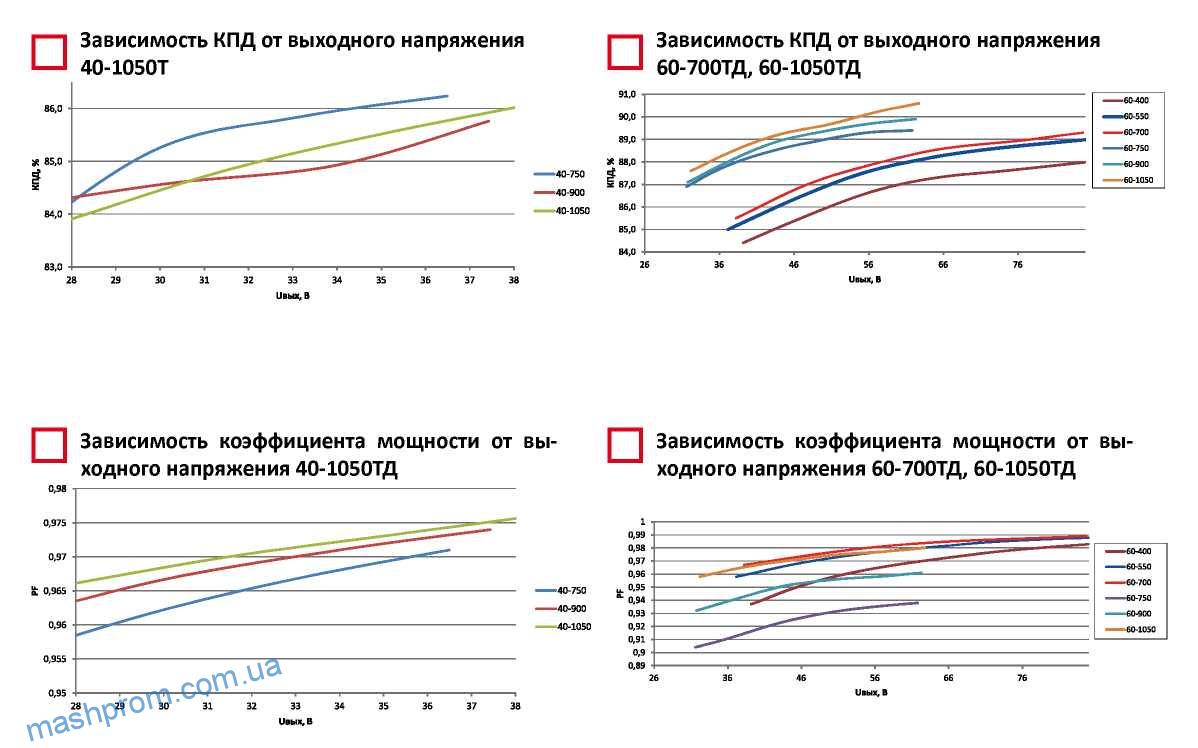

  •  смотри график

При входном напряжении ниже допустимого характеристики драйвера могут изменяться.

Источник питания считается компонентом, который работает в комбинации с конечным прибором (светильником). Характеристики ЭМС будут зависеть от работы прибора (светильника) в сборе. Производители, которые будут ис­пользовать источник при сборке должны в инструкции к конечному оборудованию учитывать возможные измене­ния в значениях ЭМС
