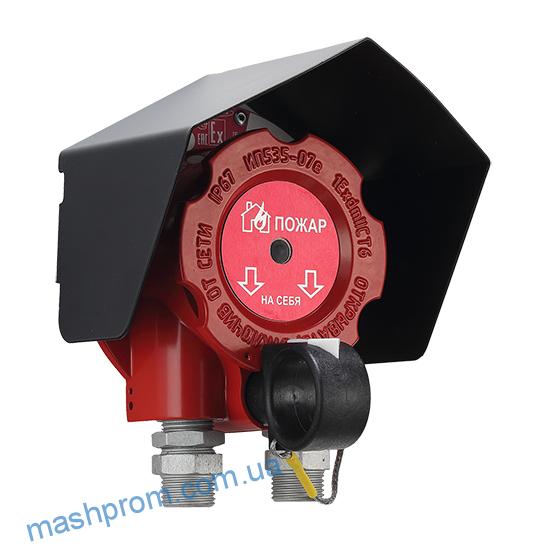

ИП535-07е — Извещатель пожарный ручной взрывозащищенный

ИП535-07е - Извещатель пожарный ручной взрывозащищенный

ИП535-07e извещатель пожарный ручной взрывозащищенный предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при выдергивании приводного элемента.

Извещатель ручной взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Извещатель выпускается в соответствии с ГОСТ Р 53325-2012 в двух модификациях:

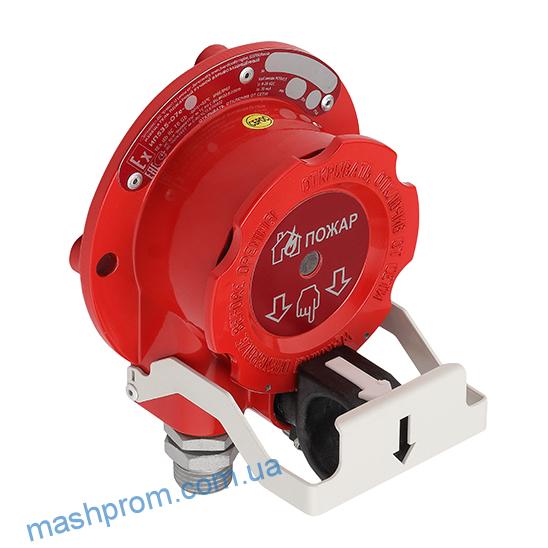

  • А — класс А — активация одним действием
  • В — класс В — активация несколькими действиями.

ВНИМАНИЕ!  Все извещатели  соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

  • «антивандальная» конструкция корпуса
  • подключение как на размыкание цепи, так и на замыкание
  • приводной элемент — магнитоуправляемый, виброустойчивый и ударопрочный
  • вариант исполнения — ручное устройство ПУСК (I макс=0,5А при Uмакс=60В)
  • подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей

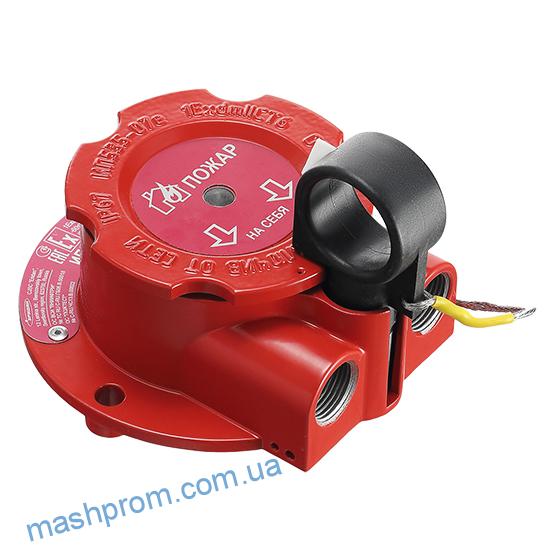

Активация извещателя производится путем извлечения приводного элемента. Этот способ принципиально отличается от способов запуска ручного извещателя у имеющихся аналогов. В этом надёжность и долговечность ИП535-07е.

Конструкция:

  • приводной элемент конструктивно отделен от корпуса
  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • отсутствие механических контактов

Ключевые характеристики:

  • высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
  • активация извещателя без повреждения конструкции
  • для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный

Устройство Дистанционного Пуска ИП535-07е «ПУСК» (УДП)

  • используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
  • максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
  • активация УДП производится двумя действиями

Извещатель ИП535-07e внесен в номенклатурный Справочник МТР ОАО «Газпром»

Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ

Имеет свидетельство о типовом одобрении Российского Речного Регистра

Технические характеристики

маркировка взрывозащиты
1Ех db IIC T6 Gb / Ex tb IIIС Т85°C Db
пылевлагонепроницаемостьIP66 / IР67
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
70
условия эксплуатации, °С
от -60 до +85
габаритные размеры извещателя (без установленных кабельных вводов) не более, мм
120x135x110
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5
ТУ 4371–006–43082497–04
