Назначение

Источник резервного питания ИРП-1 предназначен для аварийного закрытия или открытия исполнительного механизма МЭО-6,3 (16, 40, 100), NA-009, -015, -019, SA-005 при отключении внешнего источника питания 220В, 50 Гц.

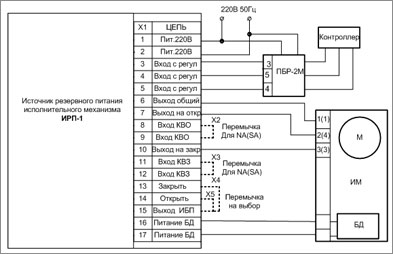

Принципиальная схема подключения источника резервного питания ИРП-1
с исполнительным механизмом SA-005, МЭО-6,3; 16; 40; 100

Перемычки Х2 и Х3 устанавливаются при отсутствии концевых выключателей открытия или закрытия.
Перемычки Х4 и Х5 устанавливаются в зависимости от техпроцесса системы управления — при пропадании внешнего питания системы управления 220В и 50 Гц привод должен закрыть или открыть исполнительный механизм.

Габаритно-установочные размеры
