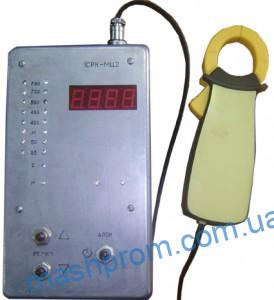

Индикатор тока рельсовых цепей ИТРЦ-МЦ2 предназначен для:
- индикации сигнального тока в рельсовых цепях;
- относительной оценки измерения уровня сигнального тока на выбраной частоте в рельсовой линии;
- индикации полярности и величины намагничености (магнитной индукции) рельсовых стыков;
- оценки правильности временных параметров кодовых сигналов (длительность импульсов, интервалов и периода кодов “Ж”, “З”, “КЖ”);
- спектрального анализа сигнала тока в рельсовых цепях.
ИТРЦ-МЦ2 используется для оперативного определения причин нарушения нормальной работы цепей железных дорог индуктивным методом.
Технические характеристики:
Перечень отображаемых частот сигнального тока, параметры избирательности входящего фильтра, диапазоны сигнальных токов в рельсах, на которые реагирует ИТРЦ-МЦ2 при его установке на головку рельсы, указаны в таблице:
| Частота входящего сигнала, Гц | Затухание, не менее, дБ | Диапазоны сигнальных токов в рельсовой линии, А | |||
| На частоте соседнего канала | На частоте гармоник тягового тока | Коэффициент шкалы | |||
| 1 | 3 | 10 | |||
| 25±0,25 | 35 | — | 0,1—2,0 | 0,3—6 | 0,2—20 |
| 50±0,5 | 35 | — | 0,8—2,0 | 0,3—6 | 0,2—20 |
| 420±2 | 35 | 35 (350,450 Гц) | 0,01—0,2 | 0,03—0,6 | 0,1—2 |
| 480±2 | 35 | — | 0,01—0,2 | 0,03—0,6 | 0,1—2 |
| 580±3 | 35 | — | 0,01—0,2 | 0,03—0,6 | 0,1—2 |
| 720±4 | 35 | — | 0,01—0,2 | 0,03—0,6 | 0,1—2 |
| 780±4 | 35 | — | 0,01—0,2 | 0,03—0,6 | 0,1—2 |
Диапазон измерения уровней намагничености от 0,2 мТл до 20 мТл.
Оценка величины длительности импульсов и интервалов в милисекундах, длительность периода в секундах.
Питание: 6шт аккумуляторов типа АА.
Контроль заряда аккумуляторов.
Автоматическое отключение питания.
Рабочие условия использования: от —30 до +40 °C.
Високая помехозащищенность.
Ударопрочный корпус.
