КОТЛЫ ПЕРЕСВЕТ Т 10-30 КВТ

КОТЛЫ ПЕРЕСВЕТ Т 10-30 КВТ

Твердотопливный водогрейный котел «Пересвет-Т» предназначен для обогрева помещений, в которых имеется открытая или замкнутая жидкостная отопительная система. В качестве топлива используются дрова, брикеты древесные и торфяные. Котел отопительный твердотопливный «Пересвет-Т» — котел нижнего горения, в котором дрова или брикеты горят на колоснике,  а дожиг газов происходит в камере вторичного горения. Камера вторичного горения выполнена из огнеупорных элементов и имеет оригинальный узел подвода вторичного воздуха.

Стенки теплообменника твердотопливного котла отопления «Пересвет-Т» выполнены из стали 09Г2С толщиной 6 и 3 мм. Наружная облицовка выполнена из стальных панелей, под которыми расположена термоизоляция толщиной 50 мм, что позволяет повысить КПД котла и обеспечить температуру наружных стенок котла близко к комнатной; верхние декоративные щиты являются съемными и под ними находится крышка для очистки внутренних частей котла.

В системе управления и контроля котла имеется теплорегулятор, который управляет воздушной заслонкой, а также термометр. На передней панели котла расположены дверца камеры загрузки топлива, а также дверца сервис-камеры (обслуживание). Котел «Пересвет-Т» снабжен заслонками для регулирования тяги, как розжига, так и непосредственно горения, а также имеется шибер на выходе дымоотвода.

Твердотопливный отопительный котел «Пересвет-Т» имеет с двух сторон выводы под подключение системы отопления, патрубки охлаждения и зольные камеры для вариабельности и удобства подключения.

Теплообменник котла «Пересвет-Т» снабжен турбулизатором для лучшей теплоотдачи. Но он может стать причиной плохой тяги котла, в этом случае турбулизатор демонтируется.

Технические характеристики

Пересвет 10Т
Теплопроизводительность, кВт          10
Вид топлива          Дрова, брикеты
Объем дров в топке, л          69
Длительность горения, час.          6
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          100
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Габаритные размеры котла без горелки, мм          1111х466х1010
Вес котла без горелки, кг, не более          230
Объем воды в котле, л          55
Размер дров, мм          200, L=330
Пересвет 16Т
Теплопроизводительность, кВт          16
Вид топлива          Дрова, брикеты
Объем дров в топке, л          92
Длительность горения, час.          6
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          160
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Габаритные размеры котла без горелки, мм          1169х516х1094
Вес котла без горелки, кг, не более          345
Объем воды в котле, л          58
Размер дров, мм          240, L=380
Пересвет 20Т
Теплопроизводительность, кВт           20
Вид топлива          Дрова, брикеты
Объем дров в топке, л          121
Длительность горения, час.          6
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          200
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          150
Габаритные размеры котла без горелки, мм          1169х516х1155
Вес котла без горелки, кг, не более          380
Объем воды в котле, л          65
Размер дров, мм          240, L=380
Пересвет 30Т
Теплопроизводительность, кВт          30
Вид топлива          Дрова, брикеты
Объем дров в топке, л          175
Длительность горения, час.          6
Площадь отапливаемых помещений, при высоте потолка до 2,7 м, м2, не более          300
Рабочее давление воды в котле, МПа, не более          0,15
Температура воды в котле, 0С, не более          95
Присоединительная резьба штуцеров для подвода и отвода воды          2»
Внутренний размер дымохода (Ду), мм          200
Габаритные размеры котла без горелки, мм          1315х516х1314
Вес котла без горелки, кг, не более          450
Объем воды в котле, л          160
Размер дров, мм          240, L=440


Гарантия на твердотопливные котлы составляет 36 месяцев со дня продажи.

КОНСТРУКЦИЯ КОТЛА

pic1

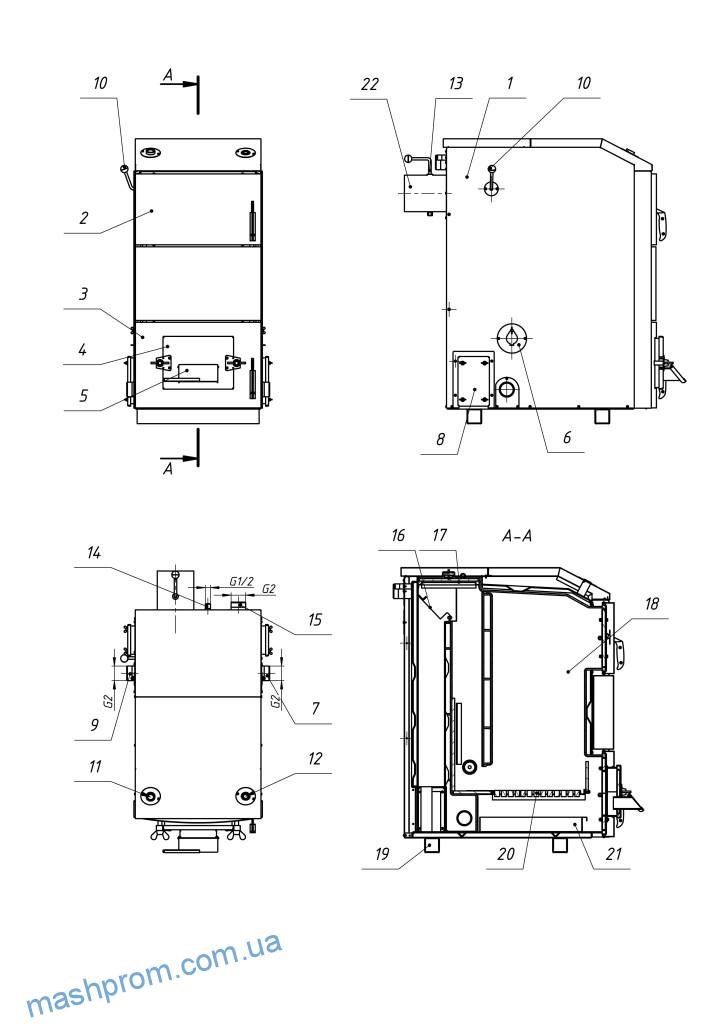

Рис. 1. Эскиз котла Пересвет.

1 – кожух котла; 2 – верхняя дверца; 3 – нижняя дверца; 4 – заглушка нижней дверцы; 5 — крышка поддувала; 6 – заслонка трубы вторичного воздуха; 7, 9 – труба возвратной воды (обратка); 8 – люк ревизии теплообменника; 10 – ручка управления заслонкой теплообменника; 11 – патрубок для установки терморегулятора; 12 – патрубок для установки термометра; 13 – ручка шибера дымовой трубы; 14 – патрубок для группы безопасности (предохранительный клапан и т.д.); 15 – труба подаваемой воды; 16 – заслонка теплообменника; 17 – отверстие для чистки теплообменника; 18 – топка; 19 – опоры; 20 – съемный колосник; 21 – ящик зольный; 22 – дымовая труба котла.

pic2

Рис. 2. Габаритные и присоединительные размеры.

Комплект поставки.

— котел1 шт.,
— совок, регулятор тяги1 комплект,
— термометр (установлен на котле)1 шт.,
— заглушка для возможности работы котла на дровах1шт.,
— колосник1 комплект,
— ящик для золы (на днище котла)1 шт.,
— руководство по эксплуатации и технический паспорт на котел1 шт.
