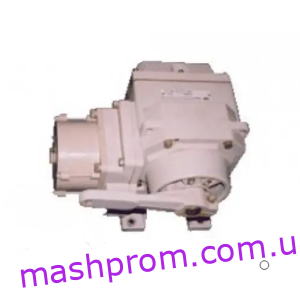

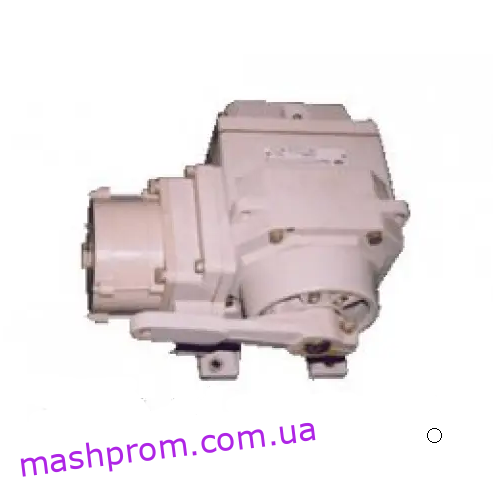

МЕО, МЕОФ

Механізми виконавчі електричні однооборотні

Призначення:
Механізми виконавчі електричні однооборотні постійної швидкості МЕО і МЕОФ (надалі — механізми призначені для переміщення регулювальних органів у системах автоматичного регулювання технологічними процесами відповідно з командними сигналами автоматичних регулюючих і керуючих пристроїв.
Принцип роботи механізмів полягає в перетворенні електричного сигналу, що надходить від регулюючого або керуючого пристрою в обертальне переміщення вихідного вала.
Залежно від способу зчленування з арматурою всі механізми поділяються на дві групи — механізми і приводи:
– група механізмів — механізми МЕО виносні, що встановлюються на спеціальних майданчиках поблизу арматури і пов’язані з нею за допомогою системи тяг і важелів;
– група приводів — механізми МЕОФ, МЕМ, МЕП, МЕПК вбудовані, що встановлюються безпосередньо на арматуру і з’єднуються з нею за допомогою монтажних частин.
Основні функції:
– автоматичне або дистанційне переміщення робочого органу;
– автоматичний і дистанційний зупинка робочого органу арматури в будь-якому проміжному положенні;
– позиціонування робочого органу трубопровідної арматури в будь-якому проміжному положенні;
– ручне переміщення робочого органу арматури;
– формування інформаційного сигналу про кінцевих і проміжних положеннях робочого органу арматури і динаміці його переміщення.
Основні параметри:
Основними параметрами, що визначають типорозмір механізму, є:
– номінальний крутний момент на вихідному валу в N. m (ньютон х метр);
– номінальне значення повного ходу вихідного органу в оборотах;
– номінальне значення часу повного ходу вихідного валу в секундах.
Значення основних параметрів механізмів наводяться в каталозі для кожної групи і типорозміру механізму.
Необхідний крутний момент забезпечується підбором потужності електродвигуна механізму, передавального відношення редуктора та його коефіцієнта корисної дії. Величина крутного моменту визначає габаритні розміри та масу механізму.
Механізми забезпечують фіксацію положення вихідного вала при відсутності напруги живлення.
Механізми є відновлюваними, ремонтируемыми, однофункциональными виробами.
Пусковий момент механізмів при номінальній напрузі живлення перевищує номінальний крутний момент не менш ніж в 1,7 рази.
Динамічні характеристики механізмів
Вибіг вихідного валу:
– 1 % повного ходу вихідного валу — для механізмів з часом повного ходу не більше 15 s (сек);
– 0,5 % повного ходу вихідного валу — для механізмів з часом повного ходу 20 s (с) і більше;
– 0,25 % повного ходу вихідного валу — для механізмів з часом повного ходу 50 s (с) і більше.
Електричне живлення механізмів:
– однофазний струм напругою
220 V частотою 50 Hz — для поставок у країни СНД;
220, 230, 240 V частотою 50 Hz, 220 V частотою 60 Hz — для експортних поставок.
– трифазний струм напругою
220/380 V частотою 50 Hz — для поставок у країни СНД;
220/380, 230/400, 240/415 V частотою 50 Hz, 220/380 V частотою 60 Hz — для експортних поставок.
Електричне живлення блоку сигналізації положення:
однофазний струм напругою 220 V частотою 50 Hz — для поставок у країни СНД;
однофазний струм напругою 220, 230, 240 V частотою 50 Hz, 220 V частотою 60 Hz — для експортних поставок.
Механізми складаються з наступних основних вузлів: електродвигун, редуктор, блок сигналізації положення, привід ручний, важіль — в механізмах МЕО, фланець — в механізмах МЕОФ.
Структура умовного позначення механізмів

Умовне позначення містить такі відомості: тип механізму (1), основні технічні дані (2,3,4), тип блоку сигналізації положення вихідного валу (датчика)(5), рік розробки (6).
Значення букв в кінці позначення (7) наступне: До – 3-х фазна напруга живлення, М – виконання без датчика положення вихідного вала з блоком кінцевих вимикачів, Б – виконання з струмовим датчиком і вбудованим блоком живлення БП.
При замовленні электроисполнительных механізмів слід обов’язково вказати:

• тип механізму (1), основні технічні дані (2,3,4) у відповідності з таблицею;
  • § тип блоку сигналізації положення вихідного валу (датчика):

І — індуктивний, Р – реостатний, У – токовий, М – блок кінцевих вимикачів БКВ,
Б – струмовий датчик з вбудованим блоком живлення БП;

• § потреба в сполучній тязі.

Механізми за додаткову плату можуть комплектуватися керуючими пристроями типів ПБР – при безконтактному управлінні. Рекомендовані типи керуючих (підсилювальних) пристроїв:
— для механізмів, що мають трифазна напруга живлення (220/380 В), – пускачі ПБР-3А.
— для механізмів, що мають однофазну напругу живлення (220 В) – пускачі ПБР-2М.
Замовлене виконання механізму має відповідати одній із зазначених нижче

Механізми виконавчі електричні однооборотні МЕО

Механізми виконавчі електричні однооборотні фланцеві МЕОФ
