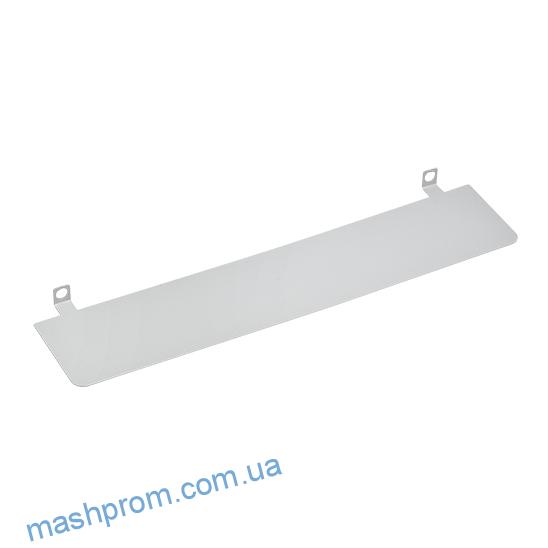

У обновленной версии оповещателя ЭКРАН-ККВ появилась новая опция — КОЗЫРЕК!
Будьте внимательны при оформлении заявки, в стандартный комплект поставки козырек не входит.
При заказе оповещателя укажите:
- Название оповещателя и его модификацию (например: ЭКРАН — СЗ — ККВ).

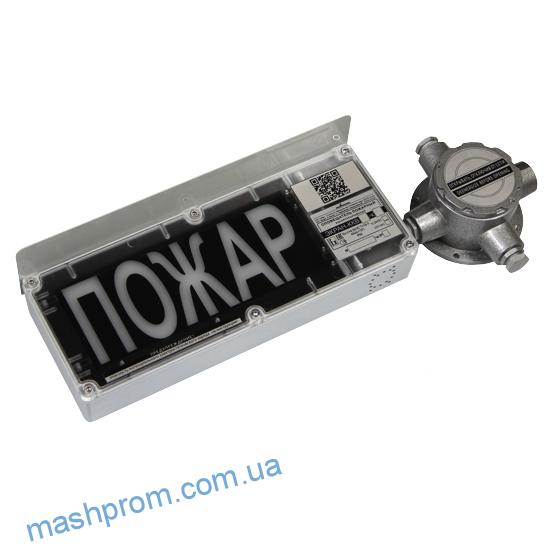

- Цвет свечения и фона, какая требуется надпись (например: надпись <ПОЖАР> красным цветом на черном фоне).
- Есть ли потребность в козырьке. ВНИМАНИЕ! В стандартный комплект поставки козырек не входит!
- Напряжение питания (например: 12-24В)
- Наличие дополнительной секции (например: комплектация К2 с доп. секцией, «АВТОМАТИКА ОТКЛЮЧЕНА»)
- Тип и количество вводных устройств (например: КВБ12-3шт.).
Важно! Оповещатель ЭКРАН-С/СЗ/СУ-ККВ — имеет имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-С/СЗ/СУ-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.
Модификации:
- «ЭКРАН-С3-ККВ» — светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
- «ЭКРАН-С-ККВ» — световой оповещатель с мигающим режимом работы или с постоянным свечением табло
- «ЭКРАН-СУ-ККВ» — световой эвакуационный указатель с постоянным свечением табло
Дополнительные секции оповещателя табло «ЭКРАН-ККВ»:
- световой оповещатель «ЭКРАН-С-ККВ», эвакуационный светоуказатель «ЭКРАН-СУ-ККВ» и светозвуковой оповещатель «ЭКРАН-С3-ККВ» с обозначение К1 — поставляются без дополнительной секции

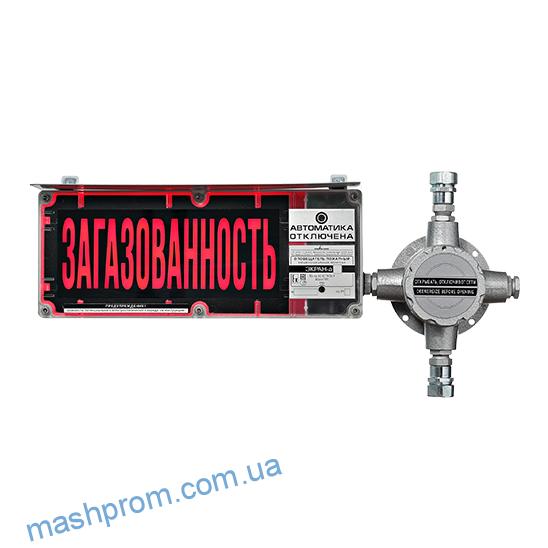

- выпускаются оповещатели «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» и «ЭКРАН-С3-ККВ» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
- Новинка! Оповещатели «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА»(по умолчанию) или другой по заявке
Отличительные особенности оповещателя табло «ЭКРАН-ККВ»:
- низкое токопотребление — от 70 мА (при режиме «пониженного потребления»)
- напряжение питания 12-24 В или 100-240 В
- эксплуатация в жестких климатических условиях — вид климатического исполнения У-1 от -60…+75 °C
- контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
- высококонтрастные надписи табло «ЭКРАН-С-ККВ», «ЭКРАН-СУ-ККВ» и «ЭКРАН-С3-ККВ»
- подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
- при подключении оповещателей «ЭКРАН-ККВ» не требуется искробезопасных шлейфов
- для ЭКРАН-С3-ККВ возможно изменение характера звучания — 2 режима
Конструкция:
- размеры информационного поля основной секции 250х100 мм
- выпускается в корпусе из поликарбоната
- предусмотрена установка козырька (опция)

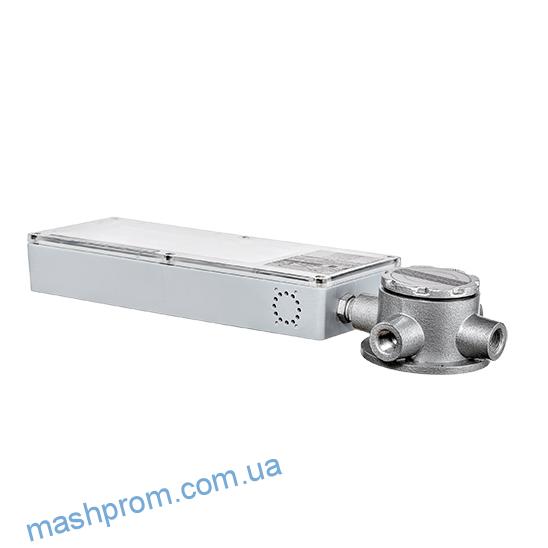

- в конструкцию входит коммутационная коробка
- предусмотрена замена надписи без демонтажа оповещателя
- возможность настройки режимов звука и света непосредственно на объекте
Ключевые характеристики:
- звуковое давление, не менее 100 дБ (на расстояние 1 метра)
- взрывонипроницаемая оболочка, маркировка: 1Ex d mb [ib] IIC T4 Gb Х
- высокая пылевлагонепроницаемость IP66
- виброустойчивость (заливка компаундом)
- НОВИНКА! предусмотрена возможность световой или звуковой дополнительной секции
Технические характеристики
маркировка взрывозащиты | 1Ex d mb [ib] IIC T4 Gb Х |
| cтепень защиты оболочки | IP66 |
| условия эксплуатации, °С | от -60…+75 °C |
| тип звукового сигнала | сирена |
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ | 100 |
| напряжение питания, В | 12-24 / 100-240 |
габаритные размеры корпуса оповещателя (без козырька и кабельных вводов), не более, мм | 530х200х70 |
масса, не более, кг | 3,5 |
срок службы, не менее, лет | 10 |
гарантийный срок, лет | 5 |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):
Напряжение питания, В | Режим свечения | ЭКРАН-ККВ-С/СУ | ЭКРАН-ККВ-СЗ | ||
Желтого и красного свечения | Белого свечения | Желтого и красного свечения | Белого свечения | ||
12 | Ярко | 180 | 150 | 190 | 170 |
ПП | 110 | 95 | 120 | 110 | |
24 | Ярко | 110 | 100 | 110 | 100 |
ПП | 75 | 70 | 80 | 75 | |
| 230 | Ярко | 20 | 20 | 20 | 20 |
| ПП | 15 | 15 | 15 | 15 | |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление дополнительной секции):
| Напряжение питания, В | Доп. секция К2 (световая) | Доп. секция К3 (звуковая) | Доп. секция К4 (светозвуковая) |
| 12 | 40 | 45 | 55 |
| 24 | 45 | 50 | 55 |
| 230 | 5 | 5 | 5 |
*Указанный ток потребления включает в себя потребление цепи контроля 7,5 / 15 мА при 12 / 24 В.
