Преобразователь давления цифровой с интерфейсом RS-485 ПД-1ЦМ

Преобразователь давления цифровой с интерфейсом RS-485 ПД-1ЦМ

ТУ 4211-056-10474265-03

Код по ОКП 42 1172

Руководство по эксплуатации ПД-1ЦM

Преобразователи ПД-1ЦМ предназначены для измерения и преобразования избыточного давления в цифровой сигнал, индикации параметра на жидкокристаллическом цифровом табло и передачи сигнала по интерфейсу.

Преобразователи применяются для измерения давления газов и жидкостей, в том числе и агрессивных, в различных отраслях промышленности.

Модели:
ПД-1ЦМ.1 – с полисиликоновым сенсором (неагрессивные газы);
ПД-1ЦМ.2 – с керамическим сенсором (агрессивные жидкости и газы);
ПД-1ЦМ.3 – с сенсором с защитной мембраной из нержавеющей стали (агрессивные жидкости и газы).

Преобразователи устойчивы к вибрациям и защищены от проникновения пыли и воды.

Преобразователи программируемые
Пользователь может:
— настраивать параметры интерфейса;
— устанавливать «0» давления;
— восстанавливать заводские настройки.

Одним из преимуществ преобразователей является индикация по месту измеренного давления и передача параметра по интерфейсу.

Наименование параметраЗначение параметра
Диапазон измерения (линейная шкала)
    — ПД-1ЦМ.1(0…4; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100) кПа
    — ПД-1ЦМ.2(0…100; 0…160; 0…250; 0…400; 0…1000; 0…1600; 0…2500; 0…4000) кПа
    — ПД-1ЦМ.3(0…25; 0…40; 0…60; 0…100) кПа
Температура измеряемой среды
    — ПД-1ЦМ.1(0…+50) ºС или (-40…+85) ºС, без нормирования погрешности
    — ПД-1ЦМ.2(-25…+85) ºС или (-40…+125) ºС, без нормирования погрешности
    — ПД-1ЦМ.3(0…+82) ºС или (-40…+125) ºС, без нормирования погрешности
Класс точности0,5 или 0,25
Индикация измеряемого параметра4 разряда
Частота измерений5 Гц
Напряжение питания постоянного тока(7…30) В
Потребляемая мощностьне более 0,6 ВА
Климатическое исполнениеУХЛ 4.2*
    — температура окружающего воздуха(0…+50) ºС
    — относительная влажность воздухадо 95 % при 35 ºС
    — атмосферное давлениеот 84 кПа до 106,7 кПа
Защита от воздействия пыли и воды по ГОСТ 14254IP54
Устойчивость к механическим воздействиям по ГОСТ 12997N2
Материал корпусаполикарбонат
Материал штуцеранержавеющая сталь
Весне более 0,3 кг
Подключение
    — ПД-1ЦМ.1, ПД-1ЦМ.2штуцер М20×1,5
    — ПД-1ЦМ.3штуцер М30×2
Средняя наработка на отказне менее 64000 ч
Средний срок службыне менее 8 лет

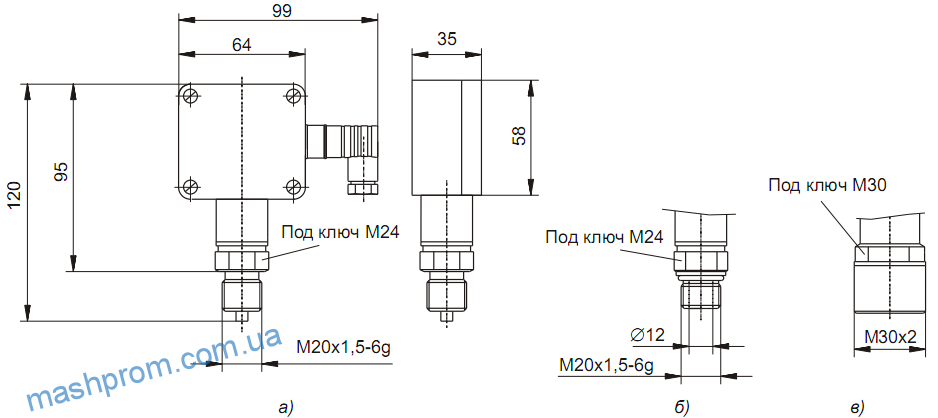

Габаритные размеры

pd_1cm_2

Схема соединений

pd_1cm_1
