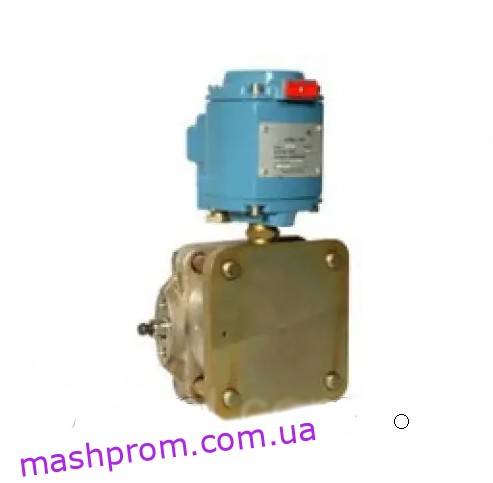

Датчик Сапфір-22МТ
Датчики Сапфір-22МТ (у подальшому — датчики) призначені для безперервного пропорційного перетворення значення надлишкового тиску, розрідження та розливу рідин і газів у уніфікований струмовий вихідний сигнал.
Датчики є аналогами перетворювачів Сапфір-22М, мають ті ж приєднувальні розміри та мають низку переваг, а саме: зменшена похибка, додаткова температурна похибка не перевищує основну на будь-якому з меж вимірювань, розширені межі переналаштування, причому під час переналаштовування не потрібне коригування діапазону вимірювань.
Датчики різності тисків можуть використовуватися в пристроях, призначених для перетворення значень рівня рідини, витрати рідини або газу.
Датчики виготовляються для потреб народного господарства, для постачання на експорт, а також для експлуатації на об’єктах атомної енергетики (ОАЕ).
Датчики різності тисків випускаються за технічними умовами
РИБЮ 406233.016 ТУ.
Датчики надлишкового тиску, розрідження, тиску розрідження випускаються за технічними умовами РИБЮ 406233.021 ТУ
За стійкістю до кліматичних впливів датчики мають такі дії за ГОСТом 15150-69:
У2* – для роботи за температури від мінус 30 до 50 °C;
У2** – для роботи за температури від мінус 50 до 80 °C;
УХЛ3.1* і Т3* – для роботи за температури від 5 до 50 °C;
УХЛ3.1** і Т3** — для роботи за температури від мінус 10 до 80 °C.
Відносна вологість навколишнього повітря — 95% за 35 °C.
Датчик має вироблення за вибухозахистом:
— н/в — невзорозахищене;
— Єх — вибухозахищений з видом вибухозахисту “виробляння “виробник для безпеки електричний ланцюг «ia» і рівнем вибухозахисту «особливобезпечний» (О); відповідають ГОСТ 22782.5-78; маркування за вибухозахистом «Оxia IIС95 Х» за ГОСТ 12.2.020-76; категорія та група вибухової суміші IIСТ5 за ГОСТ 12.1.011-78 (см. табл. 1, 2);
— Вн (sd) — вибухозахищений із видами вибухозахисту (1); відповідають ГОСТ 22782.3-77, ГОСТ 22782.6-81; маркування за вибухозахистом «1Exsd11ВT5» за ГОСТ 12.2.020-76; категорія та група вибухової суміші IIВТ5 за ГОСТ 12.1.011-78 (см. табл. 1, 2).
— Вн (d) — вибухозахищений з виглядом вибухозахисту (1), що «вибухонепроникна оболонка» (d) і рівнем вибухозахисту “вибуховобезпечний” (1); відповідають ГОСТ 22782.3-77, ГОСТ 22782.6-81; маркування за вибухозахистом «1ЕхdIIBT5» за ГОСТ 12.2.020-76; категорія та категорія і група вибухової суміші IIВТ5 за ГОСТ 12.1.011-78 (см. табл. 1, 2)
Ступінь захисту від впливу води та пилу IP55 за ГОСТ 14254-96.
Датчики, призначені для роботи на ОАЕ, випускаються тільки в невибухозахищеному виконанні.
Основні технічні характеристики
Моделі, верхні межі вимірювань, що гранично допускаються, надмірні тиски для датчиків різності тисків вказані в табл. 1.
Таблиця 1
Модель | Виготовлення за вибухозахистом | Одиниця тиску | Верхня межа | Гранично допускається робочий надлишковий тиск, МПа |
2410 | н/в Ех, Вн (sd) | кПа | 0,16; 0,25; 0,4;0,6 (0,63); 1,0; 1,6 | 0,1; 4,0 |
2420 | кПа | 1,0*; 1,6; 2,5; 4,0; 6,0 (6,3); 10 | 4,0; 10 | |
2430 | кПа | 4,0; 6,0 (6,3); 10; 16; 25; 40 | 16; 25 | |
2434 | кПа | 4,0; 6,0 (6,3); 10; 16; 25; 40 | 40 | |
2440 | кПа | 25; 40; 60 (63); 100; 160; 250 | 16; 25 | |
2444 | кПа | 25; 40; 60 (63); 100; 160; 250 | 40 | |
2450 | МПа | 0,25; 0,4; 0,6 (0,63); 1,0; 1,6; | 16; 25 | |
2460 | МПа | 1,6; 2,5; 4,0;6,0 (6,3); 10; 16 | 25 |
Примітки до табл. 1 и 2:
1. Датчики, верхня межа вимірювань яких відзначена знаком «*» приймаються на виготовлення на окреме замовлення після узгодження.
2. За узгодженням із замовником виготовляються датчики з межею вимірювань 0,6; 6,0; 60 кПа; 0,6; 6,0; 60 МПа.
3. За узгодженням із замовником датчики можуть постачатися з роздільником РМ, рукавом і заповнюватися роздільною рідиною (см. розділ 8.
4. За узгодженням із замовником датчики можуть постачатися з роздільником РМ, рукавом і заповнюватися роздільною рідиною (см. розділ 8.
Під час випуску датчики різності тисків, призначені для вимірювання рівня рідини, можуть бути налаштовані відповідно до замовлення на будь-яку верхню межу вимірювань, що не виходить за крайні значення, передбачені для цієї моделі.
Моделі, вимірювані параметри та верхні межі вимірювань датчиків тиску вказані в табл. 2.
Під час випуску з підприємства-виробника датчики налаштовуються на верхню межу вимірювань, що вибирається відповідно до замовлення зі значень, зазначених у табл. 1, 2. Водночас нижня межа вимірювань дорівнює нулю.
Таблиця 2
Модель | Виготовлення за вибухозахистом | Вимірюваний параметр | Одиниці тиску | Верхні межі вимірювань | |
2030 | н/в, Ех | Абсолютний тиск | кПа | 4,0; 6,0 (6,3) 10; 16; 25; 40 | |
2040 | кПа | 25; 40; 60 (63); 100; 160; 250 | |||
2050, 2051 | МПа | 0,25; 0,4; 0,6 (0,63); 1,0 | |||
2054, 2055 | МПа | 0,60 (0,63); 1,0; 1,6; 2,5 | |||
2110 | н/в Ех, Вн (sd) | Надвисокий тиск | кПа | 0,16; 0,25; 0,4; 0,6 (0,63); 1,0; 1,6 | |
2120 | кПа | 1,0*; 1,6; 2,5; 4,0; 6,0 (6,3); 10 | |||
2130 | кПа | 4,0; 6,0 (6,3) 10; 16; 25; 40 | |||
2140 | кПа | 25; 40, 60 (63); 100; 160; 250 | |||
2150, 2151, 2152 | н/в Ех, Вн (d) | МПа | 0,25; 0,4; 0,6 (0,63); 1,0 | ||
2154, 2155, 2156 | МПа | 0,6 (0,63); 1,0; 1,6; 2,5 | |||
2160, 2161, 2162 | МПа | 2,5; 4,0; 6,0 (6,3) 10 | |||
2170, 2171, 2172 | МПа | 16; 25; 40 | |||
2175 | МПа | 40; 60 (63); 100 | |||
2210 | н/в Ех, Вн (sd) | Разрежение | кПа | — (0,16; 0,25; 0,4; 0,6 (0,63); 1,0; 1,6) | |
2220 | кПа | -(1,0*; 1,6; 2,5; 4,0; 6,0 (6,3); 10) | |||
2230 | кПа | — (4,0; 6,0 (6,3) 10; 16; 25; 40) | |||
2240 | кПа | — (25; 40; 60 (63); 100) | |||
2310 | н/в Ех, Вн (sd) | Тиск розрідження | кПа | ±(0,08; 0,125; 0,2; 0,3 (0,315); 0,5; 0,8) | |
2320 | кПа | ±(0,8; 1,25; 2,0; 3,0 (3,15); 5,0) | |||
2330 | кПа | ± (3,0 (3,15); 5,0; 8,0; 12,5; 20) | |||
2340 | кПа | ± (20; 30 (31,5); 50; 80) | |||
2350, 2351, 2352 | н/в Ех, Вн (d) | МПа | — 0,1 | +(0,15; 0,3; 0,5(0,53);0,9) | |
2354, 2355, 2356 | МПа | — 0,1 | +(0,5 (0,53); 0,9; 1,5; 2,4) |
Під час випуску з підприємства-виробника датчики налаштовуються на верхню межу вимірювань, що вибирається відповідно до замовлення зі значень, зазначених у табл. 1, 2.
Нижня межа вимірювань дорівнює нулю.
На вимогу замовника можуть виготовлятися датчики з одиницями тиску кгс/м2кгс/см2 и бар.
Грани допущеної основної похибки, вираженої у відсотках верхньої межі або суми верхніх меж вимірювань рівні:
± 0,25 — для датчиків із верхніми межами або сумою верхніх меж вимірювань від 1 кПа до 100 МПа включно;
± 0,5 — для датчиків із верхніми межами або сумою верхніх меж вимірювань від 0,4 кПа до 100 МПа включно.
± 1 — для датчиків із верхніми межами або сумою верхніх меж вимірювань від 0,16 до 0,25 кПа.
Вихідний сигнал:
0-5, 4-20 мА — для всіх моделей;
5-0; 20-4 мА — для моделей 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460.
Електричне живлення датчиків із видом вибухозахисту «вишуканий електричний ланцюг» здійснюється від блоків БПС-90, інших датчиків — від блоків 4БП36 (див. розділ 4).
Електричне живлення датчиків із різновидами вибухозахисту «сприйнятливий і вибухонепроникна оболонка», а також невибухозахищених відбувається від джерела постійного струму напругою:
(36 ± 0,72) В — для датчиків із вихідними сигналами 0-5 і 5-0 мА;
від 15 до 42 В — для датчиків із вихідними сигналами 4-20 и 20 – 4 мА.
Навантажувальний опір датчиків за напруги живлення 36 В не більш ніж:
2,5 кОм — для датчиків із вихідним сигналом 0-5 і 5-0 мА;
1,0 кОм — для датчиків із вихідним сигналом 4-20 і 20-4 мА.
Споживана потужність, не більш ніж 0,8 ВА.
Датчики призначені для вимірювання середовищ, щодо яких матеріали деталей, що контактують із вимірюваним середовищем (табл. 3) є корозійностійкими.
Таблиця 3
Позначення виконання датчика за матеріалами | Матеріал | Матеріал фланців датчика, корок для дренажу та продування, ніпелів, монтажного фланця, корпусу клапанного блока | |
Матеріал | Маркування деталей | ||
01 | Сплав 36НХТЮ | Вуглецева сталь із покриттям | 80 |
02 | Сплав 36НХТЮ | Сталь 12Х18Н10Т | 15 |
09 | Титан ВТ1-0 | Титановий сплав | 62 |
11 | Титановий сплав | Сталь 12Х18Н10Т | 15 |
12 | Титановий сплав | Титановий сплав | 62 |
17 | Титановий сплав | Вуглецева сталь із покриттям | 80 |
Маса датчиків (без урахування монтажних частин) і виконання за матеріалами, залежно від моделей, вказані в табл. 4.
Таблиця 4
Модели | Позначення виконавців за матеріалами | Маса, кг, не більш ніж |
2410 | 01; 02 | 12,1 |
09 | 10,3 | |
2420; 2430; 2434; 2440; 2444; 2450; 2460 | 01; 02 | 6,0 |
09 | 4,6 | |
2110; 2210; 2310 | 01; 02 | 11,9 |
09 | 10,1 | |
2030; 2040; 2120; 2130; 2140; 2220; 2230; 2240; 2320; 2330; 2340 | 01; 02 | 5,8 |
09 | 4,4 | |
2151; 2155; 2161; 2171; 2175 2351; 2355, крім вироблення Вн («вибухонепроникна оболонка») | 11; 12; 17 | 1,0 |
2151; 2155; 2161; 2171; 2175; 2351; 2355 вироблення Вн («вибухонепроникна оболонка») | 11; 12; 17 | 1,6 |
2150; 2152; 2154; 2156; 2160; 2162; 2170; 2172; 2350; 2352; 2354; 2356 | 02; 09 | 3,0 |
2051; 2055 | 11, 12, 17 | 3,5 |
2050; 2054 | 01; 02; 09 | 3,5 |
Примітка. Виготовляється 09 виготовляється на окремому замовленні після узгодження.
Габаритні, встановлювальні та приєднувальні розміри вказані на рис. 1-7.
Кожен датчик перед випуском в обігу проходить на підприємстві-виробнику первинну поверку органами Національної метрологічної служби.
Під час замовлення датчика має бути вказаний його умовне позначення й позначення технічних умов.
Під час замовлення датчиків різності тисків, призначених для вимірювання витрати рідин або газів, споживачем заповнюються вихідні дані за формою програми 3. Під час замовлення датчиків різності тисків, призначених для вимірювання рівня рідини, споживачем заповнюються вихідні дані за формою програми 5.
Водночас у умовному позначенні вказуються:
знак «ХХХХХ» — замість позначення моделі;
знак «ХХ» – замість верхньої межі вимірювань;
знак «ХХ» — замість робочого надлишкового тиску, що гранично допускається.
Міжнавершковий інтервал становить:
2 роки — для датчиків із межею основної похибки ± 0,25%;
3 роки — для датчиків із межею основної похибки ± 0,5%.
Схема складання умовного позначення датчика
Сапфір-22МТ — Ех — 2420 — 01 — У2(-30+50) — 0,25 — 6,3 кПа / 10 — 42 — Н1
1 2 3 4 5 6 7 8 9
1. Виконується за вибухозахистом (продається тільки для вибухозахищеного виконання):
Ех — «виховобезпечний електричний ланцюг»,
Вн — «вибухонепроникна оболонка»
2. Модель по табл. 1, 2
3. Позначення виконання за матеріалами по табл. 3,4
4. Позначення вигляду кліматичного виконання та діапазон температур
5. Межа допуску основної похибки
6. Верхня межа вимірювань із зазначенням одиниці вимірювання за табл. 1, 2
7. Гранично допускається робочий надлишковий тиск у МПа по табл. 1
8. Код вихідного сигналу: 05-(0-5 мA); 50-(5-0 мA); 42-(4-20 мA); 24-(20-4 мA)
9. Код комплекту монтажних частин по табл. 5 Продається тільки під час замовлення комплекту
Примітки:
1. У разі потреби, у кінці умовного позначення зазначені межі перенастроювання, необхідні в експлуатації.
2. Під час замовлення датчиків, призначених для експлуатації на ОАЕ проставити букву «А» після номера моделі; під час замовлення датчиків із роз’ємом проставити букву «Р» наприкінці умовного позначення перед номером ТУ; під час замовлення датчиків із приробкою 360 год проставити букву «П» після номера моделі.
Приклади записування позначення датчика під час його замовлення та в документації іншої продукції, у якій він може бути застосований.
1. Датчик різниці тисків Сапфір-22МТ моделі 2430, з мембраною, що контактує з вимірюваним середовищем, зі сплаву 36НХТЮ та монтажними частинами (ніпель, монтажний фланець) з вуглецевої сталі з покриттям (01), що має кліматичне вироблення У2* для роботи за температури від мінус 30 до 50 °C, межа допуску основної похибки ± 0,2%, межа вимірювань 40 кПа, гранично допускається робочий надлишковий тиск 16 МПа, діапазон вихідного сигналу (4-20) мА комплект монтажних частин із кодом Н5 позначається:
Сапфір-22МТ — 2430-01-У2 (-30+50)-0,2-40 кПа/16-42-Н5 РИБЮ 406233.016 ТУ.
2. Під час замовлення датчиків вибухозахищеного виконання перед номером моделі продаються літери «Йох» або «Вн»:
Сапфір-22МТ-Ех — 2430-01-У2 (-30 + 50)-0,2-40 кПа /16-42-Н5 РИБЮ 406233.016 ТУ.
3. Під час замовлення датчиків, призначених для експлуатації на ОАЕ, після номера моделі простається буква «А»:
Сапфір-22МТ-2430-А-01-У2 (-30 + 50) — 0,2-40 кПа /16-42-Н5 РИБЮ 406233.016 ТУ.
4. Під час замовлення датчиків із приробкою 360 год після номера моделі простається буква «П»:
Сапфір-22МТ-2430-П-01-У2 (-30 + 50)-0,2-40 кПа / 16-42-Н5 РИБЮ 406233.016 ТУ.
5. Під час замовлення датчиків виконання з роз’ємом наприкінці умовного позначення перед номером ТУ простається буква «Р»:
Сапфір-22МТ-2430-01-У2(-30+50)-0,2-40 кПа/16-42-Н5-Р РИБЮ 406233.016 ТУ
Таблиця 5
Модели | Код | Склад комплекту монтажних частин (КМЧ) |
2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460 | H1 | Клапанний блок, фланці, ніпелі, кронштейн, скоби, кільця ущільнювальні, кріпильні деталі |
H2 | Клапанний блок, фланець К 1/22, кронштейн, скоби, кільця ущільнювальні, кріпильні деталі | |
Н3 | Клапанний блок, фланець К 1/42, кронштейн, скоби, кільця ущільнювальні, кріпильні деталі | |
Н4 | Клапанний блок, гайка М20, фланці зі штуцером, ніпелі, скоби, кронштейн, кільця ущільнювальні, прокладки, кріпильні деталі | |
Н5 | Фланці, ніпелі, скоба, кронштейн, кільця ущільнювальні, кріпильні деталі | |
Н6 | Фланці, ніпелі, кільця ущільнювальні, кріпильні деталі | |
Н7 | Фланець К 1/22, скоба, кронштейн, кільця ущільнювальні, кріпильні деталі | |
Н8 | Фланець К 1/22, кільця ущільнювальні, кріпильні деталі | |
Н9 | Фланець К 1/42, скоба, кронштейн, кільця ущільнювальні, кріпильні деталі | |
Н10 | Фланець К 1/42, кільця ущільнювальні, кріпильні деталі | |
Н11 | Фланці зі штуцером, ніпелем, кронштейн, скоба, гайки М20, кільця ущільнювальні, прокладки, кріпильні деталі | |
Н12 | Фланці зі штуцером, ніпелем, гайки М20, кільця ущільнювальні, прокладки, кріпильні деталі | |
2030, 2040, 2110, 2120, 2130, 2140, 2210, 2220, 2230, 2240, 2310, 2320, 2330, 2340 | Н14 | Фланець, ніпель, скоба, кронштейн, кільця ущільнювальні, кріпильні деталі |
Н15 | Фланець, ніпель, кільця ущільнювальні, кріпильні деталі | |
Н16 | Фланець К 1/22, скоба, кронштейн, кільця ущільнювальні, кріпильні деталі | |
Н17 | Фланець К 1/22, кільця ущільнювальні, кріпильні деталі | |
Н18 | Фланець К 1/42, скоба, кронштейн, кільця ущільнювальні, кріпильні деталі | |
Н19 | Фланець К 1/42, кільця ущільнювальні, кріпильні деталі | |
Н20 | Фланець зі штуцером, ніпель, скоба, кронштейн, гайка М20, кільця ущільнювальні, прокладка, кріпильні деталі | |
Н21 | Фланець зі штуцером, ніпель, гайка М20, кільця ущільнювальні, прокладка, кріпильні деталі | |
2151, 2155, 2161, 2171, 2175, 2351, 2355 | Н31 | Кронштейн, скоба, ніпель, гайка М20, прокладка, кріпильні деталі |
Н32 | Кронштейн, ніпель, гайка М20, прокладка, кріпильні деталі | |
Н33 | Ніпель, гайка М20, прокладка | |
2150, 2154, 2160, 2170, 2350, 2354 | Н34 | Фланець, ніпель, гайка М20, прокладка, кільця ущільнювальні |
Н35 | Патрубок, кільця ущільнювальні | |
Н36 | Фланець, ніпель, гайка М20, кронштейн, втулка, перекладка, кільця ущільнювальні, кріпильні деталі | |
2152, 2156, 2162, 2172, 2352, 2356 | Н37 | Патрубок, кільця ущільнювальні |
2050, 2054, | H38 | Кронштейн, ніпель, гайка М20, прокладка, кріпильні деталі |
Н39 | Кронштейн, ніпель, гайка М20, втулка, прокладка, кріпильні деталі | |
Н33 | Ніпель, гайка М20, прокладка | |
2051, 2055 | Н39 | Кронштейн, ніпель, гайка М20, втулка, прокладка, кріпильні деталі |
Н33 | Ніпель, гайка М20, прокладка |
