ТУ 4221-087-10474265-07
Код по ОКП 42 2181
Руководство по эксплуатации ПКЦ-12
Приборы ПКЦ-12 предназначены для измерения и цифровой индикации входных аналоговых токовых сигналов по 12 каналам, преобразования их в унифицированный сигнал постоянного тока, передачи параметров по интерфейсу, сигнализации о выходе параметров за пределы заданных значений.
Прибор состоит (в полной комплектации):
— главный блок;
— блок аналоговых выходных сигналов (БВА) на 12 каналов;
— два блока вывода дискретных сигналов (БВД-6М — 12 реле для 6 каналов).
Заказывать можно в любой комплектности.
Приборы программируемые.
Пользователь может выбирать (изменять):
— диапазон изменения входного сигнала для каждого канала;
— диапазон индикации для каждого канала;
— диапазон изменения выходного сигнала;
— настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпози-ционного регулятора.
Особенности:
— индикация и сохранение в памяти факт срабатыва-ния сигнализации (2 реле) для каждого канала;
— питание 12-ти измерительных преобразователей (датчиков) от собственного источника питания +24 В;
— наличие цифрового интерфейса, программная калибровка прибора;
— возможность подключения к сети через преобразователь интерфейса (до 32 приборов);
— комплектация компьютерной программой со следующими функциями:
— отображение текущих значений параметров в виде таблиц, графиков;
— архивирование данных;
— дистанционное изменение настроек прибора.
| Наименование параметра | Значение параметра |
| Входные сигналы | (0…5) мА, (4..20) мА (устанавливается для каждого канала) |
| Класс точности | 0,25 или 0,5 |
| Подключение источника входного сигнала | двухпроводное |
| Выходные сигналы | |
| — аналоговые (при подключении БВА) | (0…5) мА или (4..20) мА |
| — дискретные (при подключении БВД) | 2 переключающих «сухих контакта» на канал (~240В, 3А) |
| — цифровые | RS-232 и RS-485, протокол Modbus RTU |
| Диапазон индикации | свободно программируемый для каждого канала |
| Индикация измеряемого параметра | 4 разряда |
| Индикация номера канала | 2 разряда |
| Цвет индикаторов | зеленый или красный |
| Сигнализация выхода за уставки | 2 светодиода для каждого канала |
| Сигнализация режимов работы | 8 светодиодов |
| Выбор канала | вручную или автоматически циклически |
| Обновление информации по всем каналам | 1 раз в секунду |
| Напряжение питания | ~220 В, 50 Гц |
| Потребляемая мощность | не более 10 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| — температура окружающего воздуха | (5…50) ºС |
| — относительная влажность воздуха | до 80 % при 35 ºС |
| — атмосферное давление | от 84 кПа до 106,7 кПа |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | N2 |
| Материал корпуса главного блока | дюралюминий с полимерным покрытием |
| Материал корпуса блоков БВА, БВД | металл с полимерным покрытием |
| Габаритные размеры | |
| — главный блок | (96×130×158) мм |
| — БВА, БВД | (65×123×245) мм |
| Вес | |
| — главный блок | не более 1,0 кг |
| — БВА, БВД | не более 1,7 кг |
| Средняя наработка на отказ | не менее 100000 ч |
| Средний срок службы | не менее 10 лет |
Габаритные размеры
 |
Рис. 7. Главный блок |
 |

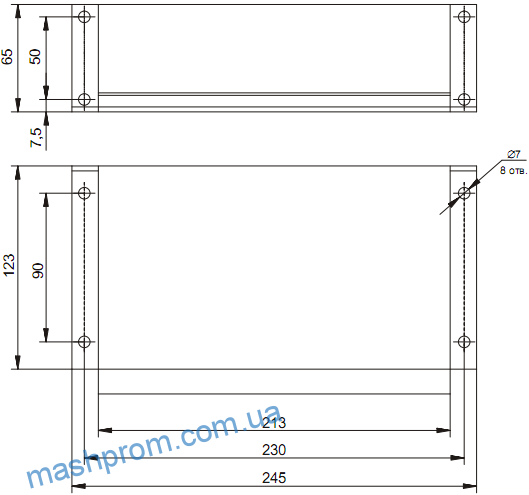

Рис. 8. БВД, БВА |
Схема подключения
 |

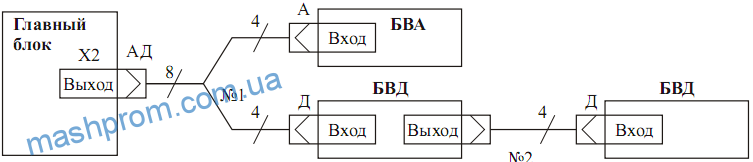

Рис. 1. Схема межблочных соединений |
 |
Рис. 2. Назначение разъемов на задней панели главного блока |
 |
Рис. 3. Пример подключения пассивных измерительных преобразователей |
 |
Рис. 4. Пример подключения активных измерительных преобразователей (АП1, АП2) и пассивных измерительных преобразователей (ПП1, ПП2) с внешним блоком питания БП |
 |
Рис. 5. Схема внешних соединений БВА |
 |
Рис. 6. Схема внешних соединений БВД |
