Назначение и область применения
Разделители мембранные РМ 5319, РМ 5320, РМ 5321, РМ 5322 предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (датчиков давления, манометров, вакуумметров, мановакуумметров, и т.д.) от попадания в нее сред агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы. Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав ЦТКА 302.656.008
Устройство и работа
Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.
Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Жидкость и допускаемая деформация разделительной мембраны выбираются такими, чтобы дополнительная погрешность, вносимая разделителем, была не выше указанной.
Разделители моделей РМ 5319МС и РМ 5321МС состоят из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем, а также между измерительным устройством и разделителем обеспечивается прокладками. В конструкции разделителей моделей РМ 5320 и РМ 5322МС с открытой мембраной отсутствует нижний фланец. Открытая мембрана не дает возможности кристаллизующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки.
Основные технические характеристики
Исполнения разделителей мембранных РМ 5319, РМ 5320, РМ 5321, РМ 5322, верхний предел измерений давления устройства соединенного с разделителем, температура измеряемой среды, наружный диаметр и масса приведены в таблице 1.
Таблица 1.
| № пп. | Исполнение | Предел измерений, МПа | Вытесн. объем см. куб. не менее | Габаритные размеры, мм | Масса, кг,не более |
| 1 | РМ 5319СМ (с резьбой М20х1,5) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 2 | РМ 5319СМ-01 (с резьбой М20х1,5 и дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 3 | РМ 5319СM-G1/2 (с резьбой G1/2″) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 4 | РМ 5319СM-01-G1/2 (с резьбой G1/2″ и дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| РМ 5319СM-10 (с резьбой М20х1,5, для мазута и других вязких сред) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 | |
| 6 | РМ 5319СM-01-10 (с резьбой М20х1,5 для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 7 | РМ 5319СM-10-G1/2 (с резьбой G1/2″, для мазута и других вязких сред) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 8 | РМ 5319СM-01-10-G1/2 (с резьбой G1/2″, для мазута и других вязких сред с дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 9 | РМ 5319СM-02 (с резьбой М20х1,5, с нижним фланцем из стали 45) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 10 | РМ 5319СM-02-G1/2 (с резьбой G1/2″, с нижним фланцем из стали 45) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 11 | РМ 5319СM-02-10 (с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 12 | РМ 5319СM-02-10-G1/2 (с резьбой G1/2″, нижним фланцем из стали 45, для мазута и других вязких сред) | 0,025 — 2,5 | 0,25 | 100 x 82 max | 1,5 |
| 13 | РМ 5320С (с резьбой М20х1,5 и болтами М10) | 0,025 — 2,5 | 1,0 | 145 x 27 | 2,2 |
| 14 | РМ 5320С-01 (с резьбой М20х1,5, болтами М10 и с дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 1,0 | 145 x 27 | 2,2 |
| 15 | РМ 5320С-М30 (с резьбой М30х1,5 и болтами М10) | 0,025 — 2,5 | 1,0 | 145 x 27 | 2,2 |
| 16 | РМ 5320С-01-М30 (с резьбой М30х1,5, болтами М10 и с дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 1,0 | 145 x 27 | 2,2 |
| 17 | РМ 5321С (с резьбой М20х1,5) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 18 | РМ 5321С-01 (с резьбой М20х1,5 и дополнительной фторопластовой мембраной) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 19 | РМ 5321С-G1/2 (с резьбой G1/2″) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 20 | РМ 5321С-01-G1/2 (с резьбой G1/2″ и дополнительной фторопластовой мембраной) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 21 | РМ 5321С-10 (с резьбой М20х1,5, для мазута и других вязких сред) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 22 | РМ 5321С-01-10 (с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 23 | РМ 5321С-10-G1/2 (с резьбой G1/2″, для мазута и других вязких сред) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 24 | РМ 5321С-01-10-G1/2 (с резьбой G1/2″, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 25 | РМ 5321С-02 (с резьбой М20х1,5, нижним фланцем из стали 45) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 26 | РМ 5321С-02-G1/2 (с резьбой G1/2″, нижним фланцем из стали 45) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 27 | РМ 5321С-02-10 (с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 28 | РМ 5321С-02-10-G1/2 (с резьбой G1/2″, нижним фланцем из стали 45, для мазута и других вязких сред) | 4 — 60 | 0,5 | 100 x 102max | 2 |
| 29 | РМ 5322С-M14 (с резьбой М20х1,5 и болтами М14х1,5) | 4 — 60 | 0,5 | 100 x 45 | 1,5 |
| 30 | РМ 5322С-01-M14 (с резьбой М20х1,5, с болтами М14х1,5 и дополнительной фторопластовой мембраной) | 4 — 60 | 0,5 | 100 x 45 | 1,5 |
| 31 | РМ 5319C (с резьбой М20х1,5) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 32 | РМ 5319С-01 (с резьбой М20х1,5 и болтами М14х1,5 и дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 33 | РМ 5319С-G1/2 (с резьбой G1/2″) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 34 | РМ 5319С-01-G1/2 (с резьбой G1/2″ и дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 35 | РМ 5319С-10 (с резьбой М20х1,5, для мазута и других вязких сред) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 36 | РМ 5319С-01-10 (с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 37 | РМ 5319С-10-G1/2 (с резьбой G1/2″, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 38 | РМ 5319С-02 (с резьбой М20х1,5, с нижним фланцем из стали 45) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 39 | РМ 5319С-02-G1/2 (с резьбой G1/2″, с нижним фланцем из стали 45) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 40 | РМ 5319С-02-10 (с резьбой М20х1,5, с нижним фланцем из стали 45, для мазута и других вязких сред) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
| 41 | РМ 5319С-02-10-G1/2 (с резьбой G1/2″, с нижним фланцем из стали 45, для мазута и других вязких сред) | 0,025 — 2,5 | 1,0 | 145 x 90 | 3 |
Дополнительная погрешность вносимая разделителем, %, не более ±1
Материалы деталей, контактирующих с измеряемой средой:
мембрана – 36НХТЮ, фторопласт (дополнительно)
корпус – 12Х18Н10Т; фланец нижний – 12Х18Н10Т, сталь 45, температура измеряемой среды: -40 … +200 C
Габаритные и присоединительные размеры разделителей и соединительного рукава приведены в
приложениях 1, 2, 3, 4, 5, 6.
Габаритный чертеж и присоединительные размеры
Приложение1
Разделитель мембранный РМ модели 5319
Приложение 2
Разделитель мембранный РМ модели 5320

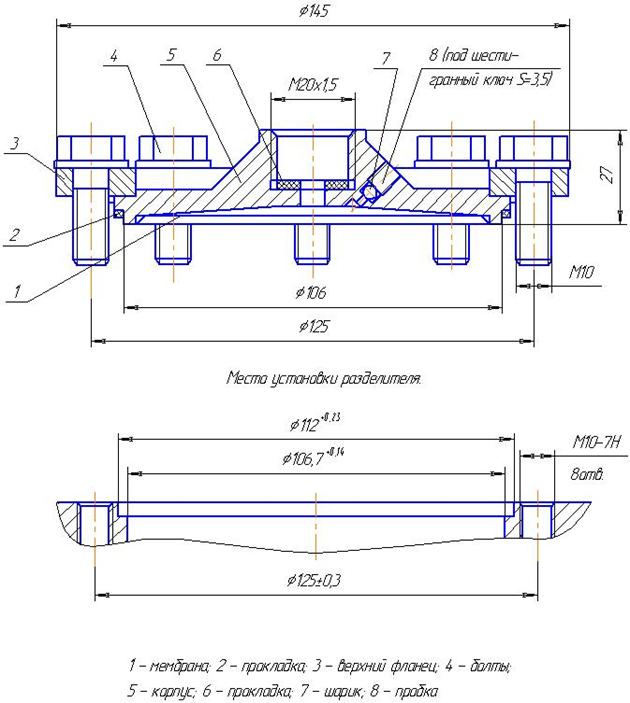

Приложение 3
Разделитель мембранный РМ модели 5320-М30
Приложение 4
Разделитель мембранный РМ модели 5321
Приложение 5
Разделитель мембранный РМ модели 5322
Разделитель мембранный РМ модели 5322
Приложение 6
Рукав соединительный гибкий
Рукав соединительный гибкий
Оформление заказа
1. Наименование
2. Условное обозначение
3. Обозначение ТУ
Структура условного обозначения
Структура условного обозначения
Пример заказа:
Разделитель мембранный РМ, модель 5319С с резьбой М20х1,5 с нижним фланцем из стали 45, для мазута и других вязких сред, с соединительным рукавом длиной 2 метра, с одним штуцером для заполнения:
«Разделитель РМ5319С-02-O10-Р2м-Ш1 ТУ 4212-128-00227471-2007»
