ТУ 4215-050-10474265-06
ТУ 4215-046-10474265-04
Код по ОКП 42 1522
Промышленный двухканальный рН-метр рН-4122 предназначен для автоматического измерения активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП) и температуры водных сред.
Прибор представляет собой двухканальное средство измерений и состоит из двух первичных преобразователей (ПП) рН-41211) и двухканального измерительного прибора (ИП).
рН-4122 обеспечивает цифровую индикацию значений рН, эдс и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений.
Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая и другие отрасли промышленности.
| Наименование параметра | Значение параметра |
| Количество измерительных каналов | 2 |
| Диапазон измерений рН | (0…14) ед. рН |
| Диапазон измерений эдс | (-750…+750) мВ |
| Температура анализируемой среды | (0…+100) ºС |
| Электродная система (ЭС) | комбинированный рН-электрод, комбинированный ОВП-электрод |
| Предел допускаемого значения основной абсолютной погрешности: | |
| — при измерении рН в комплекте с ЗС | ±0,05 рН |
| — при измерении ОВП в комплекте с ЭС | ±2 мВ |
| — при измерении температуры | ±0,5 °С |
| Параметры выходных сигналов: | |
| — по два аналоговых программируемых | (0…5), (0…20), (4…20) мА (выбираются заказчиком) |
| — цифровой | RS485, протокол обмена ModBus RTU |
| — два дискретных | переключающий «сухой контакт», 240 В, 3 А |
| Область задания уставок по рН и температуре | во всём диапазоне измерений |
| Линия связи между ПП и ИП | трёхпроводная, сечение проводов не менее 0,35 мм2 |
| Длина линии связи | не более 300 м |
| Тип индикатора | жидкокристаллический графический |
| Ёмкость архива (количество записей пар значений рН и температуры) | 15 872 точки |
| Время архивирования | от 4,4 ч до 55 суток |
| Материал корпуса датчика | от 1 с до 5 мин. (программируется пользователем) |
| Параметры сетевого питания | ~(100…240) В, (50…60) Гц |
| Потребляемая мощность | не более 15 ВА |
| Климатическое исполнение: | |
| — ПП | УХЛ 4 по ГОСТ 15150 |
| — ИП | УХЛ 4.2*, но при температуре (5…50) °С |
| Степень защиты от воздействия пыли и воды: | |
| — ПП | IP65 по ГОСТ 14254 |
| — ИП (по передней панели) | IP54 по ГОСТ 14254 |
| Устойчивость к механическим воздействиям: | |
| — ПП | группа V2 по ГОСТ 12997 |
| — ИП | группа N2 по ГОСТ 12997 |
| Материал корпуса ПП: | |
| — типы Д и И | дюралюминий |
| — тип Н | сталь 12Х18Н10Т |
| Материал корпуса ИП | дюралюминий |
| Габаритные размеры ИП | (96×96×132) мм |
| Масса: | |
| — ПП | не более 2 кг |
| — ИП | не более 1 кг |
1) В приборе предусмотрена возможность программно переключать каналы на работу с первичными преобразователями прибора АЖК-3101М.

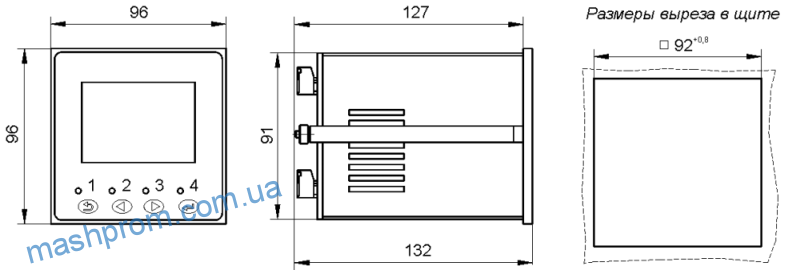

Габаритные размеры

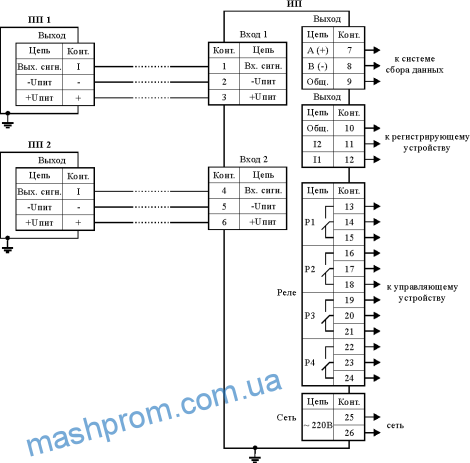

Схема подключения
