Светофоры карликовые со светодиодными светооптическими системами в корпусах производства ЗАО «Транс-Сигнал»

Светофоры карликовые со светодиодными светооптическими системами в корпусах производства ЗАО «Транс-Сигнал»

Светофоры карликовые железнодорожные со светодиодными светооптическими системами предназначены для обеспечения безопасности и организации движения поездов и маневровой работы. Карликовые светофоры используют в основном на жд станциях в качестве маневровых, выходных, маршрутных и других сигналов.

Преимущества светофоров в новых корпусах:

  • корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ, что особенно удобно в зимний период;
  • корпус головки жд светофора выполнен из оцинкованной стали толщиной 3 мм, имеет повышенную прочность, вандалоустойчивость и не требует покраски за весь срок службы;
  • конструкция фундамента двухголовочных светофоров значительно прочнее существующих за счет применения двух опор вместо одной;
  • конструкция корпуса позволяет удобно обслуживать ССС, находящиеся изнутри за счет хорошего доступа ко всем крепежным элементам;
  • в трансформаторном ящике применены пружинные клеммы ШК-2,5, позволяющие быстро и надежно проводить монтаж внутри светофора.

№ п/п

Наименование, марка, тип изделия

Обозначение, № чертежа

Примечание

1

Светофор карликовый двузначный со светодиодными светооптическими системами 17892-00-00 (с системами светодиодными светофорными карликовыми НКМР.676636.072 ТУ) с ТЯ

17892-00-00

Фундамент металлический Тип1 — покрытие горячий цинк, оцинкованный корпус головки с полимерным порошковым покрытием фонового щита и солнцезащитных козырьков, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ.

2

Светофор карликовый трехзначный со светодиодными светооптическими системами 17893-00-00 (с системами светодиодными светофорными карликовыми НКМР.676636.072 ТУ) с ТЯ

17893-00-00

Фундамент металлический Тип1 — покрытие горячий цинк, оцинкованный корпус головки с полимерным порошковым покрытием фонового щита и солнцезащитных козырьков, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ.

3

Светофор карликовый четырехзначный со светодиодными светооптическими системами 17894-00-00 (с системами светодиодными светофорными карликовыми НКМР.676636.072 ТУ) с 2-мя ТЯ

17894-00-00

Фундамент металлический Тип2 — покрытие горячий цинк, оцинкованный корпус головки с полимерным порошковым покрытием фонового щита и солнцезащитных козырьков, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ.

4

Светофор карликовый четырехзначный одноголовочный со светодиодными светооптическими системами 17949-00-00 (с системами светодиодными светофорными карликовыми НКМР.676636.072 ТУ) с ТЯ

17949-00-00

Фундамент металлический Тип1 — покрытие горячий цинк, оцинкованный корпус головки с полимерным порошковым покрытием фонового щита и солнцезащитных козырьков, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ.

5

Светофор карликовый пятизначный со светодиодными светооптическими системами 17895-00-00 (с системами светодиодными светофорными карликовыми НКМР.676636.072 ТУ) с 2-мя ТЯ

17895-00-00

Фундамент металлический Тип2 — покрытие горячий цинк, оцинкованный корпус головки с полимерным порошковым покрытием фонового щита и солнцезащитных козырьков, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ.

6

Светофор карликовый шестизначный со светодиодными светооптическими системами 17896-00-00 (с системами светодиодными светофорными карликовыми НКМР.676636.072 ТУ) с 2-мя ТЯ

17896-00-00

Фундамент металлический Тип2 — покрытие горячий цинк, оцинкованный корпус головки с полимерным порошковым покрытием фонового щита и солнцезащитных козырьков, оцинкованные элементы и гарнитура светофора, кронштейны крепления. Корпус светофора и трансформаторного ящика крепятся к фундаменту, подвод кабеля происходит непосредственно к трансформаторному ящику без использования муфт УПМ.

Пример комплектности изделия «Светофор карликовый двузначный со светодиодными светооптическими системами 17892-00-00 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.072 ТУ)»

Состав изделия:

«Светофор карликовый двузначный со светодиодными светооптическими системами 17892-00-00», состоит из:

  • Головка светодиодная карликовая двузначная – 1 шт. (в едином корпусе со светодиодными светооптическими системами (ССС) и козырьками;
  • Фундамент светофора металлический Тип1 – 1 шт. (в т.ч. трансформаторный ящик (ТЯ) – 1 шт.);
  • Гарнитура для крепления щитков светофора – 1 комплект;

и комплектуется:

  • Ключ (упакован в головку) – 1 шт.;
  • Монтажный чертеж – 1 шт.;
  • Руководство по эксплуатации – 1 шт. (на партию);
  • Этикетка – 1 шт.

Примечание: оцинкованный корпус светофорной головки, металлические солнцезащитные козырьки (атмосферостойкое порошковое покрытие черного цвета), металлический фундамент и все элементы фундамента (ТЯ, гарнитура) — покрытие горячий цинк.

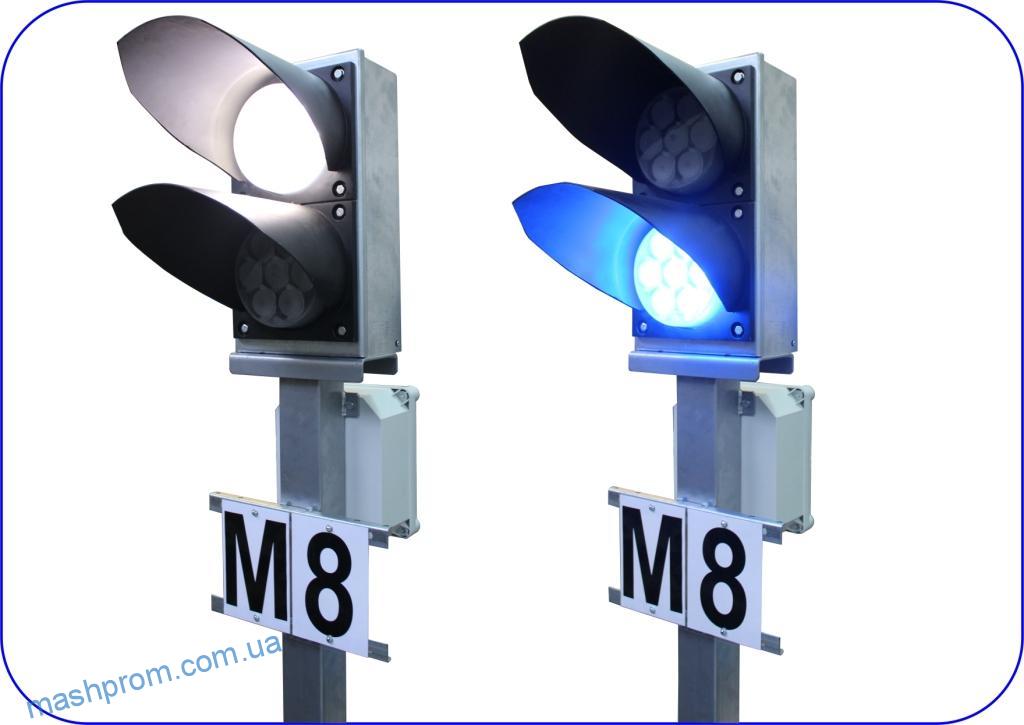

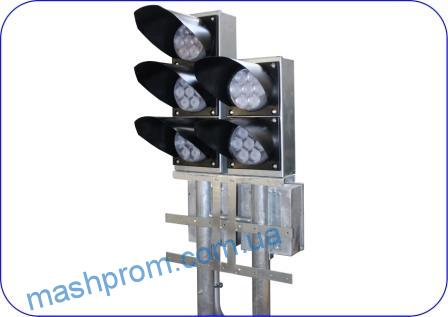

Карлик новый корпус Т-С 5karlik-korpus-trans_signal-siniy-l_b
