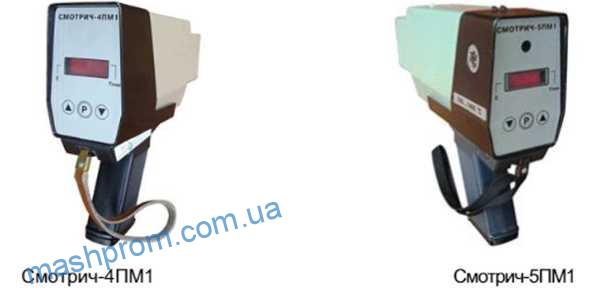

Переносные пирометры частичного излучения «СМОТРИЧ-4ПМ1», «СМОТРИЧ-5ПМ1»

Переносные пирометры частичного излучения «СМОТРИЧ-4ПМ1», «СМОТРИЧ-5ПМ1»

ТУ У33.2-04850451-068-2001

Переносные пирометры частичного излучения «СМОТРИЧ-4ПМ1», «СМОТРИЧ-5ПМ1» предназначены для бесконтактного измерения и контроля температур в различных технологических процессах в металлургии, стекловарении, литейном производстве, в химической, лакокрасочной, добывающей промышленностях, для контроля температуры нагрева высоковольтных контактных соединений, изоляторов, контроля состояния футеровки вращающихся печей, вытока тепла строений и теплотрасс, в агропромышленном комплексе, в пищевой промышленности и быту.

Переносные пирометры обеспечивают следующие функции:

  •  измерение текущего и максимального значений температуры;

  •  индикация температуры на табло в цифровой форме;

  •  определения излучательной способности объекта по известному значению его температуры;

  •  лазерное или оптическое наведение на объект;

  •  регулируемый коэффициент излучательной способности.

Габаритные размеры 70x210x260 мм.

Масса, не более, 1,4 кг.

Прочный металлический корпус.

Возможен заказ дополнительных сервисных функций:

  •  цифровой выход на компьютер через интерфейс RS-232;

  •  память 250 значений температуры.

Технические характеристики

МодельДиапазон измеряемых
температур, °С
Рабочий спектральный
диапазон, мкм
Предел
допустимой
основной
погрешности
Показатель визирования, номинальное
значение
Рабочее расстояние, мВремя установления
показаний, с
Тип
указателя
Смотрич-4ПМ 1-
-02
-06
-07
30 … 1100

100 … 1300

300 … 1400

6,0 — 9,0

6,0 — 9,0

6,0 — 9,0

±1,5 %*

±1,5 %*

±1,5 %*

125

125

125(150)

0,6… 15,0

0,6… 15,0

0,6… 15,0

1,0

1,0

1,0

Лазерный
Смотрич-5ПМ 1-

-01

-02

-03

-04

-05

900 … 2400 1000 … 1500

600 … 1500

700 … 1700

800 … 2000

0,8 — 1,8

0,7 — 1,1

0,8 — 1,8

0,8 — 1,8

0,8 — 1,8

±1.0%*1:250

1:150

1:250

1:250

1:250

2,0… 15,0

1,0… 15,0

2,0… 15,0

2,0… 15,0

2,0… 15,0

1,0

1,0

1,0

1,0

1,0

Оптический

* Погрешность считается в процентах от максимального значения температуры диапазона.

В заказе на пирометры необходимо указать:

  • тип пирометра (переносной или стационарный);
  • рабочий диапазон (от … до …), ° С;
  • минимальная и максимальная расстояние от пирометра к объекту измерения (показатель визирования);
  • минимальный размер объекта измерения;
  • объект измерения: печь, ванна, индуктор, наличие окна или отверстия (его диаметр), другое;
  • краткое описание техпроцесса.

Дополнительно для стационарных пирометров:

  • температура регулирования (при необходимости);
  • выходной аналоговый сигнал (0 — 5 мА или 4 — 20 мА);
  • тип регистратора (если используется);
  • стандарт интерфейса для подключения к компьютеру (RS232 или RS485);
  • расстояние от первичного пирометрического преобразователя к измерительному преобразователя (длина кабеля);
  • температура окружающей среды в зоне установки первичного пирометрического преобразователя (для определения потребности в устройстве охлаждения или отдува).
