Струбцина монтажная С-3-50, С-3-100, С-5-50, С-5-100, С-5-150

Струбцина монтажная С-3-50, С-3-100, С-5-50, С-5-100, С-5-150

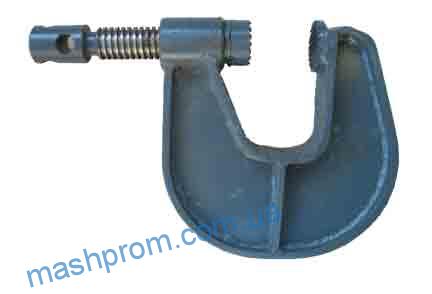

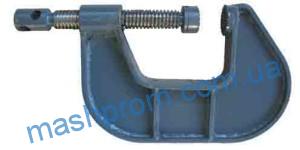

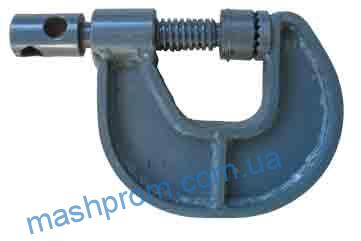

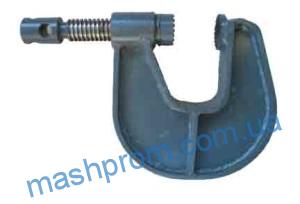

Струбцина монтажная предназначена для производства работ по стяжке элементов металлоконструкций при монтаже оборудования тепловых и атомных электростанций, а также при ремонтно-восстановительных работах.  Применяется при сварочных работах в местах, где необходима временная фиксация деталей друг с другом. Струбцина представляет собой сварную стальную конструкцию повышенной жесткости, что обеспечивает надежность и безопасность при эксплуатации изделия.

ct1

ct2

Струбцина монтажная С-3-50, С-3-100, С-5-50, С-5-100, С-5-150

Основные технические данные.
Характеристики струбцин

С-3-50

С-3-100

С-5-50

С-5-100

С-5-150

Высота зева, мм.

50

100

50

100

150

Ширина зева, мм.

70

70

100

100

100

Усилие сжатия, кг.

3000

3000

5000

5000

5000

Высота минимальная, мм.

235

280

272

313

395

Высота максимальная, мм.

286

370

322

413

535

Ширина, мм.

165

165

235

235

240

Толщина, мм.

30

30

50

50

50

Масса, кг.

3,3

3,8

6

7

7,5

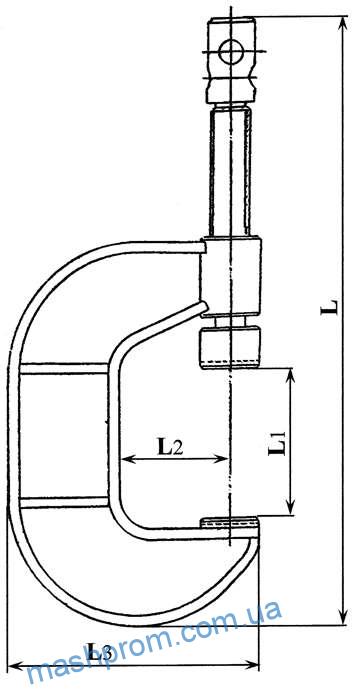

strubrazmer

L   — Высота
L1 — Высота зева
L2 — Ширина зева
L3 — Ширина
