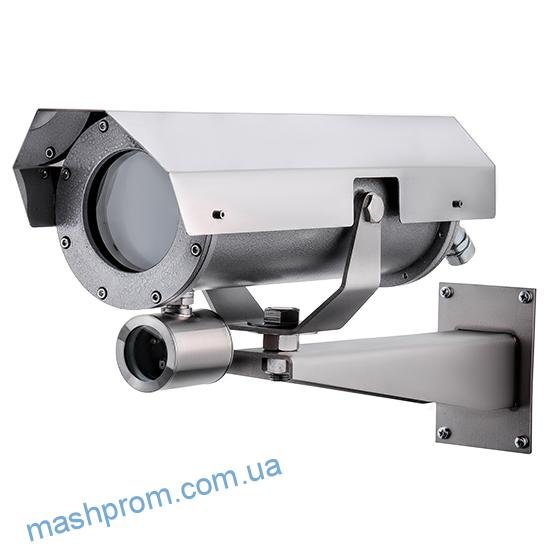

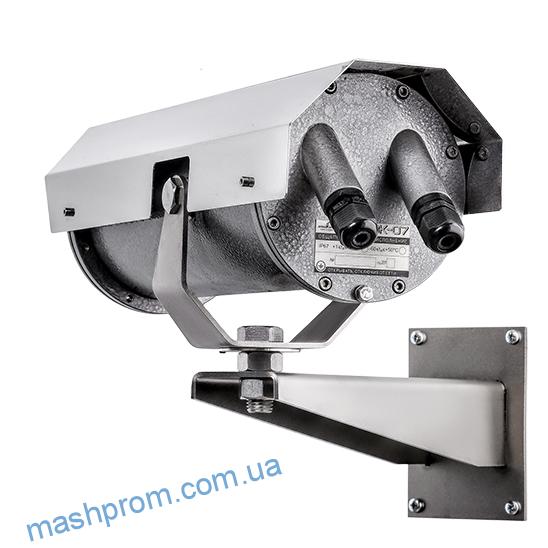

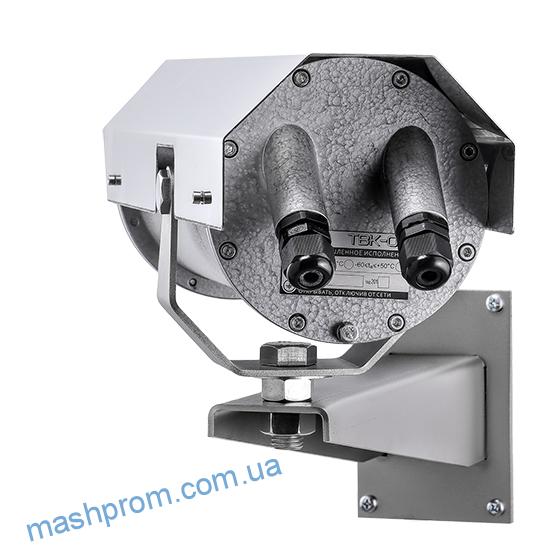

ТВК-07-О-С — Термокожух общепромышленного назначения из оцинкованной стали

ТВК-07-О-С - Термокожух общепромышленного назначения из оцинкованной стали

Отличительные особенности и характеристики термокожуха:

  • Изготавливается из оцинкованной низкоуглеродистой стали.
  • Предназначен для формирования систем видеонаблюдения в экстремальных погодных условиях
  • Стабильная работа в уличных условиях, средах с высокой влажностью (IP66 и IP67) и низкой температурой эксплуатации от -60°C
  • Позволяет применять корпусные и бескорпусные видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.
  • Наличие системы ступенчатого подогрева внутреннего объёма кожуха и функции «Холодный старт» контролирует включение при любой температуре окружающей среды (от -60 до +50°C).
  • Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
  • Установка видеооборудования возможна самим потребителем.
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).

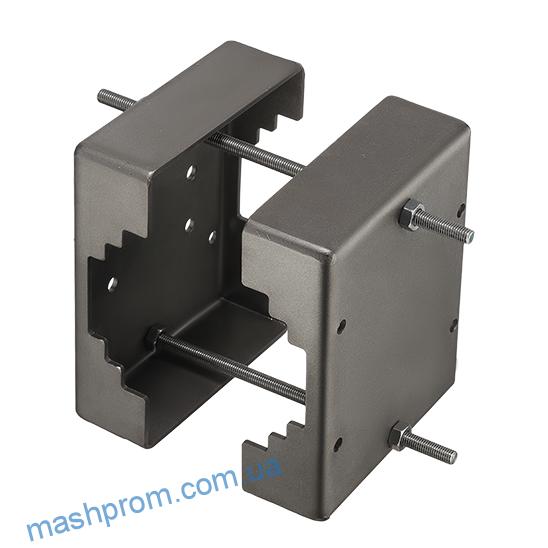

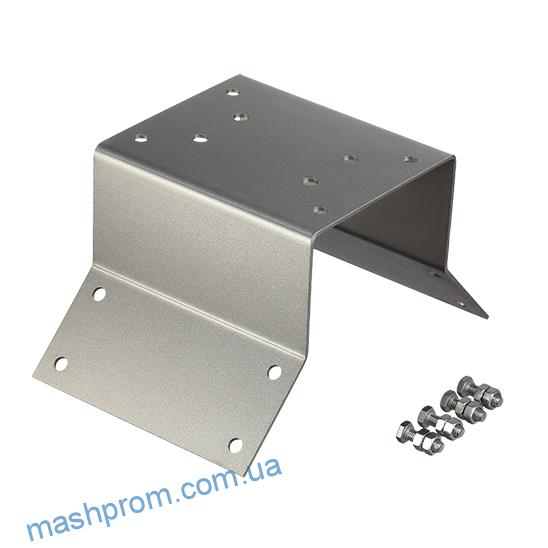

  • Новая опция! При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).

Уличное исполнение и высокая степень защищенности

Термокожух ТВК-07-О-С стабильно работает в широком диапазоне температур от -60 до +50°C (модификация «АРКТИКА»  расширяет диапазон от -70 до +50°C).  В случае перебоев в подаче питания функция «холодный старт» контролирует температуру внешней среды и при необходимости обеспечивает предпусковой прогрев внутреннего пространства и смотрового стекла термокожуха. Герметичный металлический корпус ТВК-07-О-С надежно защищает установленную камеру от внешних атмосферных воздействий (пыль, вода) в соответствии со стандартом IP66 и IP67.

Встроенная система ступенчатого обогрева

Одно из уникальных преимуществ термокожуха ТВК-07-О-С – наличие встроенной системы ступенчатого обогрева. Это обеспечивает не только работоспособность установленной внутрь камеры при экстремальных погодных условиях от -60 до +50°C, но и позволяет экономить на потреблении тока за счет рационального использования мощности при прогреве. Отдельный прогрев смотрового стекла защитит его от налипания снега, а сам кожух от запотевания.

Технические характеристики

Полезный объем термокожуха ТВК-07-О-С

Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Характеристики взрывозащищенного термокожуха ТВК-07-О-С

Степень защиты оболочки термокожухаIP66 / IР67
напряжение для питания видеокамеры, VDC12
габаритные размеры, не более, мм
525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет5

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,не более, А
УХЛ-4 (+1°С…+50°C)
постоянное 12-24VDC
1,0
переменное 36VAC±20%
0,4
переменное 220VAC±10%
0,1
УХЛ-1 (-60°С…+50°C)
УХЛ-1 «АРКТИКА» (-70°С…+50°C)
постоянное 24VDC±10%
3,3
переменное 24VAC±10%
3,3
переменное 220VAC±10%
0,4

Характеристики ИК подсветки

  • вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, °
15
3090120
Дальность подсветки, м*
100
804025
*данные приведены для видеокамеры 1/2,8″ CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON
Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07-О и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.
