Измерение температуры поверхности и воздуха, инертных газов.

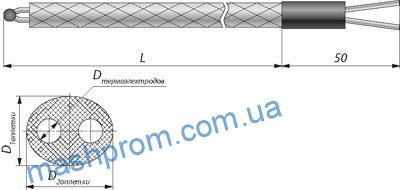

ТП 0188/1
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) | -40…+1000 | 1 2 | 1 | |
| ХК (L) | -40…+600 | 2 | ||
| Показатель тепловой инерции, с | ||||
| 10 (D термоэлектродов = 0,7 мм; D оплетки = 2,5 мм) 14 (D термоэлектродов = 1,2 мм; D оплетки = 4 мм) | ||||
| Длина монтажной части L, м | ||||
| 1; 1,25; 1,6; 2; 2,5; 3,15; 3,55; 4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5; 14; 15; 16; 18; 20 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP54 | |||

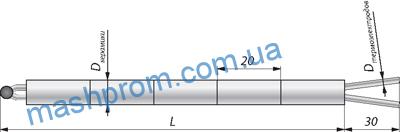

ТП 0188/2-1
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ПП (R) ПП (S) | 0…+1300 | 2 | 1 | |
| ПР (B) | +600…+1600 | 2 3 | ||
| ВР (А-1) | +600…+1800 (только 0,35-; 0,35+) | |||
| Показатель тепловой инерции, с | ||||
| 10 (D термоэлектродов = 0,35-; 0,35+ мм; D керамики = 3; 4,2; 6 мм) 8 (D термоэлектродов = 0,5-; 0,4+; 0,5+ мм; D керамики = 3; 4,2; 6 мм) | ||||
| Длина монтажной части L, м | ||||
| 0,32; 0,4; 0,5, 0,63; 0,8; 1,25; 1,6; 2; 2,5; 3,15; 3,55; 4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP54 | |||

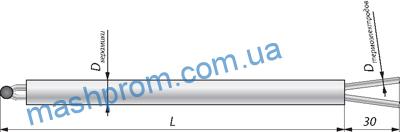

ТП 0188/2-2
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ПП (R) ПП (S) | 0…+1300 | 2 | 1 | |
| ПР (B) | +600…+1600 | 2 3 | ||
| ВР (А-1) | +600…+1800 (только 0,35-; 0,35+) | |||
| Показатель тепловой инерции, с | ||||
| 10 (D термоэлектродов = 0,35-; 0,35+ мм; D керамики = 3; 4,2; 6 мм) 8 (D термоэлектродов = 0,5-; 0,4+; 0,5+ мм; D керамики = 3; 4,2; 6 мм) | ||||
| Длина монтажной части L, мм | ||||
| 320, 400, 500, 630, 800 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP54 | |||
| Дополнительные характеристики: | |
|---|---|
| Материал защитной оболочки | Кремнеземный чулок (АВС) — ТП 0188/1 |
| Керамические бусы — ТП 0188/2-1 | |
| Керамическая соломка — ТП 0188/2-2 | |
| Средняя наработка на отказ | 15000 часов |
| Средний срок службы | 6 лет (при измерении температур свыше 1100 °С срок службы — не более 1000 часов) |
| Межповерочный интервал | 2 года (методика поверки — в соответствии с ГОСТ 8.338) |
| Гарантийный срок эксплуатации | 1 год |
