Предназначены для измерения высоких температур (свыше 1000 °С) в средах, содержащих O2, H2O, O2, NO, H2S (ТП 0395/1, ТП 0395/2, ТП 0395/3, ТП 0395/4,ТП 0395/5), а также в расплавах металлов (Al, Zn, Cu) и медесодержащих расплавах (ТП 0395/6, ТП 0395/7, ТП 0395/8, ТП 0395/9, ТП 0395/10).
Требования к погружению ТП 0395
Монтажная часть ТП предварительно должна быть плавно нагрета от комнатной температуры до +800…+900 °C в течение 30 минут. Далее ТП помещается в измеряемую среду со скоростью погружения согласно таблице:
| Наименование ТП | Скорость погружения ТП в измер. среду, мм/мин |
|---|---|
| ТП 0395/1; ТП 0395/2; ТП 0395/3; ТП 0395/4; ТП 0395/5 | 100 |
| ТП 0395/6; ТП 0395/7; ТП 0395/8 | 80 |

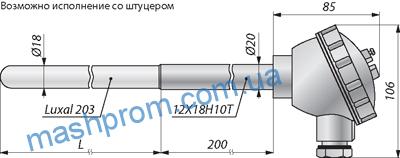

ТП 0395/1
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) НН (N) | 0…+1250 | 1 2 | 1 2 | |
| ПП (R) ПП (S) | 0…+1600 | 2 | ||
| ПР (В) | +600…+1700 | 2 3 | ||
| Показатель тепловой инерции, с | ||||
| 40 | ||||
| Длина монтажной части L, мм | ||||
| 320, 400, 500, 600, 740, 1000, 1190 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP65 | |||
ТП 0395/2
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) НН (N) | 0…+1250 | 1 2 | 1 2 | |
| ПП (R) ПП (S) | 0…+1600 | 2 | ||
| ПР (В) | +600…+1700 | 2 3 | ||
| Показатель тепловой инерции, с | ||||
| 40 | ||||
| Длина монтажной части L, мм | ||||
| 320, 400, 500, 600, 740, 1000, 1190 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP65 | |||
ТП 0395/3
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) НН (N) | 0…+1250 | 1 2 | 1 2 | |
| ПП (R) ПП (S) | 0…+1600 | 2 | ||
| ПР (В) | +600…+1700 | 2 3 | ||
| Показатель тепловой инерции, с | ||||
| 20 | ||||
| Длина монтажной части L, мм | ||||
| 250, 300, 350, 440 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP65 | |||
ТП 0395/4
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) НН (N) | 0…+1250 | 1 2 | 1 2 | |
| ПП (R) ПП (S) | 0…+1600 | 2 | ||
| ПР (В) | +600…+1700 | 2 3 | ||
| Показатель тепловой инерции, с | ||||
| 20 | ||||
| Длина монтажной части L, мм | ||||
| 250, 300, 350, 440 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP65 | |||
ТП 0395/5
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) НН (N) | 0…+1250 | 1 2 | 1 2 | |
| ПП (R) ПП (S) | 0…+1600 | 2 | ||
| ПР (В) | +600…+1700 | 2 3 | ||
| Показатель тепловой инерции, с | ||||
| 80 | ||||
| Длина монтажной части L, мм | ||||
| 300, 400, 500, 600, 740, 1000, 1190 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 0,1 | IP65 | |||
ТП 0395/6
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев |
|---|---|---|---|
| ХА (К) | -40…+1250 | 1 2 | 1 2 |
| ПП (R) ПП (S) | -40…+1350 | 2 | |
| Показатель тепловой инерции, с | |||
| 120 | |||
| Длина монтажной части L, мм | Длина нерабочей части L1, мм | ||
| 600, 740 | 200, 400, 600 | ||
| Условное давление Р, МПа | Степень защиты от пыли и влаги | ||
| 0,1 | IP65 | ||
ТП 0395/7
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев |
|---|---|---|---|
| ХА (К) | -40…+1250 | 1 2 | 1 2 |
| ПП (R) ПП (S) | -40…+1350 | 2 | |
| Показатель тепловой инерции, с | |||
| 180 | |||
| Длина монтажной части L, мм | Длина нерабочей части L1, мм | ||
| 500 | 200, 400, 600 | ||
| Условное давление Р, МПа | Степень защиты от пыли и влаги | ||
| 0,1 | IP65 | ||
ТП 0395/8
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев |
|---|---|---|---|
| ХА (К) | -40…+1250 | 1 2 | 1 2 |
| ПП (R) ПП (S) | -40…+1350 | 2 | |
| Показатель тепловой инерции, с | |||
| 120 | |||
| Длина монтажной части L, мм | Длина нерабочей части L1, мм | ||
| 600, 800 | 200, 400, 600 | ||
| Условное давление Р, МПа | Степень защиты от пыли и влаги | ||
| 0,1 | IP65 | ||
ТП 0395/9
Предназначены для периодического измерения температуры в хлоридо-бариевых ваннах. Кабельный чувствительный элемент помещен в защитный чехол из газонепроницаемой алюмооксидной керамики марки С 795, который, в свою очередь, вставлен в защитный чехол из стали 12Х18Н10Т. Срок службы — 3000 часов.
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) НН (N) | 0…+1250 (кратковременно до 1300 °С) | 1 2 | 1 2 | |
| ПП (R) ПП (S) | 2 | |||
| Показатель тепловой инерции, с | ||||
| 70 | ||||
| Длина монтажной части L, мм | ||||
| 1250 | ||||
ТП 0395/10
Предназначены для измерения температуры погружным методом в расплавах алюминия и цветных металлов. Чехол термопреобразователя изготовлен из чугуна. Наружная часть чехла покрыта защитной пленкой из окиси циркония толщиной 1,5…2 мм, которая позволяет существенно увеличить ресурс работы термопары в расплавах металлов. Срок эксплуатации данного чехла в расплаве алюминия — до 3 месяцев.
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) НН (N) | 0…+1250 (кратковременно до 1300 °С) | 1 2 | 1 2 | |
| ПП (R) ПП (S) | 2 | |||
| Показатель тепловой инерции, с | ||||
| 70 | ||||
| Длина монтажной части L, мм | ||||
| 1560, 1960 | ||||
| Дополнительные характеристики: | |
|---|---|
| Материал клеммной головки | Алюминиевый сплав (tmax = 200 °С) |
| Материал защитного чехла | Газонепроницаемая керамика Luxal 203 — (ТП 0395/1…5) Самосвязный карбид кремния — ТП 0395/6, ТП 0395/7 Сиалон — ТП 0395/8 |
| Материал штуцера | 12Х18Н10Т |
| Чувствительный элемент | Кабель КТМС (D = 3; 6 мм) |
| Климатические условия эксплуатации (ГОСТ 12997-84) | Группа исполнения Д3: -50…+100 °С |
| Средняя наработка на отказ (ТП 0395/1…5) | 15000 часов |
| Средний срок службы (ТП 0395/1…5) | 6 лет (при измерении температур свыше 1100 °С срок службы — не более 1000 часов) |
| Межповерочный интервал | 2 года (методика поверки — в соответствии с ГОСТ 8.338) |
| Гарантийный срок эксплуатации (ТП 0395/1…5) | 1 год |
| Время работы в стационарных условиях (ТП 0395/6…8) | Жидкий алюминий и его сплавы: 3000 часов (4 месяца) — ТП 0395/6, ТП 0395/7 9000 часов (1 год) — ТП 0395/8 Жидкие сплавы на основе меди: |
