Преобразователи предназначены для измерения температуры поверхностей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%.
| Технические характеристики: | |
|---|---|
| Номинальная статическая характеристика | К(ХА), L(ХК) |
| Рабочий диапазон измерений температуры, °С | для типа ТПК…….-40 … +800 -40 … +1100 |
| для типа ТПL…….-40 … +600 | |
| Класс допуска | 2 |
| Показатель тепловой инерции, с, не более | 3 |
| Диаметр термоэлектродной проволоки, мм | 0,5; 0,7; 1,2 |
| Материал изоляции | нить К11С6 (Тmах-800 °С); трубка МКРц (Tmах-1100 °С) |
| Защищенность от воздействия пыли и воды по ГОСТ 14254 | JPOO |
| Мод. | Конструктивное исполнение | Т.Э. мм | D, мм | D1, мм | Tmax C |
|---|---|---|---|---|---|
| 011 |  | 0,5 | 2,0 | 1,8 | 800 |
| 0,7 | 2,8 | 2,0 | |||
| 1,2 | 4,0 | 2.8 | |||
| 021 |  | 0,7 | 4,0 | — | 1100 |
| 1,2 | 7,0 | ||||
| 031 |  | 0,5 | 3,5 | 1,8 | 1100 |
| 0,7 | 7,0 | 2,0 | |||
| 1,2 | 2,8 | ||||
| 041 |  | 1,5 | 8,0 | — | 800 |
| 3,0 |
Примечание: L-длина ТП и l-длина термопарного кабеля определяются заказчиком

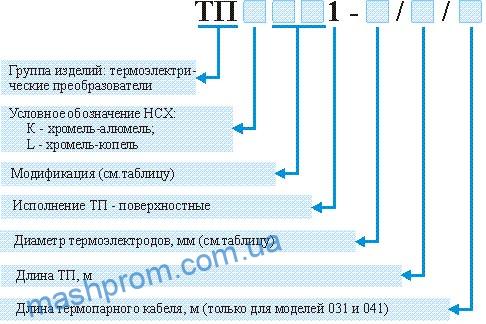

Условное обозначение:
Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:
- Преобразователь термоэлектрический — ТПК 011-0.5/20 ТУ 4211-005-18121253-96
- Преобразователь термоэлектрический — ТПL 021-0.7/15 ТУ 4211-005-18121253-96
- Преобразователь термоэлектрический — ТПК 031-1.2/0.2/0.5 ТУ 4211-005-18121253-96
- Преобразователь термоэлектрический — ТПL 041-1.6/0.5/5 ТУ 4211-005-18121253-96
