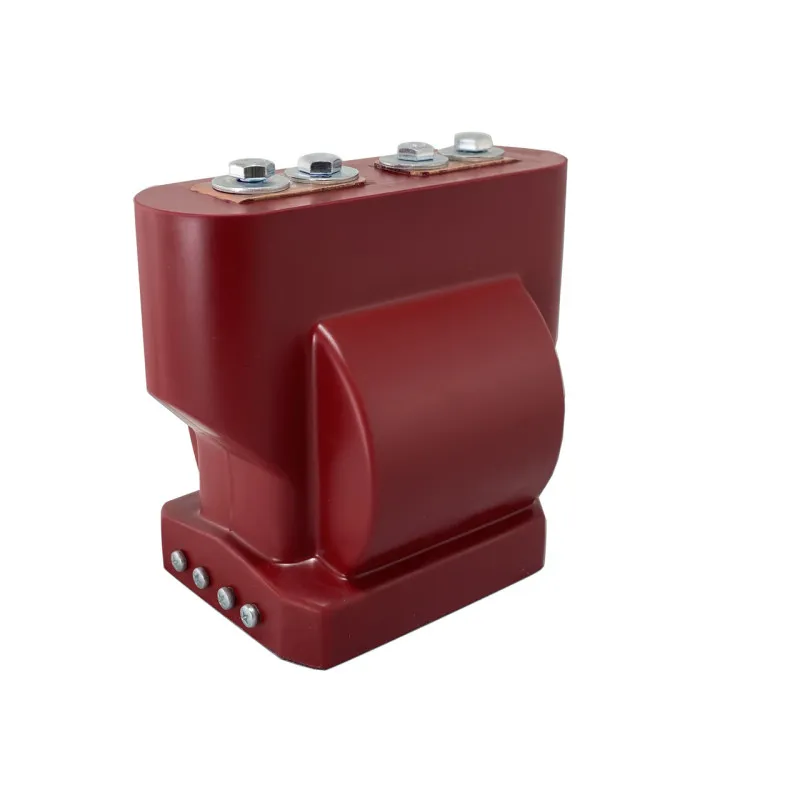

Призначені для установки в комплектні розподільчі пристрої (КРУ) і служать для передачі сигналу вимірювальної інформації вимірювальним приладам і (або) пристроїв захисту і управління, для ізолювання ланцюгів вторинних з’єднань від високої напруги в електричних установках змінного струму на клас напруги до 10 кВ частоти 50 або 60 Гц.
Трансформатори струму виготовляються в кліматичному виконанні «Т» і «УХЛ» категорії розміщення 2.1 по ГОСТ 15150 і призначені для експлуатації в закритих приміщеннях в умовах:
висота над рівнем моря не більше 1000 м;
температура навколишнього середовища з урахуванням перегріву повітря всередині КРУ — від -60 ° C до + 50 ° C для виконання «УХЛ 2.1» і від -10 ° C до + 55 ° C для виконання «Т2.1»;
Навколишнє середовище не вибухонебезпечне, яка не містить пилу, хімічно активних газів і пари в концентраціях, що руйнують покриття металів та ізоляцію;
робоче положення — будь-яке.
Трансформатори випускаються з однієї вторинної обмоткою для вимірювання і однієї вторинної обмоткою для захисту.
Трансформатори на номінальний струм 1000 і 1500 А можуть випускатися з двома вторинними обмотками для захисту.,
Назва параметру | Значення параметру |
Номінальна напруга, кВ | 10 |
Найбільша робоча напруга, кВ | 12 |
Номінальна частота, Гц | 50 |
Номінальний первинний струм, А | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000 |
Номінальний вторинний струм, А | 5 |
| Клас точності вторинної обмотки: — для вимірювань; — для захисту | 0,2; 0,2S; 0,5; 0,5S 10P |
| Номінальний коеф безпеки приладів обмотки для вимірювань на номін первинний струм: — до 600 А, не більше; — від 800 А, не більше | 3 5 |
| Номинальне вторинне навантаження при соs φ = 0,8, В·А обмотки: — для вимірювань; — для захисту | 10 15 |
| Однохвилинна випробувальна напруга промислової частоти, кВ: — для первинного обмотування; — для вторинної обмотки | 42 3 |
