ТУ 4211-500-17113168-96
Госреестр №15421-96
Предназначены для измерения температуры выхлопных газов, а также воды, паров и газа.
ТХА,ТХК-9Р допущены к эксплуатации на судах с неограниченным районом плавания (удовлетворяют требованиям Российского Морского Регистра Судоходства).
ТХА-9-1, ТХК-9-1, ТХА-9-1Р, ТХК-9-1Р
ТХА-9-2, ТХК-9-2, ТХА-9-2Р, ТХК-9-2Р
| Тип и вид исполнения | ТХА-9-1, ТХК-9-1 ТХА-9-1Р, ТХК-9-1Р | Монтажная длина L, мм | 80 | 100 | 120 | 160 | 200 | 250 | 320 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|
| Масса, кг | 0,270 | 0,280 | 0,290 | 0,300 | 0,320 | 0,340 | 0,360 | 0,400 | ||
| ТХА-9-2, ТХК-9-2 ТХА-9-2Р, ТХК-9-2Р | Монтажная длина L, мм | 80 | 100 | 120 | 160 | 200 | 250 | 320 | 400 | |
| Масса, кг | 0,270 | 0,280 | 0,290 | 0,300 | 0,320 | 0,340 | 0,360 | 0,400 |
| Технические характеристики термопреобразователей | |
|---|---|
| Диапазон измеряемых температур, °С | от -50 до 800 для ТХА-9 от -50 до 600 для ТХК-9 |
| Рабочий спай | 1 или 2 изолирован от защитного корпуса |
| Класс допуска | 1 или 2 — для ХА(К) 2 — для ХК(L) |
| Термоэлектроды | хромель-алюмель – ХА(К) хромель-копель – ХК(L) |
| Показатель тепловой инерции, с | 40 |
| Условное давление, МПа | 6,3 |
| Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84 | |
| Степень защиты от пыли и влаги | IP65 по ГОСТ 14254 |
| Климатическое исполнение | По условиям эксплуатации термопреобразователи соответствуют условиям УЗ, ТВ, категории 3 ГОСТ 15150-69 |
| Материал | защитной арматуры: сталь 12Х18Н10Т головки: прессматериал АГ-4В |

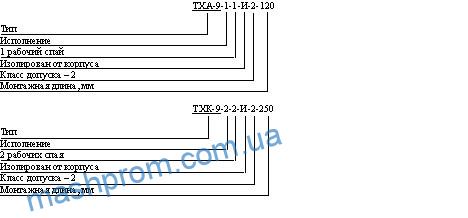

Примеры записи при заказе:
