Для измерения температуры в доменном производстве колошникового и периферийного газов, кладки шахты доменных печей.
Технические характеристики по ТУ 4211-030-02566540-2005
| Технические характеристики | ТХА 9505 |
|---|---|
| Диапазон измеряемых температур, °C | -50…+1050 |
| Номинальная статическая характеристика (НСХ) | ХА(К) |
| Класс допуска | 2 |
| Показатель тепловой инерции, с | 50 |
| Cтепень защиты от пыли и воды | IP55 |
| Материал защитной арматуры | Сплав ХН45Ю |
| Исполнение рабочего спая | изолирован |
| Диапазон условных давлений, МПа | 1, 6 |
| Устойчивость к вибрации | группа исп. N3 |
| Вид климатического исполнения | УЗ, Т3 |
Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9505-02»
Схема 2 для рис.1 и 3
Схема 4 для рис.2 и 4

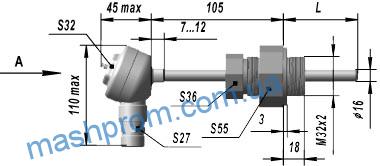

Рис.1
Рис.2
Рис.3
Штуцер передвижной
Рис.4
| Конструктивное исполнение | L, мм | Рис. | Конструктивное исполнение | l, мм | Рис. |
|---|---|---|---|---|---|
| -00 | 320 | 1 | -20 | 320 | 3 |
| -01 | 400 | -21 | 400 | ||
| -02 | 500 | -22 | 500 | ||
| -03 | 630 | -23 | 630 | ||
| -04 | 800 | -24 | 800 | ||
| -05 | 1000 | -25 | 1000 | ||
| -06 | 1250 | -26 | 1250 | ||
| -07 | 1600 | -27 | 1600 | ||
| -08 | 2000 | -28 | 2000 | ||
| -09 | 2500 | -29 | 2500 | ||
| -10 | 320 | 2 | -30 | 320 | 4 |
| -11 | 400 | -31 | 400 | ||
| -12 | 500 | -32 | 500 | ||
| -13 | 630 | -33 | 630 | ||
| -14 | 800 | -34 | 800 | ||
| -15 | 1000 | -35 | 1000 | ||
| -16 | 1250 | -36 | 1250 | ||
| -17 | 1600 | -37 | 1600 | ||
| -18 | 2000 | -38 | 2000 | ||
| -19 | 2500 | -39 | 2500 |
