Для измерения температуры.
Технические характеристики по ТУ 4211-031-02566540-2005
| Технические характеристики | ТХА 9712 | ТХК 9712 |
|---|---|---|
| Диапазон измеряемых температур, °C | -40…+700 | -40…+600 |
| Номинальная статическая характеристика (НСХ) | ХА(К) | ХК(L) |
| Предел допуска отклонения от НСХ: от -40…+333 °C свыше +333 до 1200°C | ±4 (0,5+0,02*|t|) | |
| Показатель тепловой инерции, с | 1 | |
| Степень защиты от пыли и воды | IP00 | |
| Изоляция рабочего спая | не изолирован | |
| Устойчивость к вибрации | группа исп.N2 | |
| Вид климатического исполнения | УЗ, ТЗ | |
| Материал защитной арматуры | l, мм | Рис. | НСХ | Материал защитной арматуры | l, мм | Рис. | НСХ |
|---|---|---|---|---|---|---|---|
| -00 | 1500 | 1 | ХА(К) | -10 | 1500 | 1 | ХК(L) |
| -01 | 2000 | -11 | 2000 | ||||
| -02 | 3000 | -12 | 3000 | ||||
| -03 | 4000 | -13 | 4000 | ||||
| -04 | 5000 | -14 | 5000 | ||||
| -05 | 1500 | 2 | -15 | 1500 | 2 | ||
| -06 | 2000 | -16 | 2000 | ||||
| -07 | 3000 | -17 | 3000 | ||||
| -08 | 4000 | -18 | 4000 | ||||
| -09 | 5000 | -19 | 5000 |
Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9712-01»
«Преобразователь термоэлектрический ТХК 9709-12»
ТХА — Провод ТЭСБ-ХА (в плетенке ХН78Т)
ТХК — Провод ТЭСА-ХК (в плетенке 12Х18Н10Т)

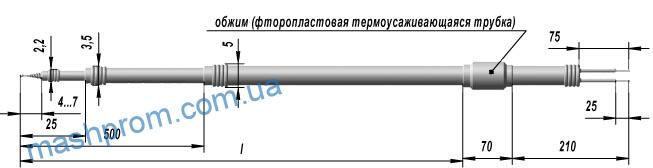

Рис.1
Рис.2
