Для измерения температуры плоских, цилиндрических и криволинейных поверхностей.
Технические характеристики по ТУ 4211-034-02566540-2005
| Технические характеристики | Поверхностный термоэлектрический преобразователь ТХА 9713 |
|---|---|
| Диапазон измеряемых температур, °C | -40…+450 |
| Номинальная статическая характеристика(НСХ) | ХА(К) |
| Класс допуска | 2 |
| Показатель тепловой инерции, с | 5 |
| Степень защиты от пыли и воды | IP00 |
| Материал защитной арматуры | фторопласт-4 |
| Исполнение рабочего спая | не изолирован |
| Устойчивость к вибрации | группа исп. L2 |
| Вид климатического исполнения | У3, Т3 |
| Конструктивное исполнение | Рис. | НСХ |
|---|---|---|
| -00 | 1 | ХА(К) |
| -01 | 2 |
Пример записи при заказе:
«Поверхностный термоэлектрический преобразователь ТХА 9713-01»
«Поверхностный термоэлектрический преобразователь ТХК 9713-02»
Схема 2

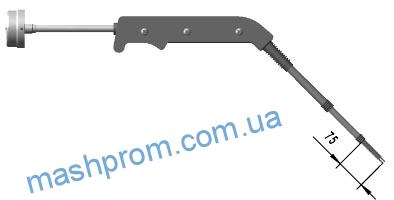

Рис.1

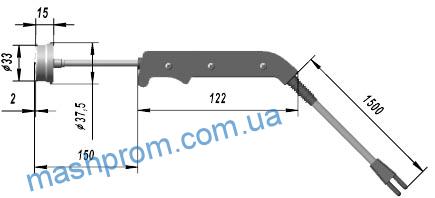

Рис.2
