ТУ 4214-053-10474265-05

Код по ОКП 42 1424

Руководство по эксплуатации УГЦ-1

Измерители гидростатического давления (уровнемеры) УГЦ-1, УГЦ-1-Ех предназначены для измерения уровня жидкостей, индикации значения уровня на цифровом табло, преобразования измеренного значения в унифицированный сигнал постоянного тока и сигнализации о выходе измеряемого уровня за пределы заданных значений.

Уровнемеры применяются для измерения уровня жидкостей, в том числе и агрессивных, во взрывоопасных производствах, а также в ёмкостях или резервуарах с избыточным давлением.

Уровнемеры состоят из первичного преобразователя (ПП) и измерительного прибора (ИП).

Модели уровнемеров отличаются исполнением первичного преобразователя. Для всех моделей измерительный прибор один и тот же.

Все модели с индексом Ех выполнены во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» с маркировкой ПП 0Ехia11CT6X. При установке ПП во взрывоопасной зоне, он подключается к ИП через барьер искрозащиты, входящий в комплект поставки.

Уровнемеры УГЦ-1.1, УГЦ-1.2 с индексом Д (дифференциальные) применяются для измерения уровня в закрытых ёмкостях с избыточным давлением.

Модели:
УГЦ-1.1, УГЦ-1.2 – погружаемая часть — колокол с трубкой (нержавеющая сталь или красная медь).
УГЦ-1.3 – первичный преобразователь вворачивается в бобышку, установленную на ёмкости. Датчик с разделительной мембраной.
УГЦ-1.4 – погружаемая часть – первичный преобразователь с гидрометрическим кабелем. Датчик с разделительной мембраной.
УГЦ-1.5 – погружаемая часть – датчик давления с электрическим кабелем, вложенным в нержавеющую трубку. Датчик с разделительной мембраной.

Измерительный прибор программируемый.
Пользователь может:
— задать реальное значение плотности измеряемой жидкости,
— выбрать диапазон изменения выходного сигнала (тока),
— настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпозиционного регулятора.

Первичный преобразователь питается от измерительного прибора напряжением постоянного тока +24 В.

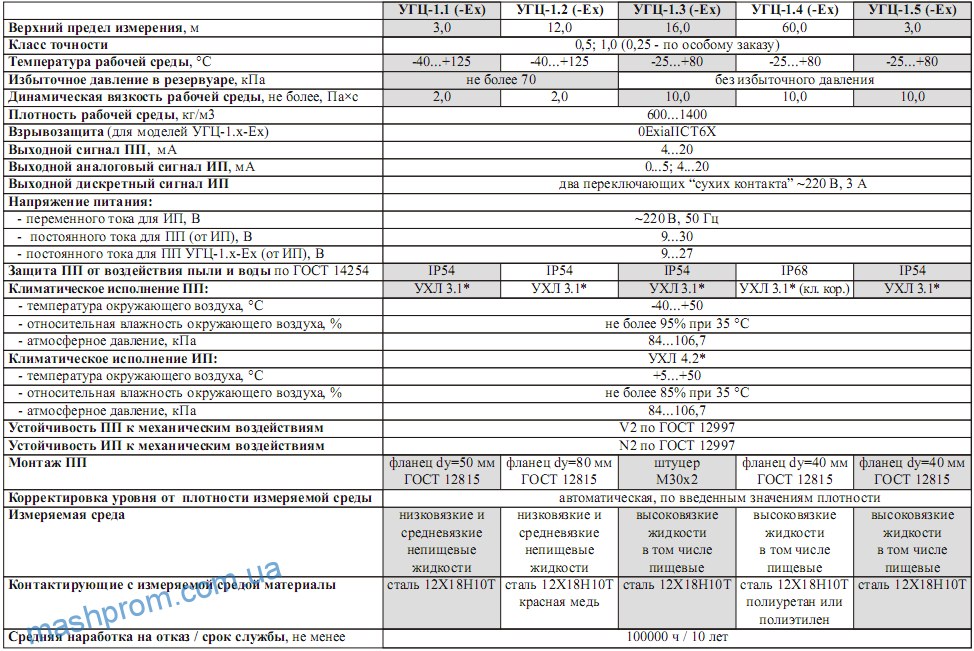

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Габаритные размеры

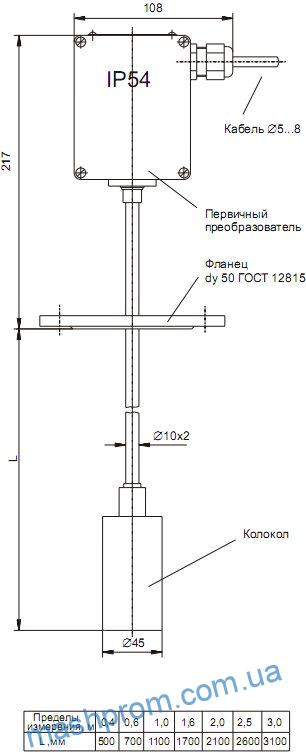

Рис. 1. УГЦ-1.1; УГЦ-1.1-Ex

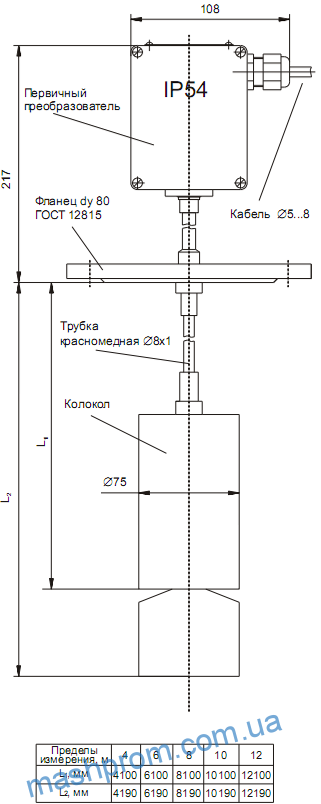

Рис. 2. УГЦ-1.2; УГЦ-1.2-Ex

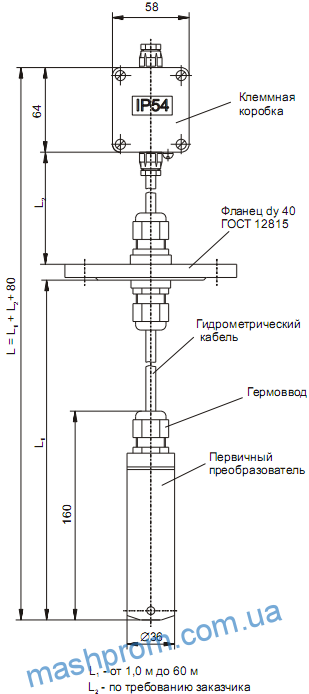

Рис. 3. УГЦ-1.4; УГЦ-1.4-Ex

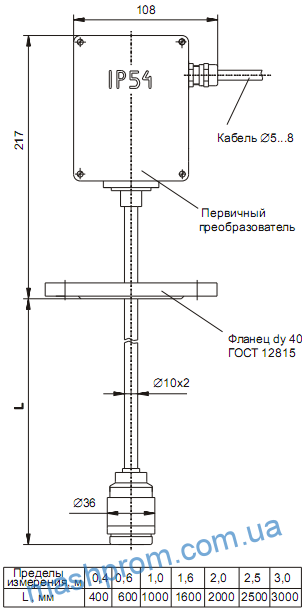

Рис. 4. УГЦ-1.5; УГЦ-1.5-Ex

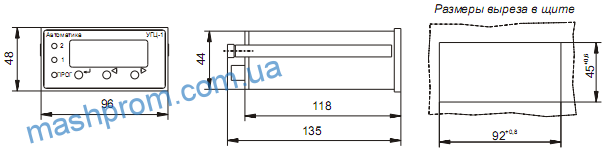

Рис. 5. Измерительный прибор

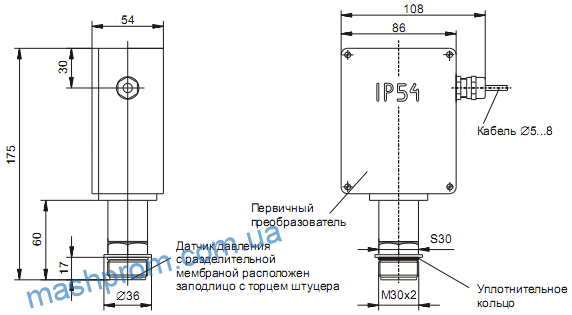

Рис. 6. УГЦ-1.3; УГЦ-1.3-Ex

Схема подключения

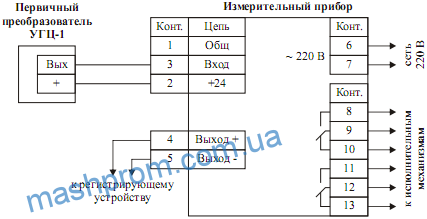

Рис. 7. Схема внешних электрических соединений УГЦ-1

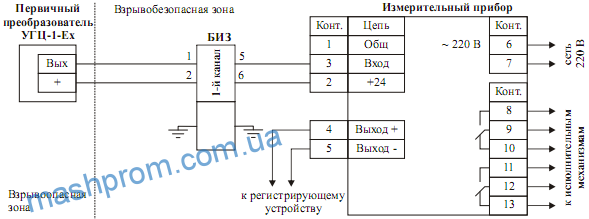

Рис. 8. Схема внешних электрических соединений УГЦ-1-Ех для размещения ПП во взрывоопасной зоне
