Штангенглубиномер ШГ-160 (0,05;0,1) предназначен для измерения глубины и высоты изделий, расстояний до выступов.

Инструмент состоит из рамки с закаленной измерительной поверхностью и штанги с измерительной поверхностью, оснащенной твердым сплавом. Рамка снабжена нониусом. Штанга выполнена с углубленной шкалой, благодаря чему исключается износ шкалы при перемещении штанги в рамке. Шкалы штанги и нониуса имеют матовое хромовое покрытие, исключающее бликование. По заказу потребителя Штангенглубиномеры изготовляются с микрометрической подачей рамки.

Пример условного обозначения штангенглубиномера с диапазоном измерения от 0 до 160 мм и значением отсчета по нониусу 0,05 мм — Штангенглубиномер ШГ-160-0,05 ГОСТ 162-90.

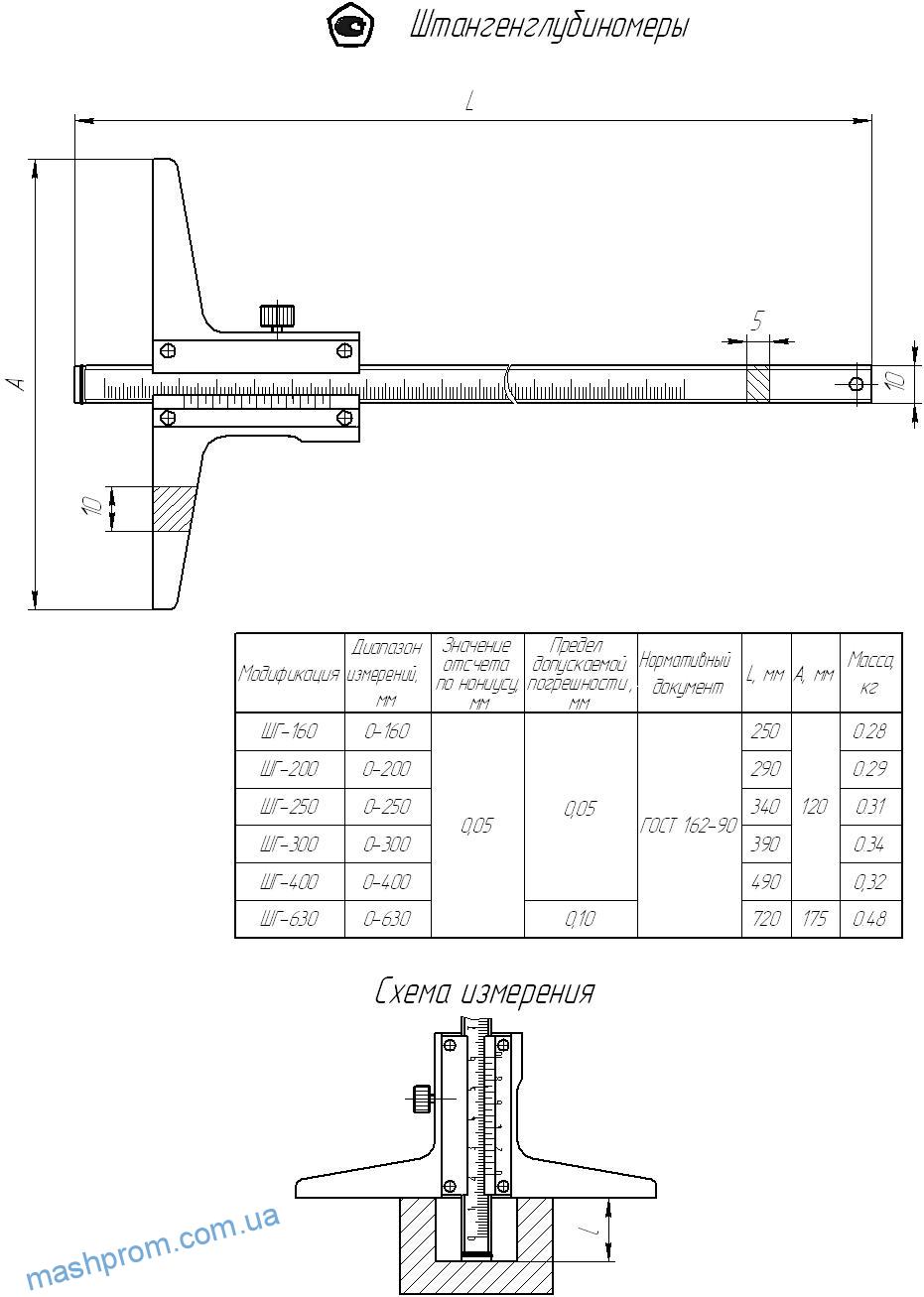

Габаритные размеры
