ТУ 3184-005-10785350-2003
Предназначены для выпуска конденсата и сжатого воздуха из пневматических приборов подвижного состава.
Применяется на подвижном составе железных дорог.
| Параметры | Условный номер | |||||
|---|---|---|---|---|---|---|
| 4330 | 4331 | 4332 | 4333 | 4333А | ||
| Максимальное рабочее давление, МПа (кгс/см²) | 1,0 (10) | |||||
| Диаметр условного прохода, мм | 8 | |||||
| Диаметр атмосферного отверстия, мм | – | 2 | ||||
| Присоединительная резьба | М20х1,5 | G ⅜ — B | G½ — B | G ¼ -B | G ¼-B | |
| Интервал рабочих температур | ±60 | |||||
| Габаритные размеры, мм | 101х31,2х45 | 95х28х44 | 101х28х44 | 95х28х44 | ||
| Масса не более, кг | 0,31 | 0,25 | 0,27 | 0,25 | ||
| Гарантийный срок хранения/эксплуатации, лет | 4/3 | |||||
| Аналог пробковых кранов по ОСТ 24.290.16-86 | 94А | 1050А | 4360А | 4200 | – | |
 |  |

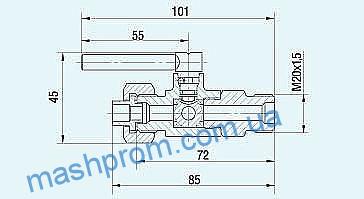

Сборочный чертеж водоспускного крана 4330 |
 |  |

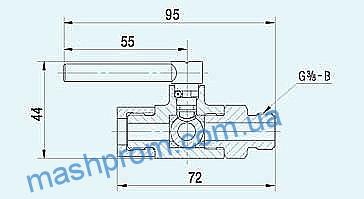

Сборочный чертеж водоспускного крана 4331 |
 |  |

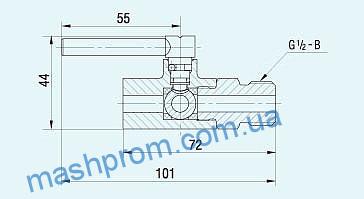

Сборочный чертеж водоспускного крана 4332 |
 |  |
Сборочный чертеж разобщительного крана 4333 |
 |  |

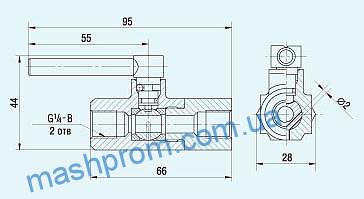

Сборочный чертеж разобщительного крана 4333А |
