B-тип — термошкафы Хиттерм®, ШПТ® и ШПТ-М® с усиленной конструкцией

B-тип - термошкафы Хиттерм®, ШПТ® и ШПТ-М® с усиленной конструкцией

Термошкафы Хиттерм®, ШПТ® и ШПТ-М® типа B с усиленной структурой устройства выдерживают большие нагрузки, монтируются на вертикальную плоскость, трубопровод или цоколь с помощью монтажных элементов (кронштейнов, закрепляющих хомутов на трубопровод, монтажных шин, трубных соединений и других крепежных деталей, выполненных по индивидуальному заказу).

Термошкафы специально разработаны для обогрева и защиты КИПиА, основных элементов автоматических систем управления, средств автоматизации и коммутационных устройств. Температурные шкафы типа B изготавливаются с одной либо с двумя дверями.

Назначение термошкафов:

  • использование термошкафов гарантирует незамерзание растворов и электронных  приборов;
  • защита оборудования от ультрафиолета, наледи, влажности  и т. д.;
  • обеспечение защиты оборудования при возгорании;
  • сохранение установленного температурного режима;
  • обогрев приборов.



Способы обеспечения взрывозащиты:

  • внешнее покрытие термошкафа антистатично (имеет сопротивление менее 109 Ом, а также элемент заземления);
  • в термошкафах применяются только искробезопасные электрические цепи;
  • степень пылезащиты и защиты от влаги  у термошкафов имеет показатель IP 65 (пыль не попадает в устройство и оно защищено от водяных струй с любого направления);
  • термошкафы имеют высокий предел прочности;
  • уровень пожаробезопасности термошкафа имеет показатель — Г1, это означает, что самостоятельное горение у него отсутствует и он слабогорюч;
  • у термошкафов исключается «самоотвинчивание» крепежных элементов;
  • у  термошкафов предусмотрено ограничение температуры нагрева наружных и внутренних частей, а также поверхности кабелей;
  • в устройстве термошкафов используются только сертифицированные взрывозащищенные гермовводы.



Технические характеристики

Допустимая зона установкиВ-1а, В-1г
Маркировка взрывозащиты1ЕхеmbIIT4/T5GbX
Степень пыле- влагозащитыIP65
Сопротивление поверхностиМенее 109 Ом
Климатическое исполнение по ГОСТУХЛ 1
КонструкцияДве оболочки из армированного стеклопластика толщиной по 3 мм, полость между которыми заполнена теплоизоляционным материалом
Материал внешней и внутренней оболочекСтеклопластик
Материал теплоизоляцииПенополиуретан, техмат, базальтовое волокно
ЦветСерый RAL 7032
ПожаробезопасностьГ1
Допустимый температурный режим эксплуатацииот -60 до +60 °С
Прочность на изгиб161 МПа
Ударная прочность72 кДж/м2
Стойкость к УФ-излучениямДа
Гарантийный срок эксплуатации18 месяцев
Срок службыНе менее 15 лет

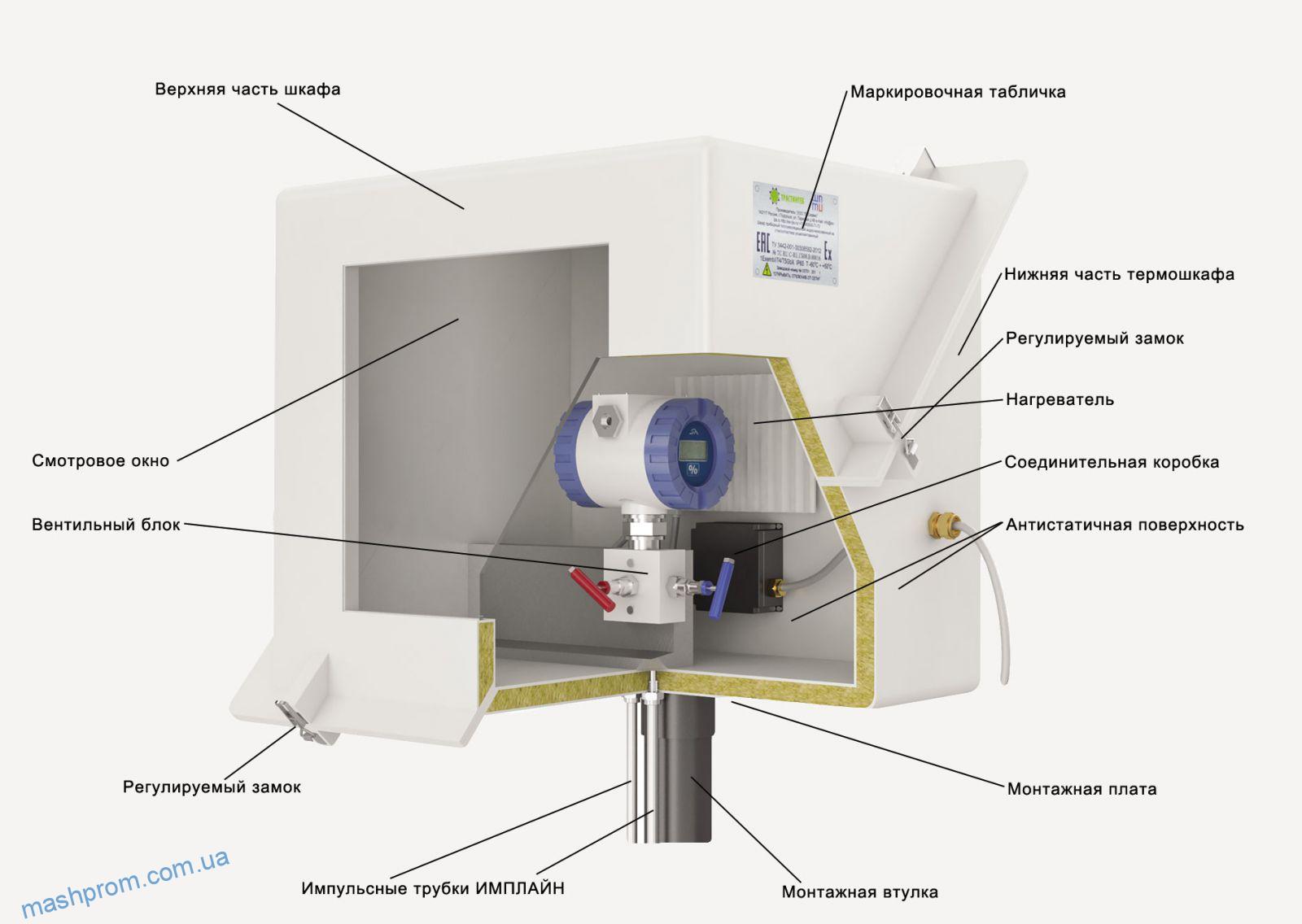

Схематичное изображение конструкции термошкафа

Термошкаф-ШПТ-М-в-разрезе

Термошкафы Хиттерм®, ШПТ® и ШПТ-М® производятся из стеклопластика, который лучше стали по показателям удельной прочности и в 3,5 раза меньше по весу. До настоящего времени стеклопластик применялся в самолетостроении, судостроении и в производстве космических аппаратов. Из стеклопластика также изготавливаются трубы, которые способны выдержать сильное гидравлическое давление, корпуса ракетных двигателей твердого топлива (РДДТ), не поддающиеся ржавчине, радиопрозрачные обтекатели, судна, корпуса лодок.

Термошкаф изготавливается из двойной стеклокомпозитной оболочки толщиной 35 мм.  Толщина каждой из стенок составляет 3 мм, внутри между ними плотно заложен теплоизоляционный материал из базальтового волокна и закрытоячеистого ППУ. Использование таких материалов в составе теплоизоляционного слоя предотвращает образование пустого пространства. Стеклопластиковая оболочка обеспечивает непревзойденную прочность и долговечность конструкции. Благодаря этому на поверхность термошкафа можно монтировать оборудование.

Элементы конструкции термошкафов B-типа.

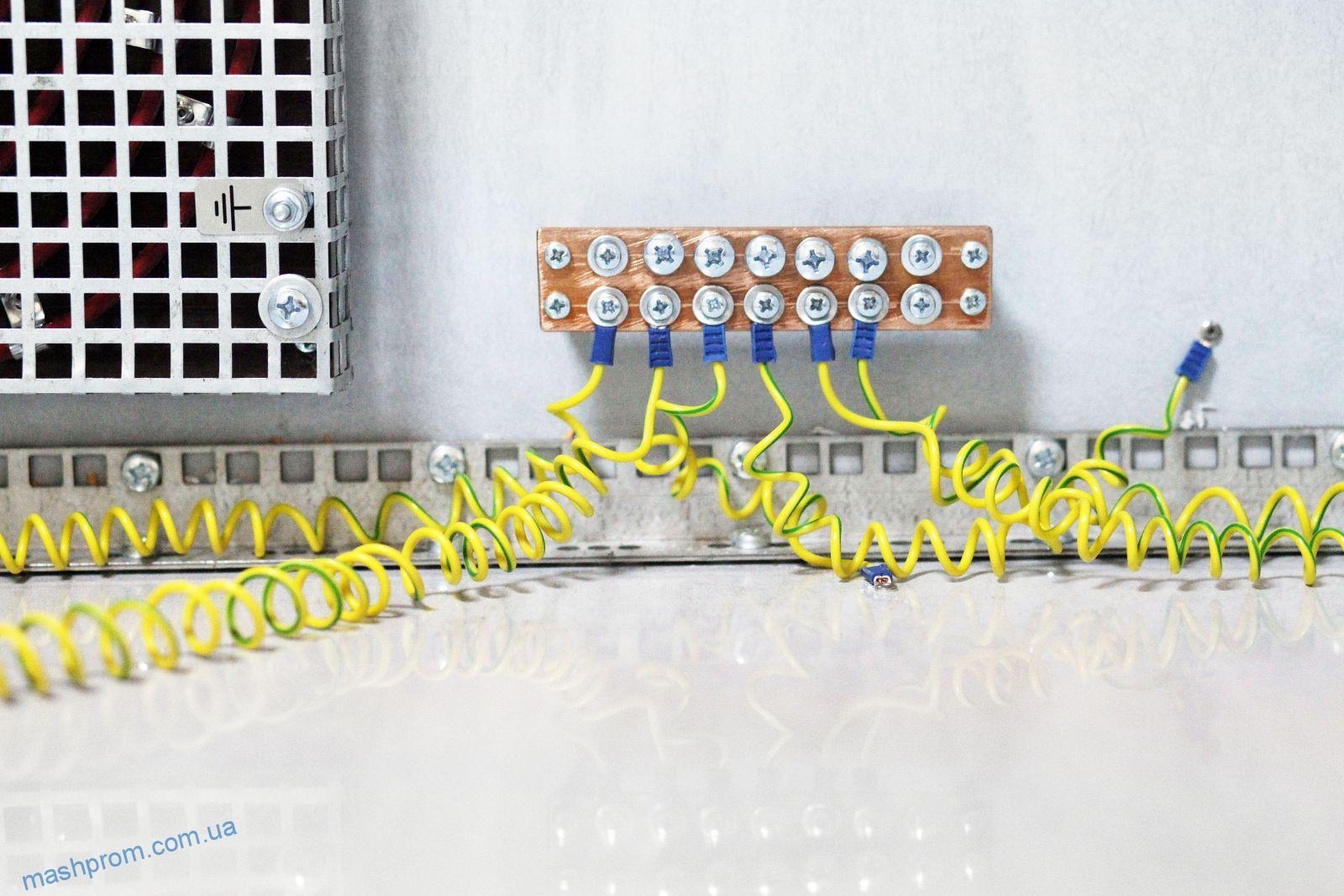

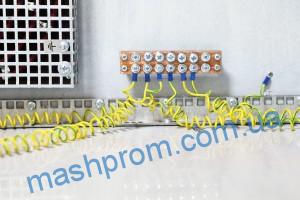

Шина заземления.                                                                                                       Подготовка для креплений РЫМ-болтов.

1(2)2(4)

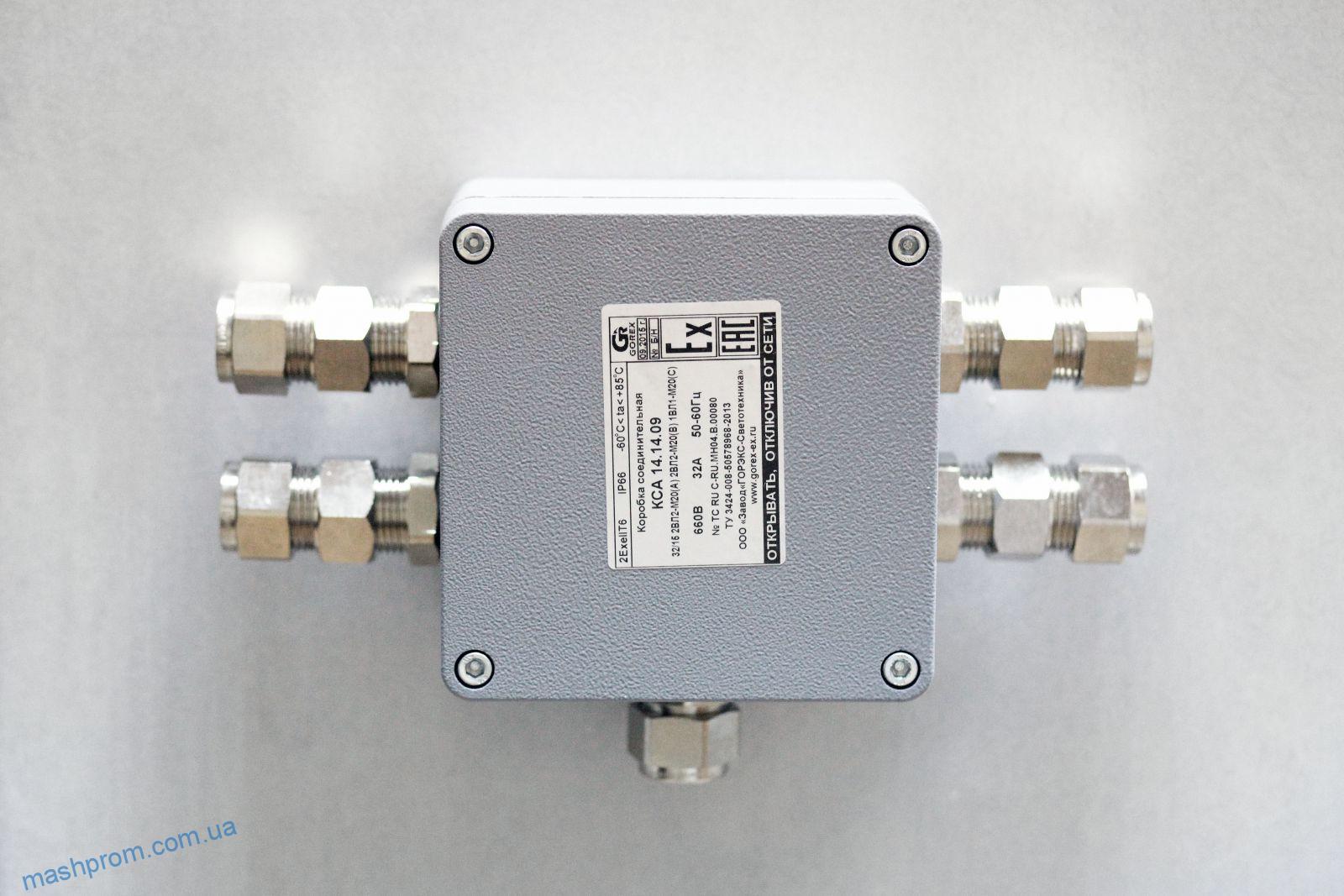

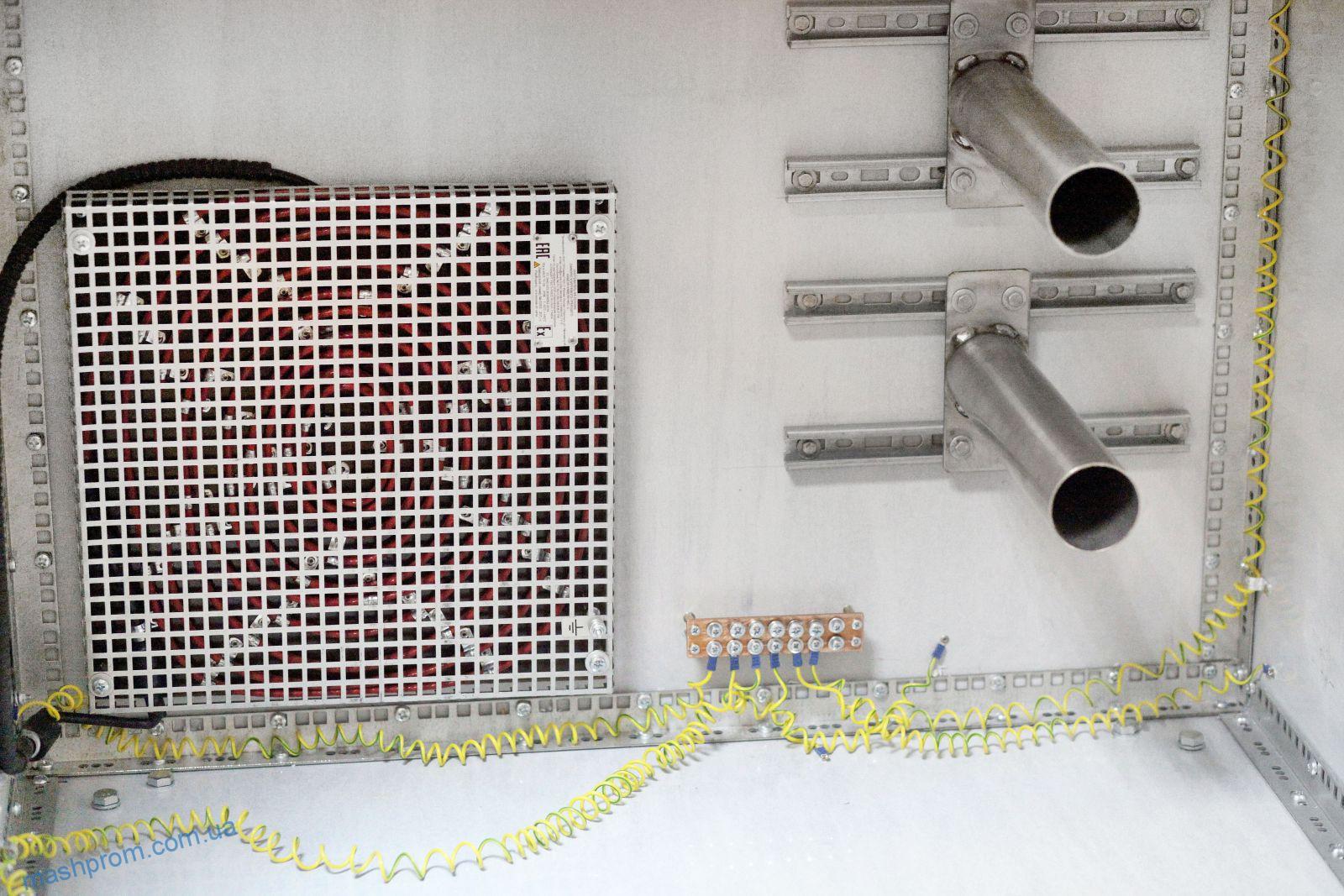

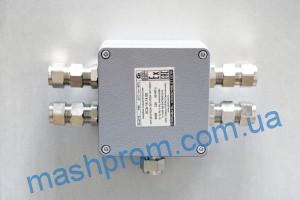

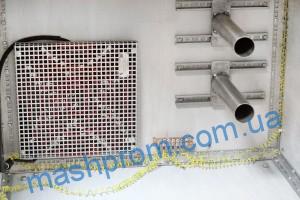

Взрывозащищеннный нагреватель НКС и трубные адаптеры.                                  Соединительная коробка для

подключения электронных элементов.

IMG_9171(1)3(1)

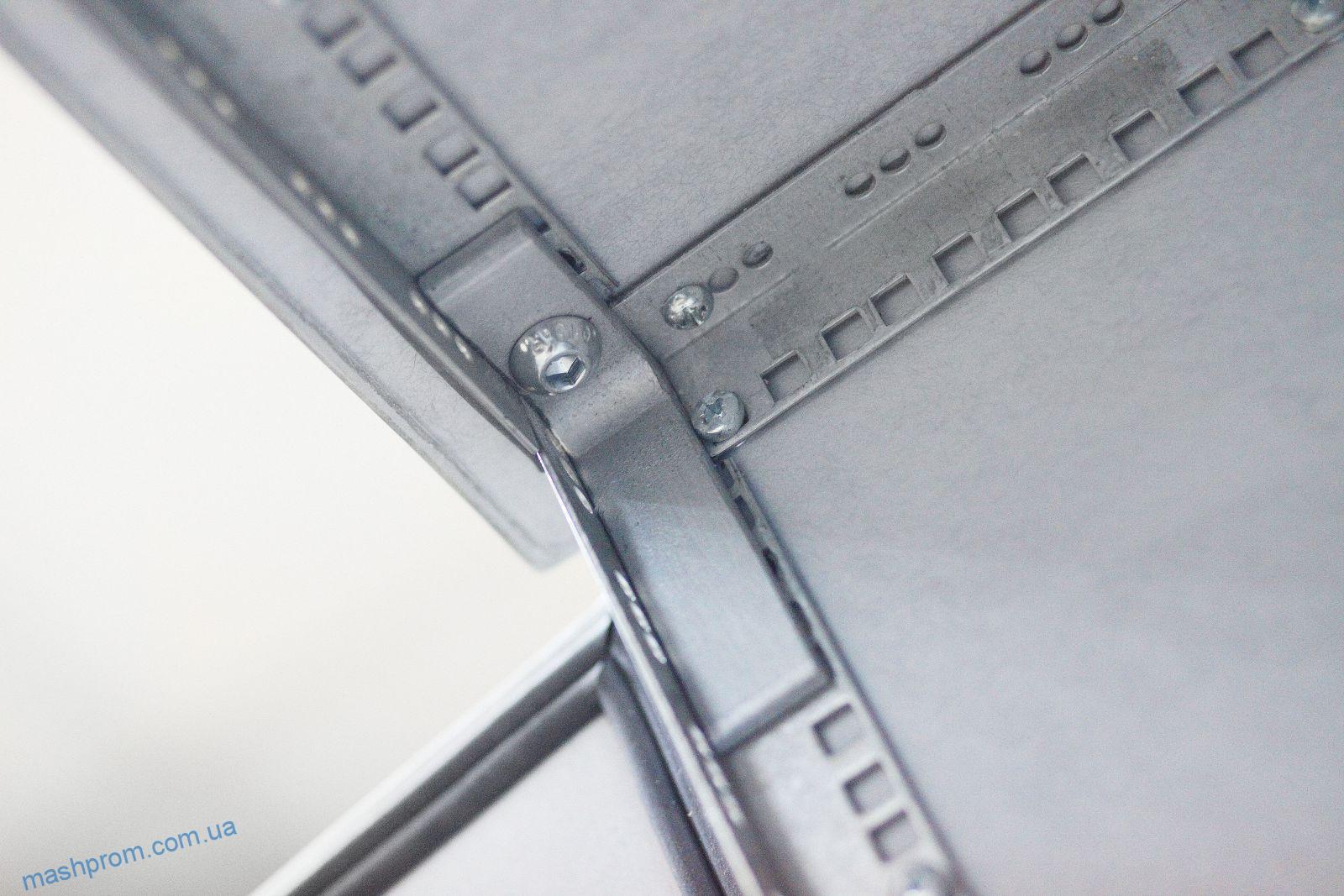

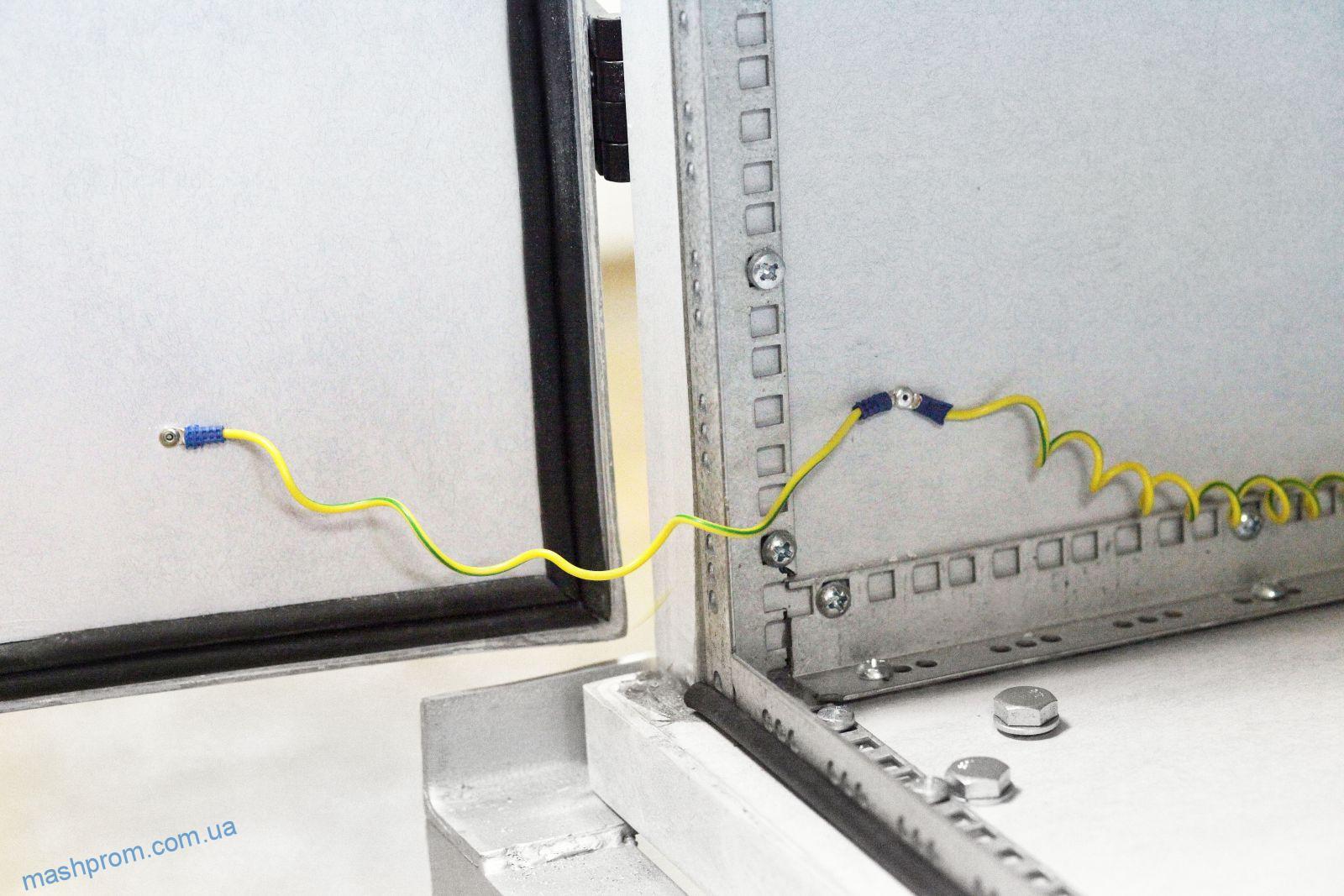

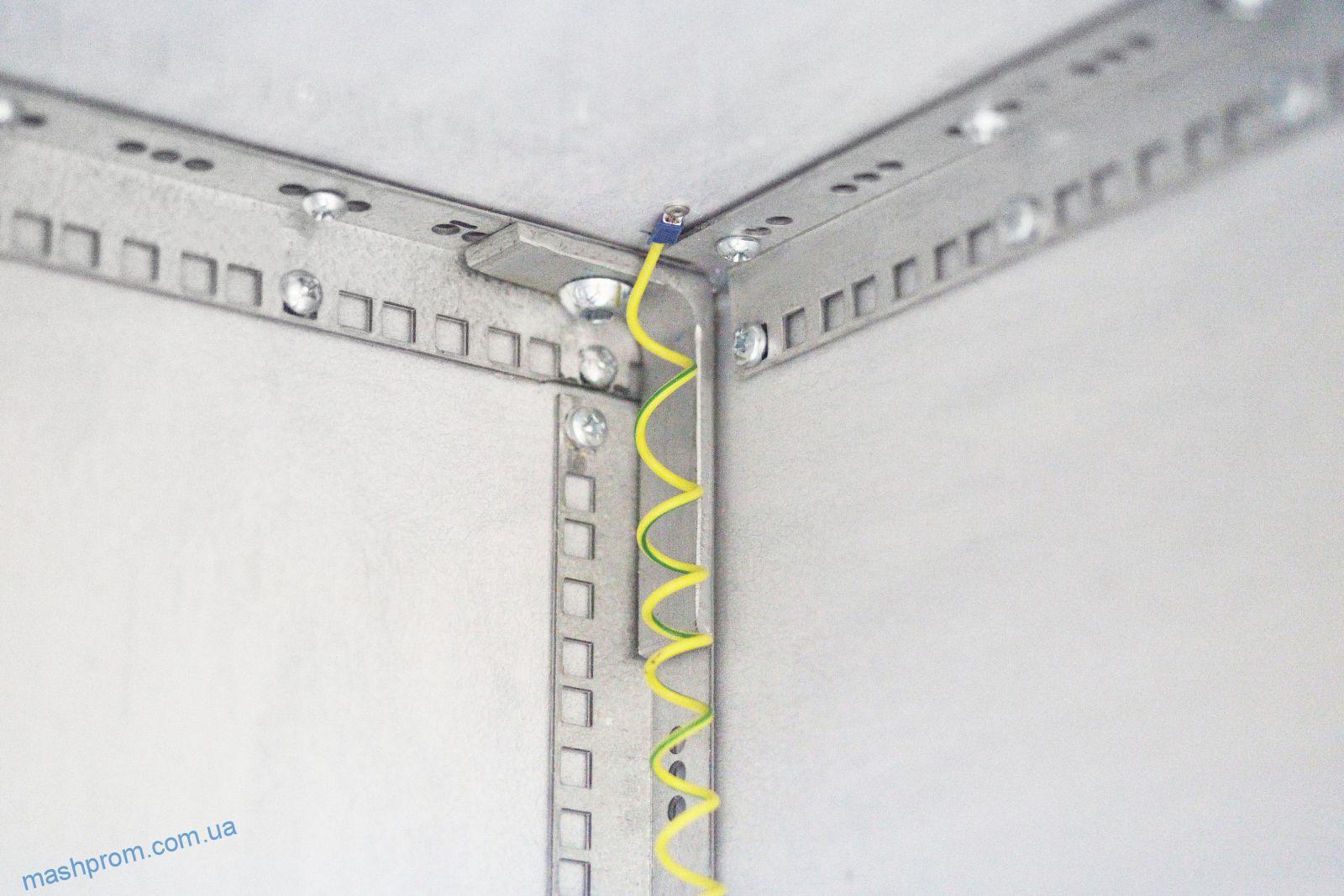

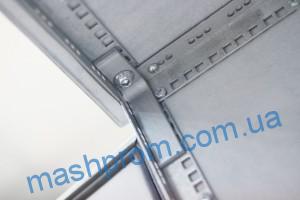

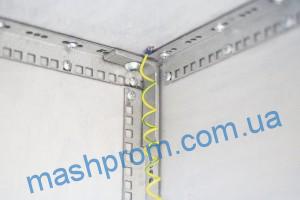

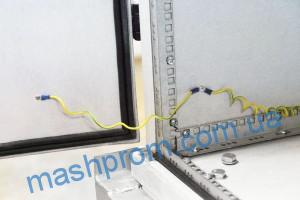

Угловое соединение термошкафа с системой заземления.                                      Система заземления

на подвижной части термошкафа.

IMG_9162(1)IMG_9191(1)

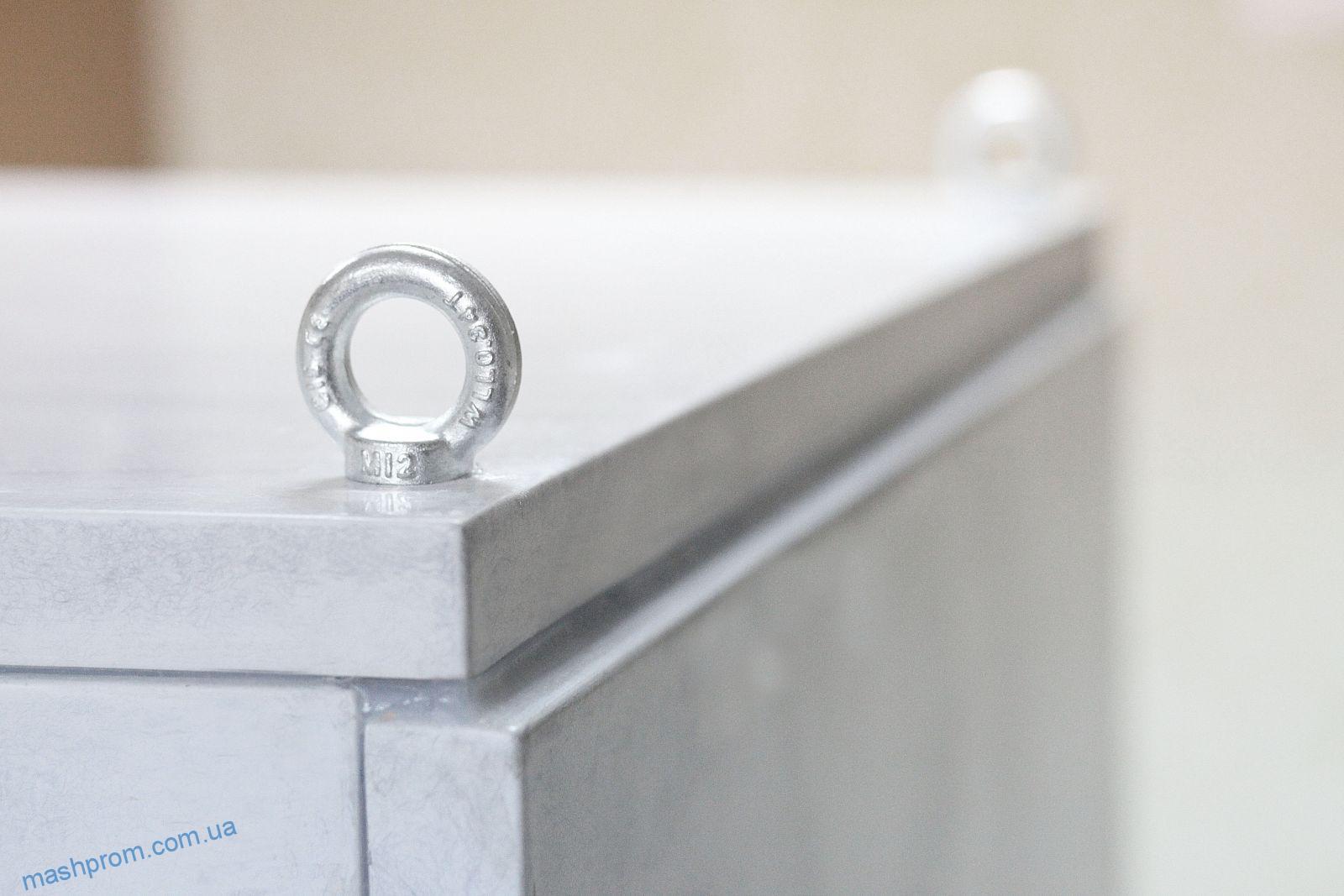

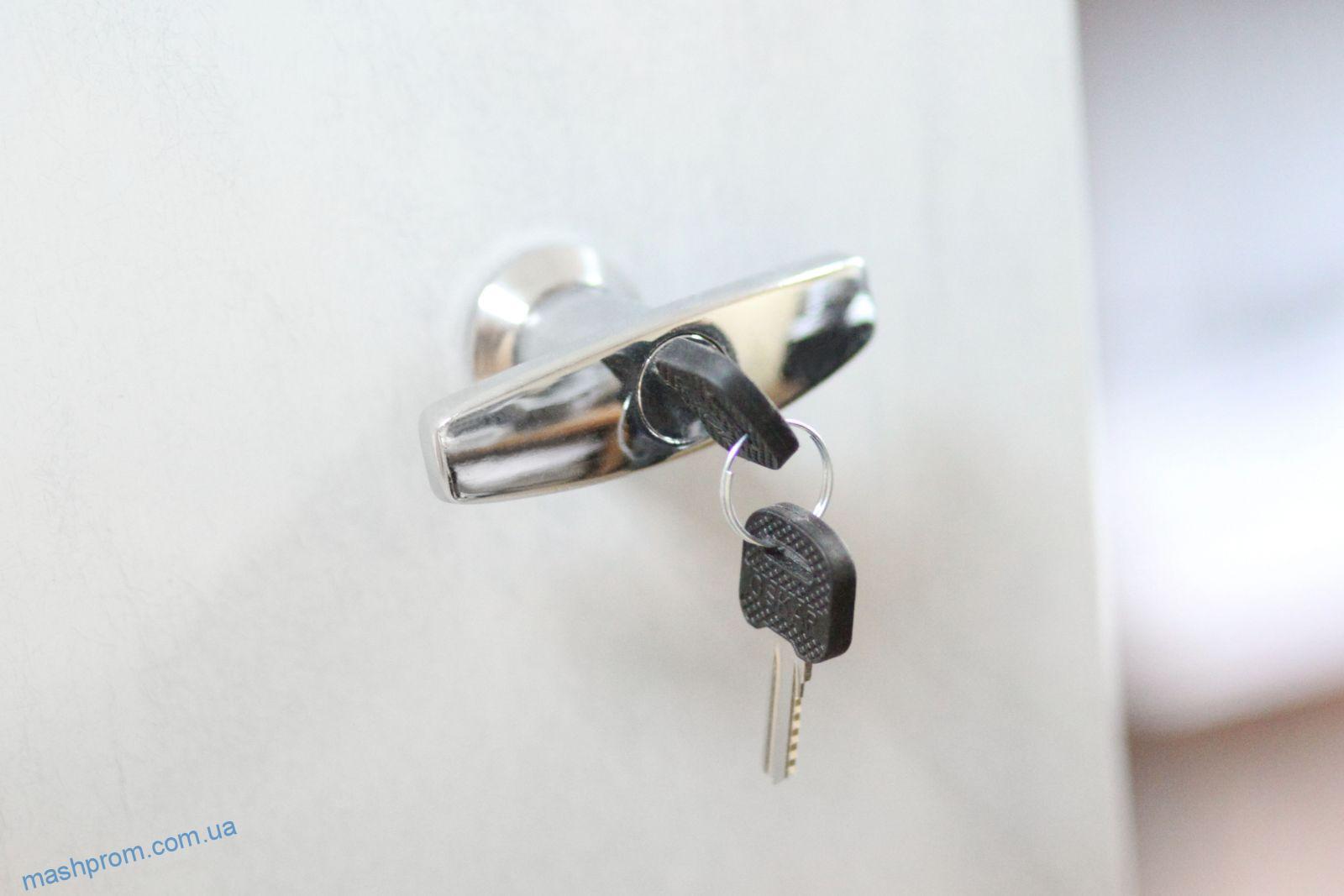

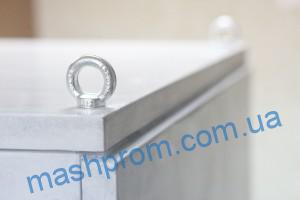

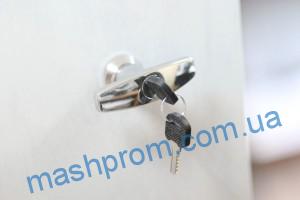

Т-образная ручка с замком с секретностью.                                                         РЫМ-болт для транспортировки

Материал: никелированная сталь.                                                                                 термошкафа при помощи строф.

IMG_9270IMG_9179

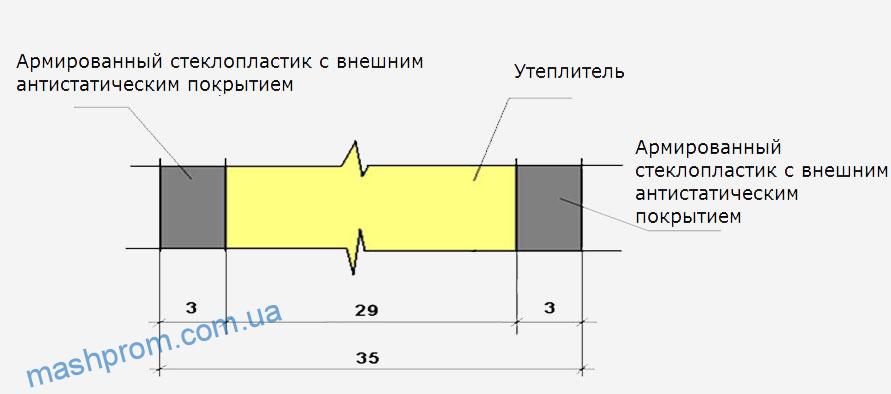

Стенка термошкафа в разрезе

Стенка-термошкафа-в-разрезе(1)
