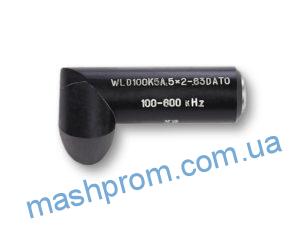

«Г-образный» ВТП для контроля сварных швов (чувствительный элемент расположен под углом 90˚ и развёрнут на 90˚ относительно продольной оси ВТП, схема включения Bridge)

«Г-образный»ВТП для контроля сварных швов (чувствительный элемент расположен под углом 90˚ и развёрнут на 90˚ относительно продольной оси ВТП, схема включения Bridge)


Технические характеристики

МаркировкаДиаметр рабочей

части «D», дюймов

Длина ВТП, дюймовДиапазон рабочих частот, кГцРазъёмКонтролируемый материалОбнаружение

дефектов под слоем ЛКП

Обнаружение

подповерхностных

дефектов

WLD100K5А.5×2-.2DAT0.2/52/50100-1000Lemo 04Feдо 0.3 мм+
WLD100K5А.5×2-.35DAT0.35/8.92/50100-1000Feдо 1 мм+
WLD100K5А.5×2-.43DAT0.43/10.92/50100-1000Feдо 1 мм+
WLD100K5А.5×2-.63DAT0.63/162/50100-600Feдо 1 мм+
WLD100K5А.5×2.5-1DAT01/25.42.5/65100-600Feдо 1.5 мм+
WLD100K.5×2.63DAТ0
123456789

1. WLD – (weld probe) преобразователи для контроля сварных швов.

2. Частота ВТП

«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.

3. Угол изгиба чувствительного элемента.

4. Длина изогнутой части, дюймов.

5. Общая длина ВТП, дюймов. При заказе может корректироваться.

6. Диаметр рабочей поверхности ВТП, дюймов.

7. Обозначение типа ВТП «А». А – абсолютный (Absolute).

8. «Т» (Transverse) обозначение поперечного расположения чувствительного элемента ВТП относительно продольной оси ВТП.

9. Номер модификации преобразователя.
