• Пусковой ток ~ 1,2 А max
• Стойкость к микросекундным импульсам большой энергии 4 кВ (L-N), 6 кВ (L-PE, N-PE)
• Грозозащита
• Защита от 380В
• Гальваническая изоляция
• Термозащита • ИПС вписывается в трубу с внутренним диаметром 58мм (корпус P)
• Соответствие стандартам по ЭМС и гармоникам сетевого тока
• Гарантия 4 года с момента начала эксплуатации, но не более 5 лет с момента производства
| ВЕРСИЯ | ВИД ИПС | ||||||
| ТИП P IP67 | |||||||
| |||||||
| Базовая версия |
| ||||||
| Базовая версия + поддержка диммирования PWM (ШИМ); 1-10В; Резистор |
| ||||||
| Базовая версия + улучшенная ЭМС в диапазоне 30-300 МГц |
| ||||||
| Базовая версия + поддержка диммирования PWM (ШИМ); 1-10В; Резистор + улучшенная ЭМС в диапазоне 30-300 МГц |
| ||||||
Технические характеристики
| Модель\Спецификация | ИПС 120-700Т IP67 | ИПС 120-1400Т IP67 | |
| Выходные параметры | Выходной ток | 0,70 А ±5% | 1,4 А ±5% |
| Допустимый диапазон выходного напряжения | 85 В — 172 В | 55 В — 85 В | |
| Пульсации выходного тока | <7 мА | <14 мА | |
| Пульсации светового потока светильника | <1% | ||
| Время включения | 0,9 с | ||
| Максимальная выходная мощность | 120 Вт | ||
| Входные параметры | Максимально потребляемая из сети мощность | 130 Вт | |
| Напряжение питания | 176B — 264B AC / 250B — 370В DC | ||
| Предельный диапазон напряжения питания 1 | 150B — 280B AC / 250B — 394B DC | ||
| Активный корректор мощности | есть | ||
| Частота напряжения питания | 50 Гц — 60 Гц | ||
| Коэффициент мощности 2 | ~ 0,98 | ~ 0,97 | |
| КПД 2 | ~ 92% | ~ 90% | |
| Потребляемый ток | 0,6 А | ||
| Пусковой ток | <1,2 А max | ||
| Ток утечки | <0,7 мА | ||
| Электромагнитная совместимость (радиопомехи) | ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013 | ||
| Защита | Защита от 380 В | Есть | |
| Защита от холостого хода | есть, восстанавливается автоматически | ||
| Превышение выходного напряжения, восстанавливается автоматически | >192 В | >120 В | |
| Защита от короткого замыкания | есть, восстанавливается автоматически | ||
| Защита от перенапряжения по сети3 | > 280 B, восстанавливается автоматически | ||
| Грозозащита | есть | ||
| Термозащита | Срабатывает при +90°С окружающей среды при нагреве поверхности, на которую установлен драйвер, до +90°С (при максимальной нагрузке на драйвер) | ||
| Стойкость к микросекундным импульсам большой энергии | 4 кВ (L-N), 6 кВ (L-PE, N-PE) | ||
| Условия эксплуатации | Температура окружающей среды | от -40°С до +60°С | |
| Влажность | любая | ||
| Вибрационные нагрузки, не более | 0,5-35 Гц, 5м/с2, 30 мин | ||
| Тип подключения | Вход-провод резиновый 3х0,75 мм2 длина 300 мм. Выход — провод резиновый 2х0,75 мм2 длина 300 мм. (температурный режим эксплуатации провода до — 40°С) | ||
| Безопасность | Гальваническая изоляция | есть | |
| Пробивное напряжение (вход-выход); (вход-земля); (выход-земля) | > 1,5 кВ АС | ||
| Сопротивление изоляции (между токовыведущими частями и корпусом) | > 200 МОм | ||
| Стандарты по общим требованиям и безопасности | Соответствует СТБ IEC 61347-1:2007 IDT/ГОСТ Р МЭК 61347-1-2011; IЕС 61347-2-13:2006 IDT/ГОСТ Р МЭК 61347-2-13-2001 | ||
| Габариты | Размеры ИПС (ДхШхВ), мм | 228 х 48,5 х 35,7 (тип P) | |
| Упаковка (коробка, ДхШхВ), мм | 310 х 205 х 143 | ||
| Вес, объем | 0,64 кг/шт; 7,9 кг/0,009 м3 — коробка (12 шт. в коробке) | ||
| Прочее | Условия хранения | от -60°С до +85°С | |
| Расчетное время работы на отказ | 60000 ч | ||
| Гарантия завода-изготовителя | 4 года со дня ввода в эксплуатацию изделия, но не > 5 лет с даты поставки | ||
Все параметры измерены при напряжении питания 220В АС и номинальной нагрузке при 25° С окружающей среды.
1- диапазон эксплуатации ИПС, при котором могут не выполняться заявленные характеристики источника, но обеспечивается работоспособность

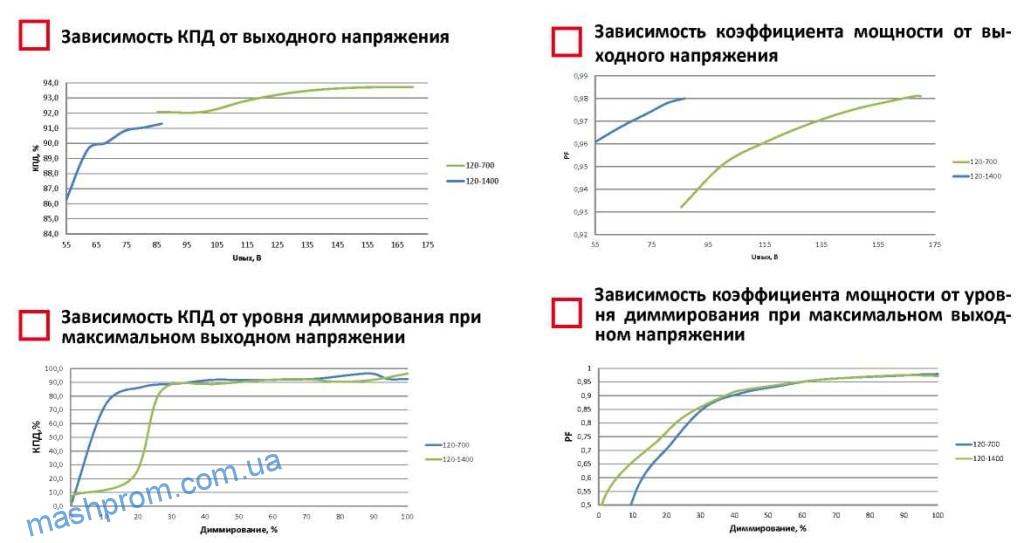

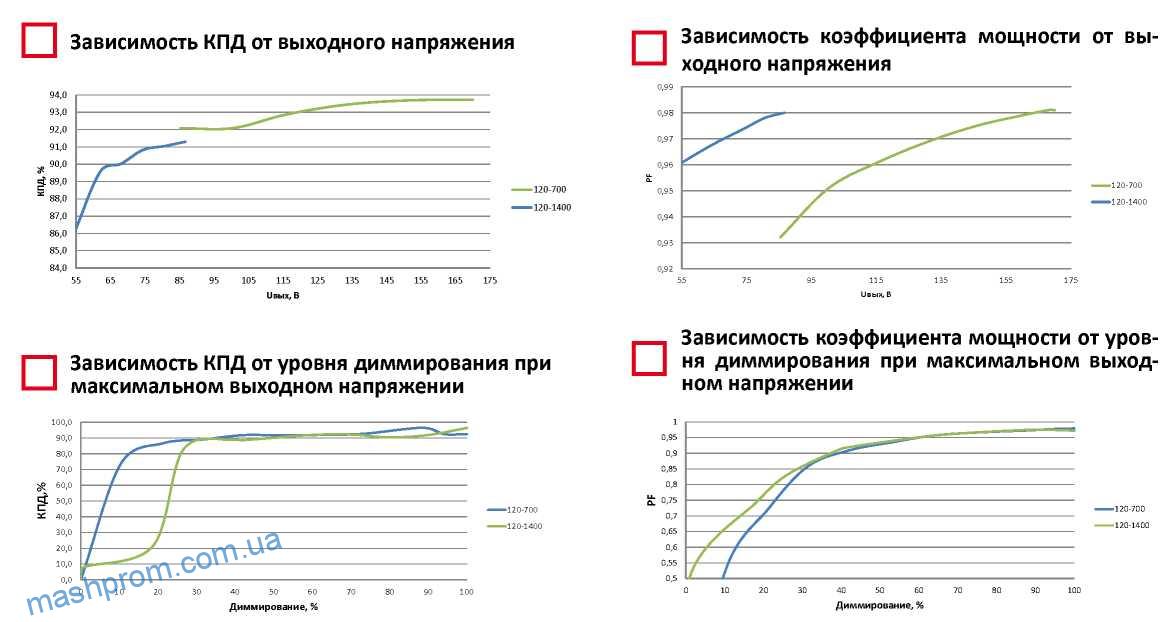

2- смотри график
3- При превышении входного напряжения по сети более 280 В АС драйвер переходит в прерывистый режим работы, при напряжении более 350 В АС драйвер выключается. Максимальное входное напряжение драйвера 420 В АС
При входном напряжении ниже допустимого характеристики драйвера могут изменяться.
Источник питания считается компонентом, который работает в комбинации с конечным прибором (светильником). Характеристики ЭМС будут зависеть от работы прибора (светильника) 61 сборе. Производители, которые будут использовать источник при сборке должны в инструкции к конечному оборудованию учитывать возможные изменения в значениях ЭМС
