• Рабочий режим эксплуатации: от -40° до +60° (предельный режим эксплуатации от -60° до +65°)
• Пусковой ток ~ 0,8 мА max
• Стойкость к микросекундным импульсам большой энергии 4 кВ (L-N), 6 кВ (L-PE, N-PE)
• Грозозащита
• Защита от 380В
• Гальваническая изоляция
• Термозащита
• ИПС вписывается в трубу с внутренним диаметром 58мм (корпус P)
• Соответствие стандартам по ЭМС и гармоникам сетевого тока • Гарантия 4 года с момента начала эксплуатации, но не более 5 лет с момента производства
В Базовую версию включено: Корректор мощности + Гальваническая изоляция + Пульсации не более 1% + Соответствие ЭМС в диапазоне от 9 кГц до 30 МГц + Защита от КЗ и ХХ + Защита от 380 В
| ВЕРСИЯ | ВИД ИПС | ||||||||||||||
| ТИП D-1 IP67 | ТИП P IP67 | ||||||||||||||
|
| ||||||||||||||
| Базовая версия |
|
| |||||||||||||
| Базовая версия + поддержка диммирования PWM (ШИМ); 1-10В; Резистор |
|
| |||||||||||||
| Базовая версия + улучшенная ЭМС в диапазоне 30-300 МГц |
|
| |||||||||||||
| Базовая версия + поддержка диммирования PWM (ШИМ); 1-10В; Резистор + улучшенная ЭМС в диапазоне 30-300 МГц |
|
| |||||||||||||
Технические характеристики
| Модель\Спецификация | ИПС 100-700Т | ИПС 100-1050Т | ИПС 100-1400Т | |
| Выходные параметры | Выходной ток | 0,70 А ±5% | 1,05 А ±5% | 1,4 А ±5% |
| Допустимый диапазон выходного напряжения | 85 В — 140 В | 60 В — 95 В | 55 В — 72 В | |
| Пульсации выходного тока | <7 мА | < 11 мА | < 14 мА | |
| Пульсации светового потока светильника | <1% | |||
| Время включения | 0,9 с | |||
| Максимальная выходная мощность | 103 Вт | 100 Вт | ||
| Входные параметры | Максимально потребляемая из сети мощность | 112 Вт | 110 Вт | |
| Напряжение питания | 176B — 264B AC / 250B — 370В DC | |||
| Предельный диапазон напряжения питания 1 | 150B — 280B AC / 250B — 394B DC | |||
| Активный корректор мощности | есть | |||
| Частота напряжения питания | 50 Гц — 60 Гц | |||
| Коэффициент мощности 2 | ~ 0,95 | |||
| КПД 2 | ~ 92% | ~ 91% | ~ 90% | |
| Потребляемый ток | 0,5 А | |||
| Пусковой ток | <0,8 А max | |||
| Ток утечки | <0,7 мА | |||
| Электромагнитная совместимость (радиопомехи) | ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013 | |||
| Защита | Защита от 380 В | Есть | ||
| Защита от холостого хода | есть, восстанавливается автоматически | |||
| Превышение выходного напряжения, восстанавливается автоматически | >145 В | |||
| Защита от короткого замыкания | есть, восстанавливается автоматически | |||
| Защита от перенапряжения по сети3 | > 280 B, восстанавливается автоматически | |||
| Грозозащита | есть | |||
| Термозащита | Срабатывает при +90°С окружающей среды при нагреве поверхности, на которую установлен драйвер, до +90°С (при максимальной нагрузке на драйвер) | |||
| Стойкость к микросекундным импульсам большой энергии | 4 кВ (L-N), 6 кВ (L-PE, N-PE) | |||
| Условия эксплуатации | Температура окружающей среды | от -40°С до +60°С | ||
| Влажность | любая | |||
| Вибрационные нагрузки, не более | 0,5-35 Гц, 5м/с2, 30 мин | |||
| Тип подключения | Вход-провод резиновый 3х0,75 мм2 длина 300 мм. Выход — провод резиновый 2х0,75 мм2 длина 300 мм. (температурный режим эксплуатации провода до — 40°С) | |||
| Безопасность | Гальваническая изоляция | есть | ||
| Пробивное напряжение (вход-выход); (вход-земля); (выход-земля) | > 1,5 кВ АС | |||
| Сопротивление изоляции (между токовыведущими частями и корпусом) | > 200 МОм | |||
| Стандарты по общим требованиям и безопасности | Соответствует СТБ IEC 61347-1:2007 IDT/ГОСТ Р МЭК 61347-1-2011; IEC 61347-2-13:2006 IDT/ГОСТ Р МЭК 61347-2-13-2001 | |||
| Габариты | Размеры ИПС (ДхШхВ), мм | 170 х 63,5 х 39,9 (тип D-1) | ||
| 228 х 48,5 х 35,7 (тип P) | ||||
| Упаковка (коробка, ДхШхВ), мм | 310 х 205 х 143 (тип D-1, P) | |||
| Вес, объем | 0,68 кг/шт; 9,72 кг/0,009 м3 — коробка (14 шт. в коробке) (Тип D-1) 0,64 кг/шт; 7,9 кг/0,009 м3 — коробка (12 шт. в коробке) (Тип P) | |||
| Прочее | Условия хранения | от -60°С до +85°С | ||
| Расчетное время работы на отказ | 60000 ч | |||
| Гарантия завода-изготовителя | 4 года со дня ввода в эксплуатацию изделия, но не >5 лет с даты поставки | |||
Все параметры измерены при напряжении питания 220В АС и номинальной нагрузке при 25° С окружающей среды.
1 — диапазон эксплуатации ИПС, при котором могут не выполняться заявленные характеристики источника, но обеспечивается работоспособность

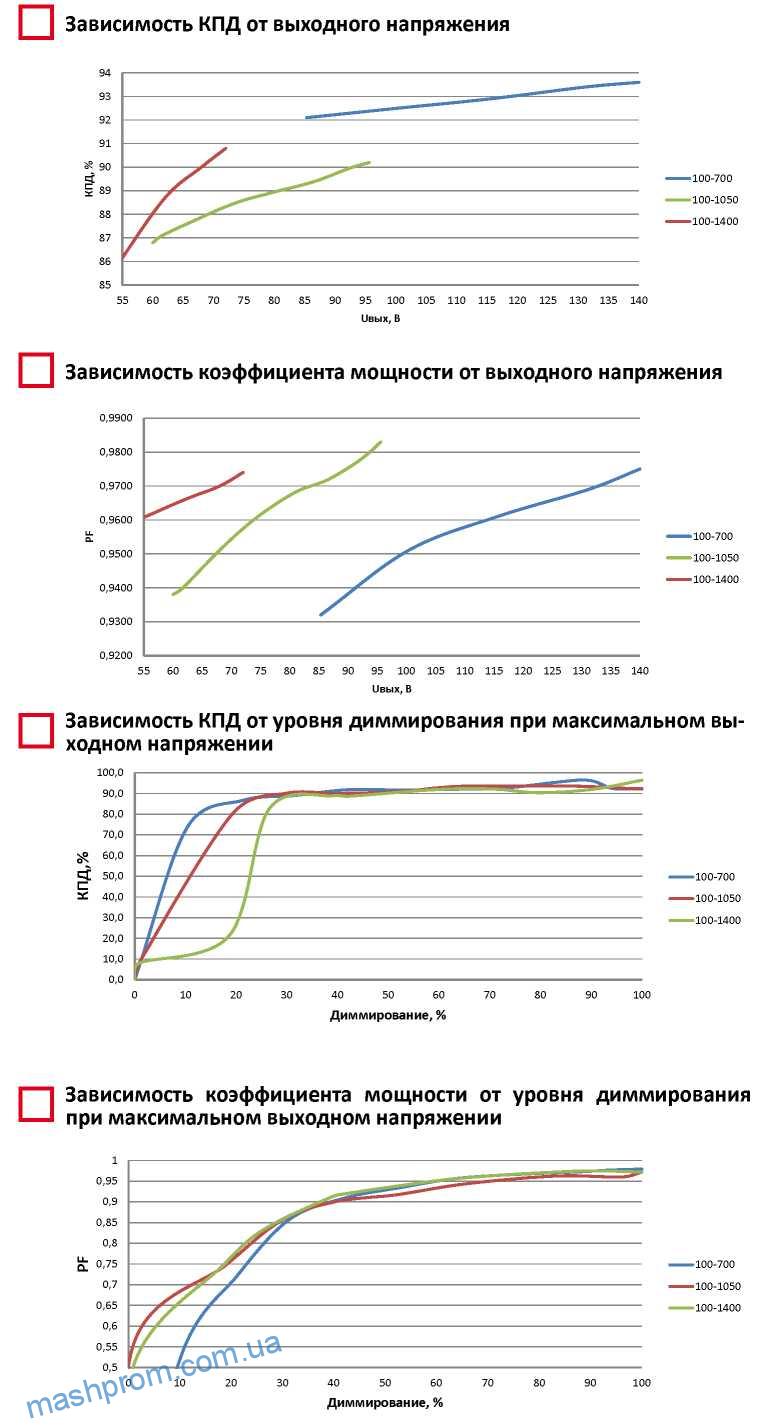

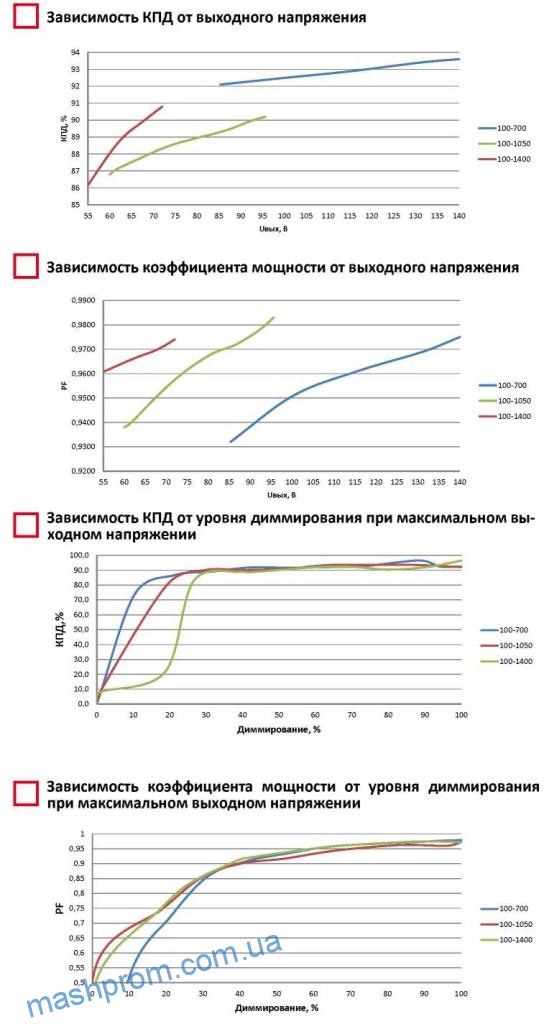

2 — смотри график
3 — При превышении входного напряжения по сети более 280 В АС драйвер переходит в прерывистый режим работы, при напряжении более 350 В АС драйвер выключается. Максимальное входное напряжение драйвера 420 В АС
При входном напряжении ниже допустимого характеристики драйвера могут изменяться.
Источник питания считается компонентом, который работает в комбинации с конечным прибором (светильником). Характеристики ЭМС будут зависеть от работы прибора (светильника) в сборе. Производители, которые будут использовать источник при сборке должны в инструкции к конечному оборудованию учитывать возможные изменения в значениях ЭМС
