Клапаны предохранительные запорные электромагнитные нормально-закрытые EVG MC/AC с автоматическим взводом

Клапаны предохранительные запорные электромагнитные нормально-закрытые EVG MC/AC с автоматическим взводом

Электромагнитные клапаны серий EVG MC/AC представляют собой быстродействующие
нормально закрытые клапаны, открывающиеся при подаче
напряжения на управляющий электромагнит и закрывающиеся при его
снятии. Клапаны предназначены для дистанционного управления подачей
газа в системах автоматики газопотребляющих установок.

Технические характеристики
Рабочая среда — природный газ ГОСТ 5542-87.
Напряжение питания, В:
постояного тока — 12, 24, 110;
переменного тока, 50 Гц — 230.
Максимальное рабочее давление, бар:
0,36 для DN15–25;
1,0 для DN32–DN100.
Рабочая температура — от –15 до +60 °C*.
Максимальная температура поверхности катушки — +75 °C.
Время закрывания — не более 1 сек.
Время открывания — не более 1 сек.
Класс герметичности — A.
Класс взрывозащиты — IP65.

Клапаны предохранительные запорные электромагнитные нормально-закрытые EVG MC/AC с автоматическим взводом



Клапаны предохранительные запорные электромагнитные нормально-закрытые EVG MC/AC с автоматическим взводом

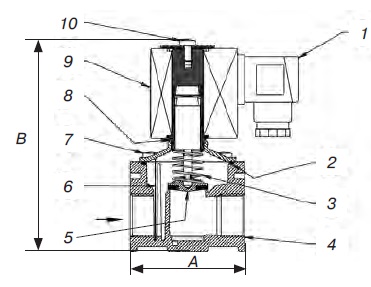

Нормально-закрытые электромагнитные клапаны
с автоматическим взводом EVG AC DN
15; DN 20; DN 25:
1 — коннектор; 2 — уплотнительное кольцо;
3 — пружина запирающая; 4 — корпус; 5 — затвор;
6 — фильтрующий элемент; 7 — крышка;
8 — муфта катушки электромагнита; 9 — катушка
электромагнита; 10 — винт крепления
катушки электромагнита

Клапаны предохранительные запорные электромагнитные нормально-закрытые EVG MC/AC с автоматическим взводом

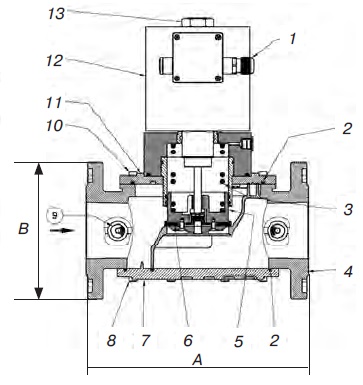

Нормально-закрытые электромагнитные
клапаны с автоматическим взводом EVG
MC DN 65; DN 80; DN 100:
1 — коннектор; 2 — уплотнительное кольцо;
3 — пружина запирающая; 4 — корпус;
5 — затвор; 6 — уплотняющая прокладка;
7 — пластина; 8 — винты крепления
пластины; 9 — штуцер; 10 — винты крепления
крышки; 11 — крышка; 12 — катушка
электромагнита; 13 — гайка крепления
катушки электромагнита

Клапаны предохранительные запорные электромагнитные нормально-закрытые EVG MC/AC с автоматическим взводомКлапаны предохранительные запорные электромагнитные нормально-закрытые EVG MC/AC с автоматическим взводом

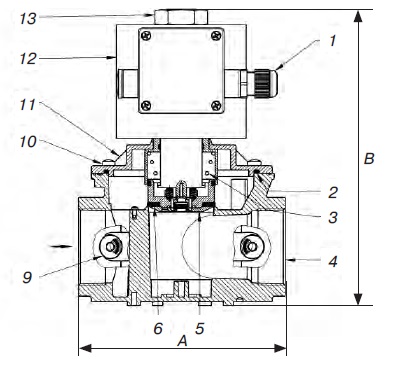

Нормально-закрытые электромагнитные клапаны
с автоматическим взводом EVG MC DN 32; DN 40; DN 50:
1 — коннектор; 2 — уплотнительное кольцо; 3 — запирающая пружина; 4 — корпус; 5 — затвор;
6 — уплотняющая прокладка; 9 — штуцер; 10 — винты крепления крышки; 11 — крышка;
12 — катушка электромагнитная; 13 — гайка крепления катушки электромагнита
