Клапан электромагнитный EVO/NC

Клапан электромагнитный EVO/NC

Надежные и практичные электромагнитные газовые клапаны MADAS EVO/NC (Pмакс =200 мбар) являются нормально закрытыми.

Высокоэффективные электромагнитные газовые клапаны EVO/NC(Pмакс =200 мбар) производства компании MADAS открываются автоматически при подаче электропитания на обмотку и закрываются при выключении питания.




Управление клапанами MADAS EVO/NC обеспечивается по средствам различных электронных сигнализаторов загазованности, термостатов, реле давления и т. п.




Технические характеристики электромагнитных газовых клапанов MADAS EVO/NC:

  • Применение: неагрессивные газы трех групп (сухие газы)
  • Резьбовые соединения, Rp (латунный корпус): (DN 10 ÷ DN 20) согласно EN 10226
  • Электропитание:
    • 12 В пост. тока,
    • 12 В/50 Гц,
    • 24 В пост. тока,
    • 24 В/50 Гц,
    • 110 В/50 Гц,
    • 230 В/50-60 Гц
  • Допустимые отклонения напряжения: -15% … +10%
  • Макс. рабочее давление: 200 мбар (20 кПа)
  • Температура окр. среды: -40 ÷ +60 °C
  • Макс. поверхностная температура: 75 °C
  • Уровень защиты: IP65
  • Класс: A
  • Группа: 2
  • Время закрытия: <1 сек.
  • Время открытия: <1 сек.
  • Обмотка:
    • Полиамидная смола, упакованная в стекловолокно;контакты
    • Типа DIN 43650; класс изоляции F (155°),
    • Класс эмалированной медной проволоки H (180°).
  • Материалы:
    • Латунь OT-58 (UNI EN 12164),
    • Нержавеющая сталь марки 430 F (UNI EN 10088),
    • Алюминий 11S (UNI 9002-5),
    • Бутадиенакрилонитрильный каучук (UNI 7702).



MADAS — Соответствия электромагнитных газовых клапанов:

  • Сертифицирован в ЕС по стандарту EN 161
  • Отвечает требованиям Директивы 90/396/EEC (по газовым системам)
  • Отвечает требованиям Директивы 94/9/EC (ATEX – по оборудованию для работы в потенциально взрывоопасных средах)
  • Отвечает требованиям Директивы 2004/108/EC (по электромагнитной совместимости)
  • Отвечает требованиям Директивы 2006/95/EC (по низковольтным системам)



Обмотки и контакты для электромагнитного газового клапана MADAS EVO/NC.:

Соединения
Напряжение
Код обмотки
Маркировка обмотки
Код контакта
Поглощение энергии (ВА)
Сопротивление (Ом)
DN10÷DN20
12 Vdc — 12 В пост. тока
BO-0030
12 V DC R
CN-0010
8 VA
16,8
12 V/50 Hz — 12 В/50 Гц
BO-0080
12 V DC D
CN-0050
17 VA
5,6
24 Vdc — 24 В пост. тока
BO-0040
24 V DC R
CN-0010
8 VA
66,8
24 V/50 Hz — 24 В/50 Гц
BO-0090
24 V DC D
CN-0050
26 VA
16,8
110 V/50 Hz — 110 В/50 Гц
BO-0075
110 V RAC
CN-0045
8 VA
1405
230 V/50-60 Hz — 230 В/50-60 Гц
BO-0050
220 V RAC
CN-0045
9 VA
5330
230 V/50-60 Hz — 230 В/50-60 Гц
BO-0110
230 V 50 Hz D
CN-0010
11
580

Клапан электромагнитный EVO/NC

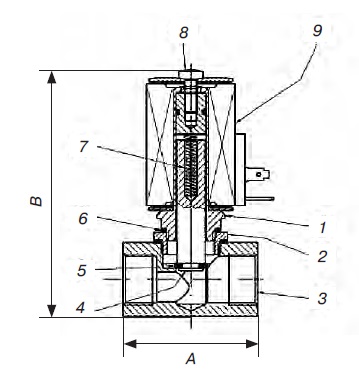

Автоматические нормально закрытые газовые клапаны EVO/NC:
1 — муфта катушки; 2 — латунное кольцо; 3 — корпус; 4 — подвижный сердечник; 5 — уплотняющая
прокладка; 6 — алюминиевая шайба; 7 — запирающая пружина; 8 — винт крепления
катушки; 9 — электромагнитная катушка
