РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ ЧЕРВЯЧНЫЕ NMRV 025 — 150

Опубликовано в рубрике Мотор-редукторы

Теги: мотор-редуктор, редуктор

РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ ЧЕРВЯЧНЫЕ NMRV 025 - 150

Червячные редукторы и мотор-редукторы серии NMRV 025 — 150 являются приводом общего назначения предназначены для изменения крутящих моментов и частоты вращения.

За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии.

Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положения.

Технические характеристики:

Обозначения:

P₁_n – требуемая минимальная мощность электродвигателя, KW
n₂– обороты на выходе из редуктора
M₂_n — крутящий момент на выходном валу редуктора, развиваемый при приданной мощности двигателя
i – передаточное число редуктора
F_r₂ – допустимая внешняя радиальная нагрузка, приложенная к середине посадочной части выходного вала редуктора
fs – сервис – фактор

Таблицы выбора

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,06	186.7	2.6	7.5	503	4.2	NMRV025	0,06х1400
	140	3.4	10	553	3.5
	93.3	4.9	15	633	2.5
	70	6.2	20	697	2
	56	7.5	25	751	1.8
	46.7	8.3	30	798	1.6
	35	10	40	878	1.3
	28	12	50	946	0.9
	23.3	14	60	1006	0.7
	186.7	2.6	7.5	683	6.9	NMRV030	0,06х1400
	140	3.4	10	752	5.4
	93.3	4.7	15	861	3.8
	70	6	20	948	3
	56	7	25	1021	3
	46.7	8	30	1085	2.5
	35	9.7	40	1194	1.9
	28	11.3	50	1286	1.5
	23.3	12.5	60	1367	1.3
	17.5	12.5	80	1504	0.9
	14	25	100	1620	1.3	NMRV025/30	0,06х1400
	9.3	33	150	1830	0.9
	7	41	200	1830	0.7
	5.6	45	250	1830	0.8
	4.7	56	300	3490	1.2	NMRV025/040	0,06х1400
	3.5	69	400	3490	0.9
	2.8	94	500	3490	0.7
	2.3	100	600	3490	0.6
	1.9	115	750	3490	0.5
	1.6	125	900	3490	0.5
	1.2	153	1200	3490	0.4
	0.93	185	1500	3490	0.3
	0.78	198	1800	3490	0.3
	0.58	247	2400	3490	0.2
	0.47	280	3000	3490	0.2
	0.35	295	4000	3490	0.1
	0.28	348	5000	3490	0.1
	4.7	55	300	3490	1.3	NMRV030/040	0,06х1400
	3.5	67	400	3490	0.9
	2.8	88	500	3490	0.6
	2.3	95	600	3490	0.7
	1.9	103	750	3490	0.6
	1.6	118	900	3490	0.5
	1.2	143	1200	3490	0.4
	0.93	166	1500	3490	0.4
	0.78	184	1800	3490	0.3
	0.58	217	2400	3490	0.2
	0.44	247	3000	3490	0.2
	0.35	278	4000	3490	0.1
	0.28	327	5000	3490	0.1
	1.6	118	900	4840	1	NMRV030/040	0,06х1400
	1.2	143	1200	4840	0.7
	0.93	166	1500	4840	0.7
	0.78	184	1800	4840	0.7
	0.58	227	2400	4840	0.5
	0.47	256	3000	4840	0.4
	0.35	278	4000	4840	0.3
	0.29	316	4800	4840	0.3

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,06	0.93	173	1500	6270	1.1	NMRV030/063	0,06х1400
	0.78	191	1800	6270	0.9
	0.58	227	2400	6270	0.8
	0.47	256	3000	6270	0.7
	0.35	295	4000	6270	0.6
	0.28	327	5000	6270	0.4
	0.58	267	2400	7380	1.1	NMRV040/075	0,06х1400
	0.47	305	3000	7380	0.8
	0.35	360	4000	7380	0.7
	0.28	409	5000	7380	0.5
	0.47	329	3000	8180	1.4	NMRV040/090	0,06х1400
	0.35	393	4000	8180	1.3
	0.28	430	5000	8180	1
0,09	373.3	1.2	7.5	399	3.9	NMRV025	0,09х2800
	280	2.6	10	439	3.4
	186.7	3.8	15	503	2.4
	140	4.9	20	553	1.9
	112	5.9	25	590	1.5
	93.3	6.7	30	633	1.3
	70	8.5	40	697	1.1
	56	10.0	50	751	0.9
	186.7	3.9	7.5	503	2.8	NMRV025	0,09х1400
	140	5.1	10	553	2.4
	93.3	7.3	15	633	1.6
	70	9.3	20	697	1.3
	56	11	25	751	1.2
	46.7	13	30	798	1.1
	35	16	40	878	0.9
	373.3	2.0	7.5	542	6.5	NMRV030	0,09х2800
	280	2.6	10	597	5
	186.7	3.7	15	683	3.5
	140	4.7	20	752	2.5
	112	5.5	25	810	2.8
	93.3	6.4	30	861	2.3
	70	8.0	40	948	1.7
	56	9.4	50	1021	1.4
	46.7	10	60	1085	1.1
	35	13	80	1194	0.9
	186.7	3.9	7.5	683	4.6	NMRV030	0,09х1400
	140	5.0	10	752	3.6
	93.3	7.0	15	861	2.5
	70	8.8	20	948	2
	56	10	25	1021	1.9
	46.7	12	30	1085	1.7
	35	14	40	1194	1.2
	28	17	50	1286	1
	23.3	18	60	1367	0.9
	28	18	100	1286	1.6	NMRV025/030	0,09х1400
	18.7	25	150	1472	1.1
	14	31	200	1620	0.9
	14	37	100	1620	0.8	NMRV025/030	0,09х1400
	9.3	50	150	1830	0.6
	7	61	200	1830	0.5
	5.6	68	250	1830	0.5
	4.7	77	300	1830	0.4
	3.5	106	400	1830	0.3
	2.8	117	500	1830	0.3

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,09	2.3	135	600	1830	0.2	NMRV025/030	0,09х1400
	1.9	149	750	1830	0.2
	1.6	167	900	1830	0.2
	1.2	201	1200	1830	0.1
	0.93	231	1500	1830	0.1
	0.78	264	1800	1830	0.1
	0.58	311	2400	1830	0.1
	0.47	347	3000	1830	0.1
	28	19	50	2475	2	NMRV040	0,09х1400
	23.3	21	60	2630	1.7
	17.5	25	80	2895	1.3
	14	29	100	3118	1
	9.3	43	300	3490	1.6	NMRV025/040	0,09х2800
	7	52	400	3490	1.2
	5.6	71	500	3490	0.8
	4.7	82	300	3490	0.8	NMRV030/040	0,09х1400
	3.5	103	400	4840	1.2	NMRV030/050	0,09х1400
	2.8	120	500	4840	1
	2.3	146	600	4840	0.9
	1.9	158	750	4840	0.8
	1.6	177	900	4840	0.7
	1.6	188	900	6270	1	NMRV030/063	0,09х1400
	1.2	222	1200	6270	0.9
	0.93	259	1500	6270	0.7
	0.93	305	1500	7380	1.1	NMRV040/075	0,09х1400
	0.78	331	1800	7380	1
	0.58	400	2400	7380	0.7
	0.47	494	3000	8180	0.9	NMRV040/090	0,09х1400
	0.35	589	4000	8180	0.8	NMRV040/090	0,09х1400
0,12	373.3	2.7	7.5	399	3	NMRV025	0,12х2800
	280	3.5	10	439	2.6
	186.7	5.1	15	503	1.8
	140	6.5	20	553	1.4
	112	7.9	25	590	1.1
	93.3	9.0	30	633	1
	70	11	40	697	0.8
	186.7	5.2	7.5	683	3.4	NMRV030	0,12х1400
	140	6.6	10	752	2.7
	93.3	9.3	15	861	1.9
	70	12	20	948	1.5
	56	14	25	1021	1.5
	46.7	16	30	1085	1.3
	35	19	40	1194	0.9
	28	22	50	1286	0.8
	46.7	17	30	2087	2.6	NMRV040	0,12х1400
	35	21	40	2298	1.9
	28	25	50	2475	1.5
	23.3	28	60	2630	1.3
	17.5	33	80	2895	1
	14	38	100	3118	0.8
	23.3	29	60	3610	2.3	NMRV050	0,12х1400
	17.5	35	80	3973	1.9
	14	39	100	4280	1.4
	4.7	112	300	4840	1.2	NMRV030/050	0,12х1400
	3.5	138	400	4840	0.9
	2.8	160	500	4840	0.7
	2.8	168	500	6270	1.3	NMRV030/063	0,12х1400

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,12	2.3	199	600	6270	1.1	NMRV030/063	0,12х1400
	1.9	217	750	6270	0.9	NMRV030/063	0,12х1400
	1.6	279	900	7380	1.2	NMRV040/075	0,12х1400
	1.2	344	1200	7380	0.9	NMRV040/075	0,12х1400
	0.78	470	1800	8180	0.9	NMRV040/090	0,12х1400
	0.58	593	2400	8180	0.9	NMRV040/090	0,12х1400
	0.47	731	3000	10320	1.2	NMRV050/110	0,12х1400
	0.35	884	4000	10320	1
	0.28	1023	5000	10320	0.8
0,18	373.3	4	7.5	542	3.2	NMRV030	0,18х2800
	280	5.2	10	597	2.5
	186.7	7.4	15	683	1.7
	140	9.5	20	752	1.3
	112	11	25	810	1.4
	93.3	13	30	861	1.1
	70	16	40	948	0.9
	186.7	7.7	7.5	683	2.3	NMRV030	0,18х1400
	140	10	10	752	1.8
	93.3	14	15	861	1.3
	70	18	20	948	1
	56	20	25	1021	0.9
	46.7	24	30	1085	0.8
	93.3	14	30	1657	2.4	NMRV040	0,18х2800
	70	17	40	1824	1.8
	56	21	50	1964	1.4
	70	19	20	1824	2	NMRV040	0,18х1400
	56	23	25	1964	1.7
	46.7	25	30	2087	1.7
	35	32	40	2298	1.3
	28	37	50	2475	1
	23.3	42	60	2630	0.8
	45	28	20	2113	1.5	NMRV040	0,18х900
	36	34	25	2276	1.3
	30	38	30	2419	1.3
	22.5	47	40	2662	1
	46.7	24	60	2865	2.1
	35	30	80	3153	1.5	NMRV050	0,18х2800
	28	34	100	3397	1.2
	35	33	40	3153	2.3
	28	39	50	3397	1.9
	23.3	44	60	3610	1.6	NMRV050	0,18х1400
	17.5	52	80	3973	1.2
	14	59	100	4280	0.9
	18	56	50	3936	1.4	NMRV050	0,18х900
	15	63	60	4183	1.1
	11.3	75	80	4604	0.9
	15	66	60	5467	2.1	NMRV063	0,18х900
	11.3	79	80	6018	1.6
	9	90	100	6270	1.4
	3.5	216	400	6270	1	NMRV030/063	0,18х1400
	2.8	252	500	6270	0.8	NMRV030/063	0,18х1400
	2.3	336	600	7380	1.1	NMRV040/075	0,18х1400
	1.9	371	750	7380	0.9
	1.6	419	900	7380	0.8
	1.2	544	1200	8180	1	NMRV040/090	0,18х1400
	0.93	647	1500	8180	0.8	NMRV040/090	0,18х1400
	0.78	727	1800	10320	1.5	NMRV050/110	0,18х1400
	0.58	948	2400	10320	1.1	NMRV050/110	0,18х1400

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,25	373,3	5,6	7,5	542	2.3	NMRV030	0,25х2800
	280	7,2	10	597	1.8
	186,7	10	15	683	1.3
	140	13	20	752	0.9
	112	15	25	810	1
	93,3	18	30	861	0.8
	186.7	11	7.5	1315	3.6	NMRV040	0,25х1400
	140	14	10	1447	2.8
	93.3	20	15	1657	1.9
	70	26	20	1824	1.5
	56	32	25	1964	1.2
	46.7	35	30	2087	1.3
	35	44	40	2298	0.9
	120	17	7.5	1524	2.6	NMRV040	0,25х900
	90	22	10	1677	2
	60	31	15	1920	1.4
	45	39	20	2113	1.1
	36	48	25	2276	0.9
	30	53	30	2419	0.9
	35	42	80	3153	1.1	NMRV050	0,25х2800
	28	48	100	3397	0.8	NMRV050	0,25х2800
	70	27	20	2503	2.7	NMRV050	0,25х1400
	56	32	25	2696	2.2
	46.7	36	30	2865	2.3
	35	46	40	3153	1.7
	28	54	50	3397	1.4
	23.3	60	60	3610	1.1
	17.5	72	80	3973	0.9
	45	40	20	2900	1.9	NMRV050	0,25х900
	36	48	25	3124	1.5
	30	54	30	3320	1.7
	22.5	67	40	3654	1.2
	18	78	50	3936	1
	15	88	60	4183	0.8
	28	55	50	4440	2.4	NMRV063	0,25х1400
	23.3	64	60	4719	2
	17.5	76	80	5193	1.6
	14	87	100	5595	1.4
	18	81	50	5145	1.8	NMRV063	0,25х900
	15	91	60	5467	1.5
	11.3	110	80	6018	1.2
	9	125	100	6270	1
	7	150	400	6270	1.4	NMRV030/063	0,25х2800
	5.6	175	500	6270	1.2	NMRV030/063	0,25х2800
	17.5	80	80	6130	2.3	NMRV075	0,25х1400
	14	94	100	6603	1.9	NMRV075	0,25х1400
	11.3	116	80	7103	1.7	NMRV075	0,25х900
	9	133	100	7380	1.4	NMRV075	0,25х900
	3.5	321	400	7380	1.1	NMRV040/075	0,25х1400
	2.8	375	500	7380	0.8	NMRV040/075	0,25х1400
	2.3	488	600	8180	1.2	NMRV040/090	0,25х1400
	1.9	553	750	8180	0.9
	1.6	612	900	8180	0.8
	1.2	776	1200	10320	1.3	NMRV050/110	0,25х1400
	0.93	924	1500	10320	1.2
	0.78	1010	1800	10320	1.1
	0.58	1358	2400	13500	1	NMRV063/130	0,25х1400
	0.47	1626	3000	13500	0.8	NMRV063/130	0,25х1400

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,25	0.35	1910	4000	13500	0.6	NMRV063/130	0,25х1400
	0.28	2132	5000	13500	0.5	NMRV063/130	0,25х1400
	0.8	1199	1800	18000	1.8	NMRV063/150	0,25х1400
	0.6	1446	2400	18000	1.8
	0.5	1713	3000	18000	1.4
	0.4	2026	4000	18000	0.9
	0.3	2251	5000	18000	0.7
0,37	373.3	8.3	7.5	1044	3.3	NMRV040	0,37х2800
	280	11	10	1149	2.6
	186.7	16	15	1315	1.9
	140	20	20	1447	1.4
	112	25	25	1559	1.1
	186.7	16	7.5	1315	2.4	NMRV040	0,37х1400
	140	21	10	1447	1.9
	93.3	30	15	1657	1.3
	70	39	20	1824	1
	56	47	25	1964	0.8
	46.7	52	30	2087	0.8
	112	25	25	2140	2	NMRV050	0,37х2800
	93.3	29	30	2274	2.2
	70	37	40	2503	1.6
	56	44	50	2696	1.2
	46.7	50	60	2865	1
	35	62	80	3153	0.7
	140	21	10	1987	3.3	NMRV050	0,37х1400
	93.3	31	15	2274	2.4
	70	39	20	2503	1.8
	56	47	25	2696	1.5
	46.7	54	30	2865	1.5
	35	68	40	3153	1.1
	28	80	50	3397	0.9
	23.3	89	60	3610	0.8
	120	25	7.5	2091	3.3	NMRV050	0,37х900
	90	33	10	2302	2.5
	60	47	15	2635	1.8
	45	59	20	2900	1.3
	36	72	25	3124	1
	30	80	30	3320	1.1
	35	70	40	4122	2.1	NMRV063	0,37х1400
	28	82	50	4440	1.6
	23.3	94	60	4719	1.4
	17.5	113	80	5193	1.1
	14	129	100	5595	0.9
	45	60	20	3791	2.4	NMRV063	0,37х900
	36	73	25	4084	1.9
	30	82	30	4339	2.1
	22.5	102	40	4776	1.6
	18	120	50	5145	1.2
	15	137	60	5467	1
	9.3	182	300	6270	1.3	NMRV030/063	0,37х2800
	7	222	400	6270	1	NMRV030/063	0,37х2800
	23.3	97	60	5569	2	NMRV075	0,37х1400
	17.5	119	80	6130	1.6
	14	139	100	6603	1.3
	18	124	50	6073	1.8	NMRV075	0,37х900
	15	141	60	6453	1.5
	11.3	172	80	7103	1.2
	9	196	100	7380	1

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,37	4.7	383	300	7380	1	NMRV040/075	0,37х1400
	3.5	474	400	7380	0.7	NMRV040/075	0,37х1400
	11.3	184	80	7859	1.7	NMRV090	0,37х900
	9	212	100	8180	1.3	NMRV090	0,37х900
	4.7	406	300	8180	1.5	NMRV040/090	0,37х1400
	3.5	505	400	8180	1.2	NMRV040/90	0,37х1400
	2.8	593	500	8180	0.9
	2.3	722	600	8180	0.8
	1.9	837	750	10320	1.3	NMRV050/110	0,37х1400
	1.6	928	900	10320	1.2
	1.2	1148	1200	10320	0.8
	0.93	1444	1500	13500	1.1	NMRV063/130	0,37х1400
	0.78	1586	1800	13500	0.9	NMRV063/130	0,37х1400
	0.8	1774	1800	18000	1.2	NMRV063/150	0,37х1400
	0.6	2141	2400	18000	1.2
	0.5	2535	3000	18000	0.9
0,55	373.3	12	7.5	1044	2.2	NMRV040	0,55х2800
	280	16	10	1149	1.8
	186.7	24	15	1315	1.3
	140	30	20	1447	0.9
	112	37	25	1559	0.8
	140	31	20	1987	1.7	NMRV050	0,55х2800
	112	38	25	2140	1.4
	93.3	43	30	2274	1.5
	70	55	40	2503	1.1
	56	65	50	2696	0.8
	46.7	74	60	2865	0.7
	186.7	24	7.5	1805	2.9	NMRV050	0,55х1400
	140	32	10	1987	2.2
	93.3	46	15	2274	1.6
	70	59	20	2503	1.2
	56	70	25	2696	1
	46.7	80	30	2865	1
	120	37	7.5	2091	2.2	NMRV050	0,55х900
	90	48	10	2302	1.7
	60	69	15	2635	1.2
	45	88	20	2900	0.9
	70	56	40	3272	1.9	NMRV063	0,55х2800
	56	68	50	3524	1.5
	46.7	78	60	3745	1.2
	35	96	80	4122	0.9
	28	111	100	4440	0.7
	70	60	20	3272	2.2	NMRV063	0,55х1400
	56	72	25	3524	1.8
	46.7	82	30	3745	1.9
	35	104	40	4122	1.4
	28	122	50	4440	1.1
	23.3	140	60	4719	0.9
	60	70	15	3444	2.2	NMRV063	0,55х900
	45	90	20	3791	1.6
	36	108	25	4084	1.3
	30	123	30	4339	1.4
	22.5	152	40	4776	1.1
	35	99	80	4865	1.1	NMRV075	0,55х2800
	28	116	100	5241	1	NMRV075	0,55х2800
	35	108	40	4865	2	NMRV075	0,55х1400
	28	128	50	5241	1.6

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,55	23.3	144	60	5569	1.4	NMRV075	0,55х1400
	17.5	177	80	6130	1.1
	14	206	100	6603	0.9
	30	124	30	5122	2	NMRV075	0,55х900
	22.5	156	40	5637	1.5
	18	184	50	6073	1.2
	15	210	60	6453	1
	17.5	189	80	6783	1.5	NMRV090	0,55х1400
	14	221	100	7306	1.2	NMRV090	0,55х1400
	18	196	50	6719	2	NMRV075	0,55х900
	15	224	60	7140	1.6
	11.3	274	80	7859	1.1
	9	315	100	8180	0.9
	9.3	305	300	8180	2	NMRV040/090	0,55х2800
	7	375	400	8180	1.5
	5.6	441	500	8180	1.2
	17.5	201	80	8571	2.6	NMRV110	0,55х1400
	14	236	100	9232	2	NMRV110	0,55х1400
	11.3	293	80	9931	1.9	NMRV110	0,55х900
	9	344	100	10320	1.5	NMRV110	0,55х900
	4.7	615	300	10320	2	NMRV050/110	0,55х1400
	3.5	810	400	10320	1.4
	2.8	938	500	10320	1.1
	2.3	1096	600	10320	1
	1.9	1244	750	10320	0.9
	2.8	957	500	13500	1.6	NMRV063/130	0,55х1400
	1.9	1382	750	13500	1.2
	1.2	2057	1200	13500	0.8
	0.8	2637	1800	1800	0.8	NMRV063/150	0,55х1400
	0.6	3182	2400	2400	0.8	NMRV063/150	0,55х1400
0,75	373.3	17	7.5	1433	3	NMRV050	0,75х2800
	280	22	10	1577	2.4
	186.7	31	15	1805	1.7
	140	41	20	1987	1.3
	112	49	25	2140	1
	93.3	56	30	2274	1.1
	186.7	33	7.5	1805	2.1	NMRV050	0,75х1400
	140	43	10	1987	1.6
	93.3	62	15	2274	1.2
	70	80	20	2503	0.9
	140	43	20	2597	2.3	NMRV063	0,75х2800
	112	52	25	2797	1.8
	93.3	60	30	2973	2
	70	77	40	3272	1.4
	56	92	50	3524	1.1
	46.7	106	60	3745	0.9
	9.3	63	15	2973	2.2	NMRV063	0,75х1400
	70	82	20	3272	1.6
	56	98	25	3524	1.3
	46.7	112	30	3745	1.4
	35	141	40	4122	1
	120	51	7.5	2734	2.9	NMRV063	0,75х900
	90	67	10	3009	2.3
	60	96	15	3444	1.6
	45	123	20	3791	1.2
	36	147	25	4084	0.9
	30	167	30	4339	1

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
0,75	46.7	107	60	4421	1.3	NMRV075	0,75х2800
	28	159	100	5241	0.8	NMRV075	0,75х2800
	56	101	25	4160	2	NMRV075	0,75х1400
	46.7	117	30	4421	2
	35	147	40	4865	1.5
	28	174	50	5241	1.2
	23.3	197	60	5569	1
	60	97	15	4065	2.4	NMRV075	0,75х900
	45	124	20	4474	1.9
	36	149	25	4820	1.4
	30	170	30	5122	1.5
	22.5	213	40	5637	1.1
	35	143	80	5383	1.6	NMRV090	0,75х2800
	28	169	100	5799	1.2	NMRV090	0,75х2800
	28	182	50	5799	1.8	NMRV090	0,75х1400
	23.3	209	60	6163	1.5
	17.5	258	80	6783	1.1
	14	302	100	7306	0.9
	30	179	30	5667	2.6	NMRV090	0,75х900
	22.5	226	40	6238	1.8
	18	267	50	6719	1.4
	15	306	60	7140	1.4
	7	512	400	8180	1.1	NMRV040/090	0,75х2800
	5.6	601	500	8180	0.9	NMRV040/090	0,75х2800
	17.5	274	80	8571	1.9	NMRV110	0,75х1400
	14	322	100	9232	1.5	NMRV110	0,75х1400
	15	325	60	9023	2.1	NMRV110	0,75х900
	11.3	399	80	9931	1.4
	9	470	100	10320	1.1
	9.3	424	300	10320	2.8	NMRV050/110	0,75х2800
	7	553	400	10320	2.1
	5.6	640	500	10320	1.6
	4.7	838	300	10320	1.5	NMRV050/110	0,75х1400
	3.5	1105	400	10320	1.1	NMRV050/110	0,75х1400
	11.3	399	80	12989	2.1	NMRV130	0,75х900
	9	470	100	13500	1.7	NMRV130	0,75х900
	2.8	1305	500	13500	1.1	NMRV063/130	0,75х1400
	2.3	1557	600	13500	1
	1.9	1772	750	13500	0.9
	1.6	2014	900	13500	0.8
	2.8	1290	500	18000	1.8	NMRV063/150	0,75х900
	2.3	1529	600	18000	1.7
	1.9	1783	750	18000	1.3
	1.6	2215	900	18000	0.9
	1.2	2680	1200	18000	1
1,1	373.3	25	7.5	1433	2.1	NMRV050	1,1х2800
	280	33	10	1577	1.6
	186.7	48	15	1805	1.2
	140	62	20	1987	0.9
	186.7	46	15	2359	2.1	NMRV063	1,1х2800
	140	60	20	2597	1.6
	112	72	25	2797	1.2
	93.3	82	30	2973	1.1
	70	104	40	3272	1
	120	75	7.5	2734	2	NMRV063	1,1х900
	90	98	10	3009	1.5
	60	140	15	3444	1.1
	45	180	20	3791	0.8

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
1,1	186.7	50	7.5	2359	2.6	NMRV063	1,1х1400
	140	65	10	2597	2
	93.3	92	15	2973	1.5
	70	120	20	3272	1.1
	56	144	25	3524	0.9
	46.7	164	30	3745	1
	112	77	25	3302	1.9	NMRV075	1,1х2800
	93.3	89	30	3509	1.9
	70	114	40	3862	1.4
	56	137	50	4160	1.1
	46.7	157	60	4421	0.9
	90	98	10	3551	2.3	NMRV075	1,1х900
	60	142	15	4065	1.6
	45	182	20	4474	1.3
	36	219	25	4820	1
	30	249	30	5122	1
	93.3	95	15	3509	2.1	NMRV075	1,1х1400
	70	122	20	3862	1.7
	56	148	25	4160	1.3
	46.7	171	30	4421	1.3
	35	216	40	4865	1
	35	210	80	5383	1.1	NMRV090	1,1х2800
	28	248	100	5799	0.8	NMRV090	1,1х2800
	36	228	25	5333	1.6	NMRV090	1,1х900
	30	263	30	5667	1.8
	22.5	331	40	6238	1.2
	18	391	50	6719	1
	15	448	60	7140	0.8
	35	222	40	5383	1.6	NMRV090	1,1х1400
	28	266	50	5799	1.3
	23.3	307	60	6163	1
	22.5	345	40	7882	2.3	NMRV110	1,1х900
	18	414	50	8491	1.8
	15	476	60	9023	1.4
	11.3	586	80	9931	1
	28	278	50	7328	2.3	NMRV110	1,1х1400
	23.3	325	60	7787	1.9
	17.5	402	80	8571	1.3
	14	473	100	9232	1
	9.3	621	300	10320	1.9	NMRV050/110	1,1х2800
	7	710	400	10320	1.4
	5.6	938	500	10320	1.1
	11.3	586	80	12989	1.4	NMRV130	1,1х900
	9	689	100	13500	1.1	NMRV130	1,1х900
	17.5	408	80	11210	2.1	NMRV130	1,1х1400
	14	480	100	12076	1.5	NMRV130	1,1х1400
	4.7	1274	300	13500	1.3	NMRV063/130	1,1х1400
	3.5	1621	400	13500	1
	2.8	1913	500	13500	0.8
	9.3	752	150	18000	3.1	NMRV063/150	1,1х1400
	7	966	200	18000	2.4
	5.6	1175	250	18000	1.7
	4.7	1364	300	18000	1.7
	3.5	1619	400	18000	1.6
	2.8	1893	500	18000	1.2
	2.3	2242	600	18000	1.2
	1.9	2616	750	18000	0.9

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
1,5	373.3	34	7.5	1433	1.5	NMRV050	1,5х2800
	280	45	10	1577	1.2
	186.7	65	15	1805	0.9
	186.7	68	7.5	2359	1.1	NMRV063	1,5х1400
	140	88	10	2597	1.5
	93.3	126	15	2973	1.1
	70	164	20	3272	0.8
	373.3	35	7.5	1873	2.7	NMRV063	1,5х2800
	280	45	10	2061	2.1
	186.7	66	15	2359	1.6
	140	86	20	2597	1.2
	112	105	25	2797	0.9
	93.3	120	30	2973	1
	120	103	7.5	3227	2	NMRV075	1,5х900
	90	134	10	3551	1.7
	60	193	15	4065	1.2
	140	89	10	3065	2.2	NMRV075	1,5х1400
	93.3	129	15	3509	1.5
	70	166	20	3862	1.3
	56	202	25	4160	1
	46.7	233	30	4421	1
	280	45	10	2433	3.1	NMRV075	1,5х2800
	186.7	66	15	2785	2.2
	140	86	20	3065	1.8
	112	105	25	3302	1.4
	93.3	121	30	3509	1.4
	70	156	40	3862	1
	56	187	50	4160	0.8
	46.7	215	60	4421	0.7
	90	137	10	3929	2.7	NMRV090	1,5х900
	60	198	15	4498	2.1
	45	258	20	4951	1.5
	36	310	25	5333	1.2
	30	358	30	5667	1.3
	70	170	20	4273	2.1	NMRV090	1,5х1400
	56	207	25	4603	1.6
	46.7	239	30	4891	1.7
	35	303	40	5383	1.2
	28	363	50	5799	0.9
	23.3	418	60	6163	0.8
	56	197	50	4603	1.4	NMRV090	1,5х2800
	46.7	227	60	4891	1.1	NMRV090	1,5х2800
	45	264	20	6256	2.7	NMRV110	1,5х900
	36	322	25	6739	2.4
	30	363	30	7161	2.3
	22.5	471	40	7882	1.7
	18	565	50	8491	1.3
	15	649	60	9023	1.1
	35	315	40	6803	2.2	NMRV110	1,5х1400
	28	379	50	7328	1.7
	23.3	443	60	7787	1.4
	17.5	548	80	8571	0.9
	46.7	236	60	6181	2	NMRV110	1,5х2800
	35	299	80	6803	1.3
	28	358	100	7328	1
	9.3	847	300	10320	1.4	NMRV050/110	1,5х2800
	7	1105	400	10320	1
	5.6	1279	500	10320	0.8

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
1.5	22.5	471	40	10309	2.3	NMRV130	1,5х900
	18	565	50	11105	1.8
	15	659	60	11801	1.4
	11.3	799	80	12989	1.1
	17.5	557	80	11210	1.5	NMRV130	1,5х1400
	14	655	100	12076	1.1	NMRV130	1,5х1400
	9.3	878	300	13500	1.9	NMRV063/130	1,5х2800
	7	1105	400	13500	1.4
	5.6	1305	500	13500	1.1
	4.7	1737	300	13500	1	NMRV063/130	1,5х1400
	3.5	2210	400	13500	0.7	NMRV063/130	1,5х1400
	9.3	1026	150	18000	2.3	NMRV063/150	1,5х1400
	7	1317	200	18000	1.8
	5.6	1602	250	18000	1.3
	4.7	1860	300	18000	1.3
	3.5	2208	400	18000	1.2
	2.8	2582	500	18000	0.9
	2.3	3057	600	18000	0.9
	373.3	51	7.5	1873	1.8	NMRV063	1,5х2800
	280	66	10	2061	1.5
	186.7	97	15	2359	1.1
	186.7	99	7.5	2785	1.8	NMRV075	1,5х1400
	140	131	10	3065	1.5
	93.3	189	15	3509	1
2,2	373.3	50	7.5	2210	2.5	NMRV075	2,2х2800
	280	66	10	2433	2.1
	186.7	97	15	2785	1.5
	140	126	20	3065	1.3
	112	154	25	3302	1
	93.3	178	30	3509	0.9
	186.7	100	7.5	3081	2.9	NMRV090	2,2х1400
	140	132	10	3391	2.3
	93.3	191	15	3882	1.9
	70	249	20	4273	1.4
	56	304	25	4603	1.1
	46.7	351	30	4891	1.2
	120	154	7.5	3570	2.2	NMRV090	2,2х900
	90	201	10	3929	1.8
	60	291	15	4498	1.4
	45	378	20	4951	1
	140	129	20	3391	2	NMRV090	2,2х2800
	112	159	25	3653	1.6
	93.3	185	30	3882	1.7
	70	237	40	4273	1.2
	56	289	50	4603	0.9
	70	255	20	5399	2.5	NMRV110	2,2х1400
	56	311	25	5816	2.2
	46.7	355	30	6181	2
	35	462	40	6803	1.5
	28	555	50	7328	1.2
	23.3	649	60	7787	1
	90	203	10	4965	3.5	NMRV110	2,2х900
	60	294	15	5684	2.6
	45	388	20	6256	1.9
	36	473	25	6739	1.6
	30	532	30	7161	1.6
	112	161	25	4616	3.1	NMRV110	2,2х2800
	93.3	187	30	4905	3	NMRV110	2,2х2800

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
2.2	70	243	40	5399	2.1	NMRV110	2,2х2800
	56	296	50	5816	1.7
	46.7	346	60	6181	1.4
	35	468	40	8897	2.2	NMRV130	2,2х1400
	28	563	50	9584	1.7
	23.3	658	60	10185	1.4
	17.5	816	80	11210	1
	36	473	25	8814	2.2	NMRV130	2,2х900
	30	539	30	9366	2.1
	22.5	691	40	10309	1.6
	18	829	50	11105	1.2
	15	966	60	11801	1
	35	444	80	8897	1.3	NMRV130	2,2х2800
	28	525	100	9584	1	NMRV130	2,2х2800
	28	570	50	13100	2.5	NMRV150	2,2х1400
	23.3	657	60	13920	1.9
	17.5	816	80	15320	1.4
	14	960	100	16500	1
3,0	373.3	68	7.5	2210	1.9	NMRV075	3,0х2800
	280	90	10	2433	1.6	NMRV075	3,0х2800
	186.7	135	7.5	2785	1.4	NMRV075	3,0х1400
	140	178	10	3065	1.1
	93.3	258	15	3509	0.8
	373.3	70	7.5	2446	3	NMRV090	3,0х2800
	280	92	10	2692	2.6	NMRV090	3,0х2800
	186.7	137	7.5	3081	2.1	NMRV090	3,0х1400
	140	180	10	3391	1.7
	93.3	261	15	3882	1.4
	70	340	20	4273	1
	56	414	25	4603	0.8
	46.7	479	30	4891	0.9
	93.3	264	15	4905	2.5	NMRV110	3,0х1400
	70	348	20	5399	1.9
	56	425	25	5816	1.6
	46.7	485	30	6181	1.5
	35	630	40	6803	1.1
	28	757	50	7328	0.9
	120	210	7.5	4511	3.1	NMRV110	3,0х900
	90	277	10	4965	2.5
	60	401	15	5684	1.9
	45	528	20	6256	1.4
	56	430	25	7607	2.2	NMRV130	3,0х1400
	46.7	491	30	8084	2.1
	35	638	40	8897	1.6
	28	767	50	9584	1.3
	23.3	898	60	10185	1
	17.5	1113	80	11210	0.8
	90	277	10	6494	3.4	NMRV130	3,0х900
	60	406	15	7434	2.6
	45	528	20	8182	1.9
	36	645	25	8814	1.6
	30	735	30	9366	1.6
	22.5	942	40	10309	1.2

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
3,0	28	777	50	13100	1.8	NMRV150	3,0х1400
	23.3	896	60	13920	1.4
	17.5	1113	80	15320	1
	14	1310	100	16500	0.8
4,0	373.3	91	7.5	2210	1.4	NMRV075	4,0х2800
	280	120	10	2433	1.2	NMRV075	4,0х2800
	186.7	180	7.5	2785	1	NMRV075	4,0х1400
	140	237	10	3065	0.8	NMRV075	4,0х1400
	373.3	93	7.5	2446	2.2	NMRV090	4,0х2800
	280	123	10	2692	1.9	NMRV090	4,0х2800
	186.7	182	7.5	3081	1.6	NMRV090	4,0х1400
	140	240	10	3391	1.3
	93.3	348	15	3882	1
	70	253	20	4273	0.8
	140	240	10	4285	2.5	NMRV110	4,0х1400
	93.3	352	15	4905	1.9
	70	464	20	5399	1.4
	56	566	25	5816	1.2
	46.7	646	30	6181	1.1
	120	280	7.5	4511	2.3	NMRV110	4,0х900
	90	369	10	4965	1.9
	60	535	15	5684	1.4
	56	573	25	7607	1.6	NMRV130	4,0х1400
	46.7	654	30	8084	1.6
	35	851	40	8897	1.2
	28	1023	50	9584	1
	23.3	1197	60	10185	0.8
	120	283	7.5	5901	3.1	NMRV130	4,0х900
	90	369	10	6494	2.6
	60	541	15	7434	2
	45	705	20	8182	1.5
	36	860	25	8814	1.2
	28	1036	50	13100	1.4	NMRV150	4,0х1400
	23.3	1195	60	13920	1.1
	17.5	1484	80	15320	0.8
5,5	186.7	250	7.5	3893	2.2	NMRV110	5,5х1400
	140	330	10	4285	1.8
	93.3	484	15	4905	1.4
	70	638	20	5399	1
	140	334	10	5605	2.5	NMRV130	5,5х1400
	93.3	490	15	6416	1.9
	70	638	20	7062	1.4
	56	788	25	7607	1.2
	46.7	900	30	8084	1.2
	35	1171	40	8897	0.9
	70	645	20	9650	2	NMRV150	5,5х1400
	56	788	25	10400	1.5
	46.7	934	30	11050	1.3
	35	1171	40	12160	1.3
	28	1426	50	13100	1
	23	1643	60	13920	0.8

P₁_n [KW]	n₂ [min^-1]	M_2n [*Нм**]	i	F_r2 [Н]	fs	Типоразмер редуктора	Мощность иоборотыэлектродвигателя
7,5	186.7	341	7.5	3893	1.6	NMRV110	7,5х1400
	140	450	10	4285	1.3
	93.3	660	15	4905	1
	186.7	345	7.5	5092	2.1	NMRV130	7,5х1400
	140	455	10	5605	1.8
	93.3	668	15	6416	1.4
	70	870	20	7062	1
	56	1074	25	7607	0.9
	46.7	1227	30	8084	0.8
	35	1596	40	8897	0.7
	70	880	20	9650	1.5	NMRV150	7,5х1400
	56	1074	25	10400	1.1
	46.7	1274	30	11050	0.9
	35	4596	40	12160	1
	186.7	512	7.5	9960	2.3	NMRV150	7,5х1400
	140	675	10	7660	1.8
	93.3	990	15	8770	1.3
	70	1291	20	9650	1
	56	1576	25	10400	0.8
	186.7	689	7.5	6960	1.7	NMRV150	7,5х1400
	140	921	10	7660	1.3
	93.3	1351	15	8770	0.9
	70	1760	20	9650	0.7

Выбор передаточного числа и оборотов на выходе из редуктора

n₁– количество оборотов на входе в редуктор, об/мин

количество оборотов на входе редуктора в зависимости от выбранного типа привода или электродвигателя.

n₂– количество оборотов на выходе из редуктора, об/мин

Эта величина определяется требуемым количеством оборотов для данного механизма или устройства.

i – передаточное число редуктора.

Величина, полученная от деления количества зубьев червячного колеса на количество заходов червячного вала. Определяется отношением: (формула 1)

i = n₁ / n₂ (1)

Выбор типоразмера редуктора по мощности

P₁– мощность на входном валу, KW

мощность на входе редуктора в зависимости от выбранного типа привода или электродвигателя.

P₂ – мощность на выходном валу, KW

мощность на выходе редуктора. Эта величина определяется требуемой мощностью для данного механизма или устройства.

Зависимость мощности на входе в редуктор и на выходе определяется следующим отношением: (формула 2)

ŋ_d(ŋ_s) = (P₂/ P₁) x 100% (2)

где:

ŋ_d – динамический коэффициент полезного действия редуктора

Значение КПД вычислены экспериментальным путем для редукторов по результатам длительной обкатки при нормальной скорости вращения и установившейся рабочей температуре корпуса редуктора. Значения приведены в таблице КПД.

ŋ_s — статический коэффициент полезного действия редуктора.

данный коэффициент возникает при запуске редуктора, значительно снижает крутящий момент. При наличии переменных нагрузок (например, поднятие груза) вместо динамического коэффициента определяющим является статический коэффициент. Значения приведены в таблице КПД.

Типоразмер	КПД	Передаточное число
Типоразмер	КПД	7,5	10	15	20	25	30	40	50	60	80	100
NMRV025	η_d(1400)	0.85	0.83	0.79	0.75	0.71	0.67	0.62	0.58	0.55
NMRV025	η_s	0.71	0.68	0.61	0.56	0.5	0.46	0.41	0.36	0.34
NMRV030	η_d(1400)	0.85	0.82	0.77	0.73	0.68	0.65	0.59	0.55	0.51	0.44
NMRV030	η_s	0.67	0.63	0.55	0.5	0.43	0.39	0.35	0.31	0.27	0.23
NMRV040	η_d(1400)	0.87	0.85	0.82	0.78	0.75	0.7	0.65	0.62	0.58	0.52	0.47
NMRV040	η_s	0.71	0.67	0.6	0.55	0.51	0.45	0.4	0.36	0.32	0.28	0.24
NMRV050	η_d(1400)	0.88	0.86	0.82	0.79	0.76	0.72	0.67	0.63	0.59	0.53	0.49
NMRV050	η_s	0.7	0.66	0.59	0.55	0.51	0.44	0.39	0.35	0.32	0.27	0.23
NMRV063	η_d(1400)	0.88	0.87	0.83	0.81	0.78	0.74	0.7	0.66	0.62	0.57	0.51
NMRV063	η_s	0.71	0.67	0.6	0.55	0.51	0.45	0.4	0.36	0.33	0.28	0.24
NMRV075	η_d(1400)	0.89	0.88	0.85	0.82	0.8	0.76	0.72	0.69	0.65	0.6	0.55
NMRV075	η_s	0.71	0.68	0.61	0.57	0.53	0.46	0.42	0.38	0.35	0.29	0.26
NMRV090	η_d(1400)	0.9	0.89	0.86	0.84	0.82	0.78	0.75	0.72	0.68	0.63	0.59
NMRV090	η_s	0.73	0.7	0.64	0.6	0.56	0.49	0.45	0.41	0.38	0.32	0.28
NMRV110	η_d(1400)	0.9	0.89	0.86	0.85	0.84	0.79	0.78	0.75	0.72	0.67	0.63
NMRV110	η_s	0.72	0.69	0.63	0.62	0.59	0.48	0.48	0.44	0.41	0.36	0.32
NMRV130	η_d(1400)	0.91	0.89	0.87	0.86	0.84	0.8	0.78	0.75	0.72	0.68	0.64
NMRV130	η_s	0.72	0.69	0.63	0.61	0.58	0.49	0.46	0.43	0.39	0.34	0.3

P₁_n – требуемая минимальная мощность электродвигателя, KW

Определяется следующим произведением (формула 3)

P₁_n ≥ P₁ x f_s (3)

где:

f_s – сервис-фактор. Значение показывающее, насколько большой запас прочности должен иметь редуктор для обеспечения требуемой устойчивости к перегрузкам. Значение сервис-фактора для каждого исполнения редуктора указано в таблицах технических характеристик.

В зависимости назначения самого привода требуемый сервис-фактор может иметь различные значения для различных условий работы:

Легкий режим работы – нагрузка спокойная безударная, момент инерции ротора электродвигателя больше момента инерции нагрузки, приведённого к быстроходному валу. Это условие почти всегда выполняется, если передаточное отношение редуктора достаточно велико.

К данному типу нагрузки можно отнести следующие механизмы:

Мешалки для чистых жидкостей, загрузочные устройства для печей, тарельчатые питатели, генераторы, центробежные насосы, транспортеры с равномерно распределенной нагрузкой, шнековые или ленточные транспортеры для легких сыпучих материалов, вентиляторы, сборочные конвейеры, небольшие мешалки, подъемники малой грузоподъемности, подъемные платформы, очистительные машины, фасовочные машины, контрольные машины.

f_s
Количество часов работы в день	Количество пусков редуктора в час
Количество часов работы в день	2	4	8	16	32	63	125	250	500
4	0,8	0,8	0,9	0,9	1,0	1,1	1,1	1,2	1,2
8	1,0	1,0	1,1	1,1	1,3	1,3	1,3	1,3	1,3
16	1,3	1,3	1,3	1,3	1,5	1,5	1,5	1,5	1,5
24	1,5	1,5	1,5	1,5	1,8	1,8	1,8	1,8	1,8

Средний режим работы – нагрузка с умеренными ударами, момент инерции нагрузки, приведенный к быстроходному валу, не более чем в три раза превышает момент инерции ротора двигателя.

К данному типу нагрузки относятся:

Мешалки для вязких жидкостей и твердых материалов, ленточные транспортеры, средние лебедки, канализационные шнеки, волоконные установки, вакуумные фильтры, ковшовые элеваторы, краны, устройства подачи в дерево обрабатывающих станках, подъемники, балансировочные машины, резьбонарезные станки, ленточные транспортеры для тяжелых материалов, домкраты, раздвижные двери, скребковые конвейеры, упаковочные машины, бетономешалки, фрезерные станки, гибочные станки, шестеренные насосы, штабелеукладчики, поворотные столы.

f_s
Количество часов работы в день	Количество пусков редуктора в час
Количество часов работы в день	2	4	8	16	32	63	125	250	500
4	1,0	1,0	1,0	1,0	1,3	1,3	1,3	1,3	1,3
8	1,3	1,3	1,3	1,3	1,5	1,5	1,5	1,5	1,5
16	1,5	1,5	1,5	1,5	1,8	1,8	1,8	1,8	1,8
24	1,8	1,8	1,8	1,8	2,2	2,2	2,2	2,2	2,2

Тяжелый режим работы – нагрузка с сильными ударами – приведённый момент инерции более чем в три раза превышает момент инерции ротора электродвигателя. Характер нагрузки сказывается, прежде всего, в период пуска/останова привода, поэтому мы рекомендуем использовать устройство плавного пуска для снижения ударных нагрузок на передачу и, как следствие, повышения надёжности и долговечности привода в целом.

К данному типу нагрузки относятся:

Лебедки и подъемники для тяжелых грузов, экструдеры, резиновые каландры, прессы для кирпича, строгальные станки, шаровые мельницы, мешалки для тяжелых материалов, ножницы, прессы, центрифуги, шлифовальные станки, камнедробилки, цепные черпаковые подъемники, сверлильные станки, эксцентриковые прессы, гибочные станки, поворотные столы, барабаны, вибраторы, токарные станки, прокатные станы, мельницы для цемента.

f_s
Количество часов работы в день	Количество пусков редуктора в час
Количество часов работы в день	2	4	8	16	32	63	125	250	500
4	1,3	1,3	1,3	1,3	1,5	1,5	1,5	1,5	1,5
8	1,5	1,5	1,5	1,5	1,8	1,8	1,8	1,8	1,8
16	1,8	1,8	1,8	1,8	2,2	2,2	2,2	2,2	2,2
24	2,2	2,2	2,2	2,2	2,5	2,5	2,5	2,5	2,5

Значение требуемого сервис-фактор должно быть увеличено при следующих условиях работы редуктора:

Температура окружающего воздуха	Коэффициент увеличения
30-40 ⁰С	1,1-1,2
40-50 ⁰С	1,3-1,4
50-60 ⁰С	1,5-1,6

Выбор типоразмера редуктора по крутящему моменту

Если требуется подобрать редуктор по данному крутящему моменту на выходном валу M₂(Нхм), определяем требуемый минимальный крутящий момент развиваемый редуктором:

М₂_n ≥ М₂ x f_s (4)

где

f_s – сервис-фактор (формула 3)

М₂_n— подбираем ближайшее большее значение из таблиц с техническими характеристиками редукторов.

В случае необходимости связь между крутящим моментом и мощностью на редукторе устанавливает следующая формула:

P₂ = ( М₂ х n₂) / ( 9550 х ŋ_d(ŋ_s)) (5)

где

P₂ – мощность на выходном валу, KW

n₂– количество оборотов на выходе в редуктора, об/мин

ŋ_d(ŋ_s) — коэффициент полезного действия редуктора

Далее переходим к формуле 2

Выбор типоразмера редуктора по радиальной нагрузке

Шестерни, шкивы, установленные на выходной вал, могут создавать радиальные нагрузки, которые необходимо учитывать, чтобы избежать перегрузки и повреждения редуктора

F_R – внешняя радиальная нагрузка, Н: (формула 6)

F_R = (2000 x M x kr) / d ≤ F_R2(6)

где

M — крутящий момент на выходном валу редуктора, определяется по формуле 4

kr – коэффициент типа нагрузки. Может принимать следующие значения:

kr = 1,4 нагрузка от червячного вала

kr = 1,1 нагрузка от шестерни

kr = 1,5-2,5 нагрузка от V- шкива

d – диаметр шестерни, шкива в мм

F_R₂ — значение допустимой радиальной нагрузки, указанное в технических характеристиках на редуктор. При сравнении со значением F_R необходимо учитывать, что нагрузка F_R₂приложена к центру вала.

Выбор типоразмера редуктора по радиальной нагрузке

Помимо радиальной нагрузки на вал редуктора может действовать осевая нагрузка

А – внешняя осевая нагрузка, Н (формула 7)

А ≤ F_R₂х 0,2 (7)

F_R₂ — значение допустимой радиальной нагрузки, указанное в технических характеристиках на редуктор.

Обратимость червячной передачи

Этот параметр определяет возможность вращения входного вала при приложении определенного момента к выходному валу.

Обратимость червячного редуктора зависит от многочисленных факторов, включая угол подъема винтовой линии, передаточное отношение, смазку, температуру, чистоту обработки поверхности червяка, вибрацию и т.д.

Обратимость червячного редуктора напрямую зависит от КПД (статического или динамического).

Возможность сделать это и усилие, при котором это произойдет, определяет степень обратимости редуктора

В случае использования редуктора для перемещения грузов высокая обратимость предупреждает инерцию движущихся частей, что позволяет избежать пиковой нагрузки на привод

В случае использования редуктора для подъема грузов высокая необратимость выбирается в случае отсутствия тормоза на валу двигателя. ВНИМАНИЕ: гарантировать от сползания груз может только внешнее тормозное устройство.

В таблице приведена справочная информация по различным степеням обратимости/необратимости редукторов относительно динамической ŋ_dи статической ŋ_sэффективности

ŋ_d	Динамическая обратимость и необратимость
> 0.6	Динамическая обратимость
0.5-0.6	Переменная динамическая обратимость
0.4-0.5	Стойкая динамическая обратимость
<0.4	Динамическая необратимость
ŋ_s	Статическая обратимость и необратимость
> 0.55	Статическая обратимость
0.5-0.55	Переменная статическая обратимость
< 0.5	Статическая необратимость

Примеры выбора мотор-редуктора

Пример №1

Исходные данные:

Транспортер для сыпучих материалов

Требуемый крутящий момент на выходном валу M₂ = 150 Нхм

Асинхронный электродвигатель n₁, =1400 об/мин

Обороты на выходном валу редуктора n₂ = 70 об/мин

Работа непрерывная, нереверсивная, толчки средней силы

Радиальная консольная нагрузка, приложенная в середине посадочной части концов выходного вала F _вых= 500 Н

Средняя ежесуточная работа 7 часов

Количество включений в час до 10

Условия окружающей среды: температура до 30^oС

Передаточное число редуктора i = n₁/n₂ = 1400/70 = 20
Сервис – фактор выбираем по таблице среднего режима работы, используя данные по ежесуточной работе и количеству включений, определяем интерполяцией f_s = 1,25
Увеличиваем сервис – фактор, используя температурный коэффициент f_s = 1,25 х 1,1 = 1,38
Считаем M₂_n = М₂ x f_s = 150 х 1,38 = 207 Нхм
Подбираем редуктор NMRV 90-20 с двигателем 2,2 х 1400 с передаточным числом i=20, развиваемым крутящим моментом M₂_n = 249 > 207 Нхм, табличным сервис — фактором f_s = 1.4 > 1,38.

Пример №2

Исходные данные:

Мешалка для клейкой смеси

Мощность электродвигателя Р₁ = 1,5 KW

Асинхронный электродвигатель n₁, =900 об/мин

Обороты на выходном валу редуктора n₂ = 60 об/мин

Тяжелые условия работы. Работа непрерывная, нереверсивная, без толчков

Средняя ежесуточная работа 16 часов

Количество включений в час до 100

Условия окружающей среды: температура до 20^oС

Передаточное число редуктора i = n₁/n₂ = 900/60 = 15
Сервис – фактор выбираем по таблице тяжелого режима работы, используя данные по ежесуточной работе и количеству включений, определяем интерполяцией f_s = 1,9
С учетом температурного коэффициента сервис – фактор составит f_s = 1,9 х 1,0 = 1,9
Считаем Р₁_n = Р₁ х f_s = 1,5 х 1,9= 2,85 KW
Подбираем редуктор NMRV 110-15 с двигателем 3.0 х 900 с передаточным числом i=15, мощностью Р₁_n = 3.0 > 2.85 KW, табличным сервис — фактором f_s = 1.9 ≥ 1.9.

Условные обозначения:

ОДНОСТУПЕНЧАТЫЕ ЧЕРВЯЧНЫЕ РЕДУКТОРЫ

Мотор-редуктор NMRV 063-60-23-0,55х1400-B3-SZDX-F-BRDX
NMRV	063	60	23	0,55х1400	B3	SZDX	F	BRDX
Тип	Габаритный размер: межосевое расстояние червячной передачи в мм	Передаточное число	Частота вращения выходного вала, мин ^-1	Мощность и обороты электродвигателя	Монтажное исполнение	Исполнение выходного вала	Исполнение с присоединительным фланцем на выходном валу	Исполнение с реактивной тягой
NMRV NRV	Смотрите технические характеристики	Смотрите технические характеристики	Смотрите технические характеристики	Смотрите технические характеристики	Смотрите ниже Рис.1 «Монтажные исполнения для одноступенчатых редукторов»	Cмотрите ниже Рис.3 «Исполнение выходных валов»	Cмотрите ниже Рис.4 «Исполнение с присоединительным фланцем на выходном валу»	Смотрите ниже «Рис.5 «Исполнение с реактивной тягой

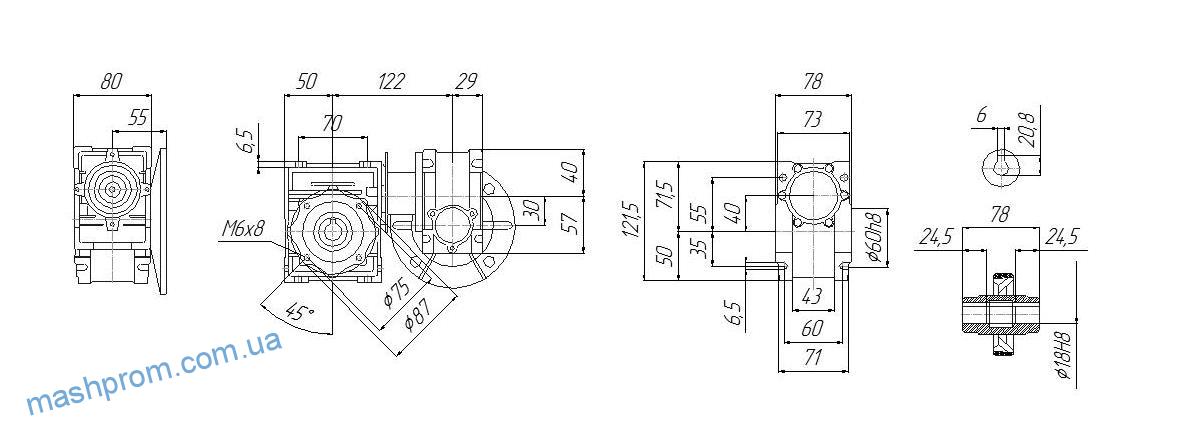

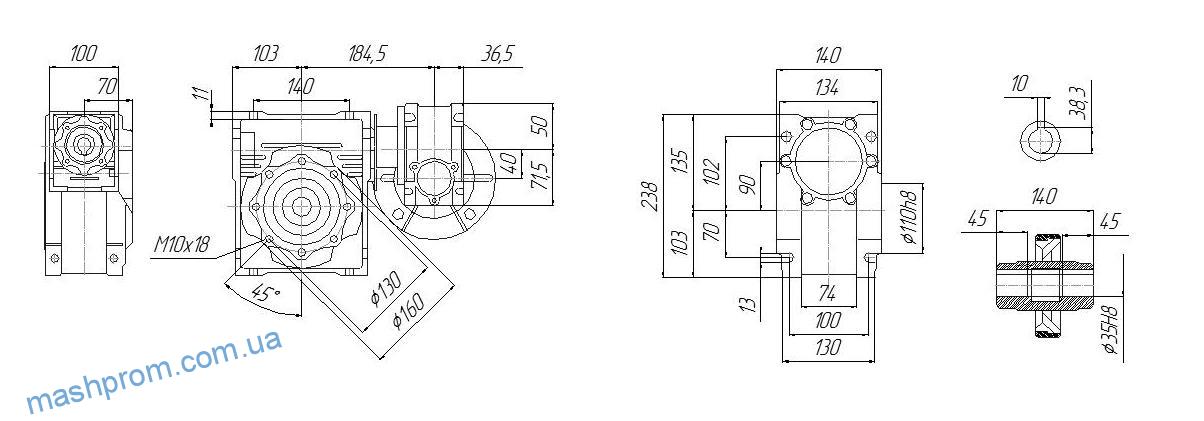

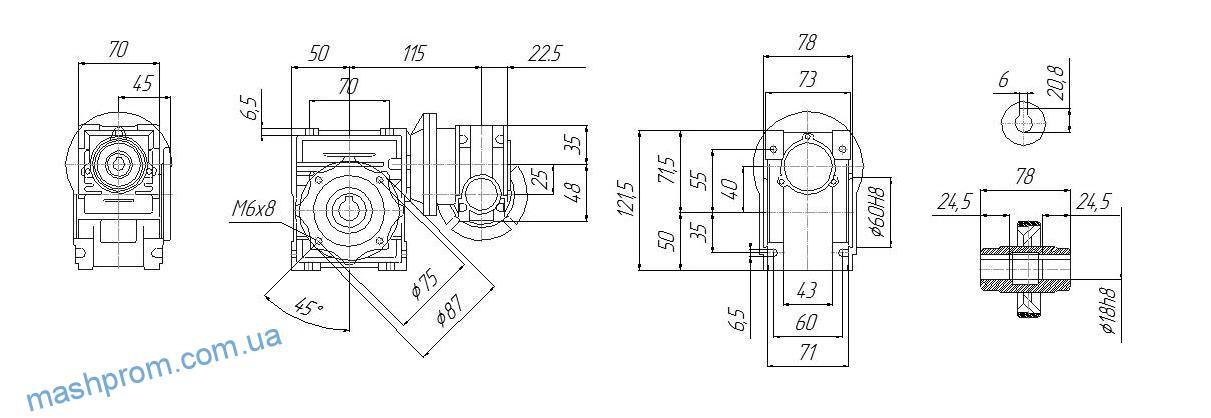

ДВУХСТУПЕНЧАТЫЕ ЧЕРВЯЧНЫЕ РЕДУКТОРЫ

Мотор-редуктор DRV 063/110-60-23-0.55×1400-UB1-SZDX-F-BRDX
DRV	063/110	60	23	0.55×1400	UB1	SZDX	F	BRDX
Тип	Габаритный размер: межосевое расстояние первой/второй ступени червячной передачи в мм	Передаточное число	Частота вращения выходного вала, мин^-1	Мощность и обороты электродвигателя	Монтажное исполнение	Исполнение выходного вала	Исполнение с присоединительным фланцем на выходном валу	Исполнение с реактивной тягой
DRV	Смотрите технические характеристики	Смотрите технические характеристики	Смотрите технические характеристики	Смотрите технические характеристики	Смотрите ниже Рис.2 «Монтажные исполнения для одноступенчатых редукторов»	Cмотрите ниже Рис.3 «Исполнение выходных валов	Cмотрите ниже Рис.4 «Исполнение с присоединительным фланцем на выходном валу	Смотрите ниже «Рис.5 «Исполнение с реактивной тягой

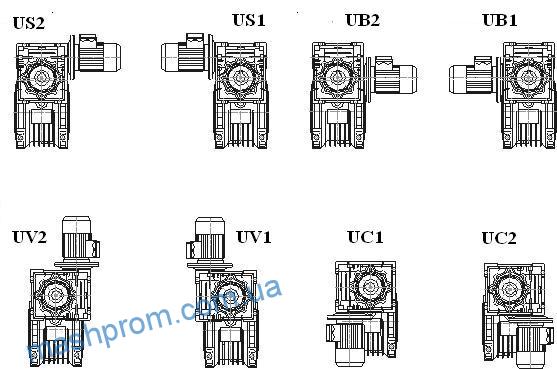

Рис.1 Монтажные исполнения для одноступенчатых редукторов

Рис. 2 Монтажные исполнения для двухступенчатых редукторов

Рис.3 Исполнение выходных валов

Рис.4 Исполнения с присоединительным фланцем на выходном валу

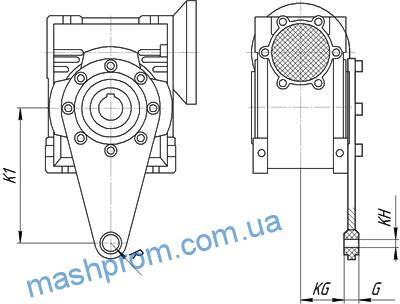

Рис.5 Исполнение с реактивной тягой

Мотор редуктор – уникальное и надежное устройство, используемое в промышленном оборудовании, грузоподъемных механизмах, конвейерных и вентиляционных системах, лифтах и т. д.

Мотор редуктор DRV

Высокопроизводительный редуктор DRV создан по инновационной технологии, что определяет его лучшие технические качества:

Установка в различных положениях. Возможность реализована благодаря модернизированному корпусу;
бесшумное и высокоэффективное функционирование;
высокий крутящий момент при низкой скорости вращения;
стабильность работы при изменениях внешних температурных контуров;
высокая износостойкость корпуса; большой запас рабочего ресурса.

Редукторы DRV выпускаются в различных типоразмерах, габаритных и присоединительных размерах. В зависимости от серии сборки агрегата, вал может быть полым, одно-или двухконцевым.

Мотор редуктор NMRV

Червячные моторы редукторы производятся по технологии литья под давлением. Благодаря усовершенствованному корпусу, агрегат монтируется в различных положениях, что технически удобно при устройстве и сборке различных систем: коммуникаций, лифтов, кранов и др. Корпус редуктора червячного NMRV изготавливается из чугуна и сплава алюминия, обеспечивающих высокую надежность в эксплуатации. Учитывая, что зубчатое колесо подвергается постоянному трению и механическим нагрузкам, для его производства используется бронза.

Червячные моторы редукторы NMRV, DRV имеют компактные размеры и небольшой вес, что в комплексе с остальными достоинствами обеспечивают высокую производительность, функциональность и практичность.

Габаритные размеры:

ОДНОСТУПЕНЧАТЫЕ РЕДУКТОРЫ

Размер, мм	Габарит редуктора
Размер, мм	025	030	040	050	063	075	090	110	130	150
A	25	30	40	50	63	75	90	110	130	150
AC	35	40	50	60	72	86	103	127.5	147.5	170
AJ	55	65	75	85	95	115	130	165	215	215
AK	45	55	60	70	80	95	110	130	180	180
AQ	70	80	100	120	144	172	206	252	292	340
B	42	56	71	85	103	112	130	144	155	185
BA		0⁰	45⁰	45⁰	45⁰	45⁰	45⁰	45⁰	45⁰	45⁰
BR	65	75	87	100	110	140	160	200	250	250
BU		4 отв. М6х11	4 отв. М6х10	4 отв. М8х10	8 отв. М8х14	8 отв. М8х14	8 отв. М10х18	8 отв. М10х18	8 отв. М12х21	8 отв. М12х21
DY	48	57	71,5	84	102	119	135	167,5	187,5	230
E	45	54	70	80	100	120	140	170	200	240
EA	45	55	71	80	95	112,5	130	160	180	210
EC	—	45	53	64	75	90	108	135	155	175
F	34	44	60	70	85	90	100	115	120	145
G	5	5.5	6.5	7	8	10	11	15	15	18
H	6	6.5	7	8.5	8.5	11	13	14	16	18
K	22	32	43	49	67	72	74	—	—	—
M1	—	—	—	M6	M6	M8	M8	M10	M10	M12
O	83	97	121.5	144	174	205	238	295	335	400
RB	—	10.2	12.5	16	21.5	27	27	31	33	38
RH	12.8	16.3	20.8	28.3	28.3	31.3	38.3	45.3	48.8	53.9
SB	—	3	4	5	6	8	8	8	8	10
SH	4	5	6	8	8	8	10	12	14	14
UB	—	9	11	14	19	24	24	28	30	35
UH	11	14	18	25	25	28	35	42	45	50
VN	—	20	23	30	40	50	50	60	80	80
WG	22.5	29	36.5	43.5	53	57	67	74	81	96
Y	50	63	78	92	112	120	140	155	170	200
YE	22	27	35	40	50	60	70	85	100	120
YF	35.5	44	55	64	80	93	102	125	140	180
Вес (kg)	0.7	1.3	2.3	3.5	6.2	9	13	35	48	84

ДВУХСТУПЕНЧАТЫЕ РЕДУКТОРЫ

NMRV 025/030

NMRV 025/040

NMRV 030/040

NMRV 030/050

NMRV 030/063

NMRV 040/075

NMRV 040/090

NMRV 050/110

NMRV 063/130

РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ПОД ДВИГАТЕЛЬ IEC

Типоразмер редуктора	Фланец под электродвигатель				Диаметр входного отверстия червячного вала, D
					Передаточное число
	PAM IEC	P	M	N	7.5	10	15	20	25	30	40	50	60	80	100
NMRV 025	56B14	80	65	50	9	9	9	9	9	9	9	9	9
NMRV 030	63В5	140	115	95	11	11	11	11	11	11	11	11
	63В14	90	75	60
	56В5	120	100	80	9	9	9	9	9	9	9	9	9	9
	56В14	80	65	50
NMRV 040	71В5	160	130	110	14	14	14	14	14	14	14
	71В14	105	85	70
	63В5	140	115	95	11	11	11	11	11	11	11	11	11	11	11
	63В14	90	75	60
	56В5	120	100	80								9	9	9	9
NMRV 050	80В5	200	165	130	19	19	19	19	19	19	19
	80В14	120	100	80
	71В5	160	130	110	14	14	14	14	14	14	14	14	14	14
	71В14	105	85	70
	63В5	140	115	95								11	11	11	11
NMRV 063	90В5	200	165	130	24	24	24	24	24	24	24
	90В14	140	115	95
	80В5	200	165	130	19	19	19	19	19	19	19	19	19	19
	80В14	120	100	80
	71В5	160	130	110							14	14	14	14	14
	71В14	105	85	70
NMRV 075	100/112В5	250	215	180	28	28	28
	110/112В14	160	130	110
	90В5	200	165	130	24	24	24	24	24	24	24
	90В14	140	115	95
	80В5	200	165	130				19	19	19	19	19	19	19	19
	80В14	120	100	80
	71В5	160	130	110								14	14	14	14
NMRV 090	100/112В5	250	215	180	28	28	28	28	28	28
	110/112В14	160	130	110
	90В5	200	165	130	24	24	24	24	24	24	24	24	24
	90В14	140	115	95
	80В5	200	165	130							19	19	19	19	19
	80В14	120	100	80
NMRV 110	132В5	300	265	230	38*	38*	38*	38*
	110/112В5	250	215	180	28	28	28	28	28	28	28	28	28
	90В5	200	165	130					24	24	24	24	24	24	24
	80В5	200	165	130										19	19
NMRV 130	132В5	300	265	230	38*	38*	38*	38*	38*	38*	38*
	100/112В5	250	215	180					28	28	28	28	28	28	28
	90В5	200	165	130										24	24
NMRV 150	160В5	350	320	250	42	42	42	42	42
	132В5	300	265	230				38	38	38	38	38	38
	100/112В5	250	215	180								28	28	28	28

РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНОГО ФЛАНЦА НА ВЫХОДНОМ ВАЛУ РЕДУКТОРА

Размер, мм	Габарит редуктора
Размер, мм	025	030	040	050	063	075	090	110	130	150
AB	45	54.5	67	90	82	102	111	131	140	155
AC	55	68	80	90	150	165	175	230	255	255
AD	40	50	60	70	115	130	152	170	180	180
BB	3	4	4	5	6	6	6	6	6	7
BD	75	80	110	125	180	200	210	280	320	320
BE	6	6	7	9	10	13	13	15	15	15
BF	4 отв. 6.5	4 отв. 6.5	4 отв. 9	4 отв. 11	4 отв. 11	4 отв. 14	4 отв. 14	8 отв. 14	8 отв. 16	8 отв. 16
CA	45⁰	45⁰	45⁰	45⁰	45⁰	45⁰	45⁰	45⁰	22.5⁰	22.5⁰
CE	70	70	95	110	142	170	200	260	290	290

РАЗМЕРЫ ВЫХОДНЫХ ВАЛОВ


Односторонний выходной вал	Двусторонний выходной вал

	Dh6	B	B1	G1	L	L1	F	B1	T1
NMRV 025	11g6	23	25.5	50	81	101	—	4	12.5
NMRV 025	9*	25*	30	50	85.5*	101	—	3*	10.2*
NMRV 030	14	30	32.5	63	102	128	M6	5	16
NMRV 040	18	40	43	78	128	164	M6	6	20.5
NMRV 050	25	50	53.5	92	153	199	M10	8	28
NMRV 063	25	50	53.5	112	173	219	M10	8	28
NMRV 075	28	60	63.5	120	192	247	M10	8	31
NMRV 090	35	80	84.5	140	234	309	M12	10	38
NMRV 110	42	80	84.5	155	249	324	M16	12	45
NMRV 130	45	80	85	170	265	340	M16	14	48.5
NMRV 150	50	82	87	200	297	374	M16	14	53.5

РАЗМЕРЫ РЕАКТИВНЫХ ТЯГ

	K1	G	KG	KH	R
NMRV 025	70	14	17.5	8	15
NMRV 030	85	14	24	8	15
NMRV 040	100	14	31.5	10	18
NMRV 050	100	14	38.5	10	18
NMRV 063	150	14	49	10	18
NMRV 075	200	25	47.5	20	30
NMRV 090	200	25	57.5	20	30
NMRV 110	250	30	62	25	35
NMRV 130	250	30	69	25	35
NMRV 150	250	30	84	25	35

ТОВ "ЗАВОД УКРМАШПРОМ"

Реклама

Категории

Свежие записи

РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ ЧЕРВЯЧНЫЕ NMRV 025 — 150

Технические характеристики:

Обозначения:

Таблицы выбора

Выбор передаточного числа и оборотов на выходе из редуктора

Выбор типоразмера редуктора по мощности

Выбор типоразмера редуктора по крутящему моменту

Выбор типоразмера редуктора по радиальной нагрузке

Выбор типоразмера редуктора по радиальной нагрузке

Обратимость червячной передачи

Примеры выбора мотор-редуктора

Пример №1

Пример №2

Рекомендуемые сочетания передаточных чисел и мощности привода для двухступенчатых редукторов

Условные обозначения:

Мотор редуктор DRV

Мотор редуктор NMRV

Габаритные размеры:

n₁=1400r/min		NMRV025/030			NMRV025/040			NMRV030/040			NMRV030/050			NMRV030/063
i	n₂	P₁(KW)	025	030	P₁(KW)	025	040	P₁(KW)	030	040	P₁(KW)	030	050	P₁(KW)	030	060
100	14	0.09	10	10	—	—	—	—	—	—	—	—	—	—	—	—
150	9.3	0.06	10	15	—	—	—	—	—	—	—	—	—	—	—	—
200	7	0.06	10	20	—	—	—	—	—	—	—	—	—	—	—	—
250	5.6	0.06	10	25	—	—	—	—	—	—	—	—	—	—	—	—
300	4.7	0.06	10	30	0.06	10	30	0.09	10	30	0.18	10	30	0.22	10	30
400	3.5	0.06	20	20	0.06	10	40	0.06	10	40	0.12	10	40	0.18	10	40
500	2.8	0.06	20	25	0.06	20	25	0.06	20	25	0.09	10	50	0.18	10	50
600	2.3	0.06	20	30	0.06	20	30	0.06	20	30	0.09	20	30	0.12	20	30
750	1.9	0.06	30	25	0.06	25	30	0.06	25	30	0.09	25	30	0.12	25	30
900	1.6	0.06	30	30	0.06	30	30	0.06	30	30	0.06	30	30	0.09	30	30
1200	1.2	0.06	40	30	0.06	40	30	0.06	40	30	0.06	40	30	0.09	40	30
1500	0.93	0.06	50	30	0.06	50	30	0.06	50	30	0.06	50	30	0.06	50	30
1800	0.78	0.06	60	30	0.06	60	30	0.06	60	30	0.06	60	30	0.06	60	30
2400	0.58	0.06	60	40	0.06	60	40	0.06	60	40	0.06	60	40	0.06	60	40
3000	0.47	0.06	60	50	0.06	60	50	0.06	—	—	0.06	60	50	0.06	60	50
3200	0.44	—	—	—	—	—	—	—	80	40	—	—	—	—	—	—
4000	0.35	—	—	—	0.06	50	80	0.06	80	50	0.06	80	50	0.06	80	50
4800	0.29	—	—	—	—	—	—	—	—	—	0.06	80	60	—	—	—
5000	0.28	—	—	—	0.06	50	100	0.06	50	100	—	—	—	0.06	100	50
