PK6521 — Электронный датчик давления серии Efector600

PK6521 - Электронный датчик давления серии Efector600
Характеристики
Электронный датчик давления
Электрический разъём
Подключение к процессу: G ¼ A / M5 I
2 коммутационных выхода
NO / NC комплементарный
Диапазон контроля: 0…250 bar / 0…3625 psi
Область применения
ПрименениеТип давления: относительное
Жидкости и газы
Диапазон давления400 bar5800 psi
Миним.разрывное давление1000 bar14500 psi
Температура измеряемой среды [°C]-25…80
Электронные данные
Электрическое исполнениеDC PNP
Рабочее напряжение [V]9,6…32 DC
Потребление тока [mA]< 25
сопротивление изоляции [MΩ]> 100 (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Выходы
Выход2 коммутационных выхода
NO / NC комплементарный
Выходкомплементарный
Номинальный ток [mA]500
Падение напряжения [V]< 2
Защита от короткого замыканиятактовый
Защита от перегрузок по токуда
Частота переключения [Hz]100
Диапазон измерения / настройки
Диапазон контроля0…250 bar0…3625 psi
Настройка параметров в пределах
Порог срабатывания выхода, SP12,5…250 bar181…3625 psi
Точка сброса, rP7,5…245 bar109…3553 psi
Точность/ погрешность
Погрешность ( в % от диапазона измерения)
Погрешность точки переключения< ± 2,5 *)
Отклонение от характеристики< ± 1,5 (BFSL) / < ± 2,5 (LS) **)
Повторяемость< ± 0,5
Температурный дрейф (на каждые 10К)< ± 0,5
в температурном диапазоне [°C]0…80
Программное обеспечение / Программирование
Настройка точки переключенияУстановочное кольцо
Условия эксплуатации
Температура окружающей среды [°C]-25…80
Температура хранения [°C]-40…100
Степень защитыIP 67
Испытания / одобрения
Электромагнитная совместимость
EN 61000-4-2 ESD:4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:10 V/m
EN 61000-4-4 Bсплеск:2 kV
EN 61000-4-5 Выброс:1 kV Сигнал для приборов DC
EN 61000-4-6 ВЧ проводимость:10 V
Ударопрочность
DIN IEC 68-2-27:50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6:20 g (10…2000 Hz)
MTTF [лет]540
Механические данные
Подключение к процессуG ¼ A / M5 I
Материалы корпуса в контакте с изм. средойнерж. сталь V4A (1.4404); FPM (Viton)
МатериалPBT (полибутилентерефталат); PC (Makrolon); FPM (Viton); нерж. сталь V4A (1.4404)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)50 миллионов
Момент затяжки [Nm]
25
Вес [kg]0,095
Дисплеи / Элементы управления
Индикация
Рабочий режимсветодиод зелёный
Состояние выходасветодиод желтый
электрическое подключение
Электрическое подсоединениеРазъём M12
Назначение жил кабеля при подключении

0001i_0058
Примечания
Примечания
*) Точность настройки
**) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]1

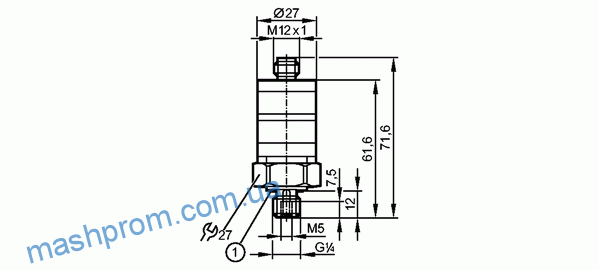

Габаритные размеры

Габаритные размеры

1: Уплотнение FPM / DIN 3869-14
