Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5

Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5

Паспорт на прибор

Предназначен для питания нагрузки постоянным стабилизированным напряжением 12 В при токе нагрузки до 1,5 А от нестабилизированного источника питания постоянного тока с выходным напряжением 20…75 В.

Преобразователь  предназначен для питания нагрузок критичных к величине напряжения питания, например видеокамер. Рекомендуется  использовать преобразователь совместно с источником бесперебойного питания (ИБП) серии «Скат» с выходным напряжением 48 или 60 В.

Преобразователь выполнен в герметичном корпусе и рассчитан на круглосуточный режим работы:

  • при температуре окружающей среды от минус 25 до 40ºС
  • относительной влажности до 100%
  • на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли, вредных веществ)

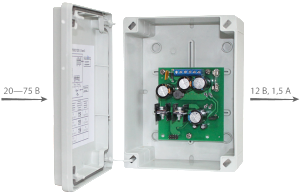

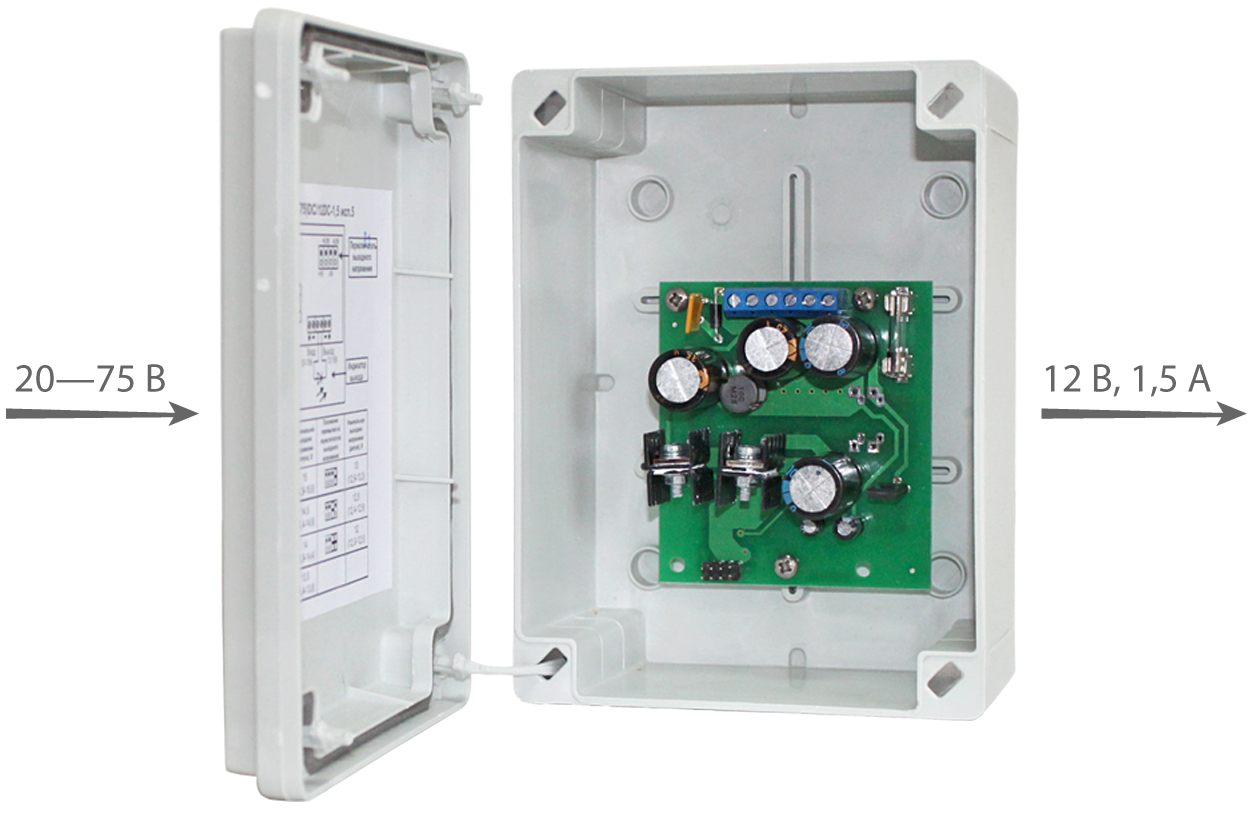

pn-20-75dc-12-1,5_5_2

Особенности

  • питание нагрузки постоянным стабилизированным напряжением с номинальным значением 12 В и  током 1,5 А
  • ступенчатую регулировку выходного напряжения в пределах от 12 до 15 В
  • работу в диапазоне входных напряжений от 20 до 75 В
  • разделение по постоянному току входных и выходных цепей, что предотвращает подачу в нагрузку высокого входного напряжения при неисправности преобразователя
  • электронную защиту выхода от перегрузки по току,  в том числе от  короткого замыкания (КЗ) нагрузки (с отключением питания нагрузки при продолжительном (более 30с) КЗ нагрузки посредством самовосстанавливающегося предохранителя)
  • ограничение выходного напряжения величиной не более 18 В при неисправности преобразователя
  • отключение питания преобразователя при обратной полярности подключения, посредством плавкого предохранителя
  • возможность световой индикации наличия выходного напряжения посредством внешнего светодиодного индикатора

Технические характеристики

Входное напряжение, В20…75
Bыходное напряжение*, В12,0…15,0
Номинальный ток нагрузки, А1,5
Удвоенная амплитуда пульсаций выходного напряжения, В, не более0,03
КПД, %, не менее80
Потребляемая мощность, Вт, не более35
Габаритные размеры ШхВхГ, мм, не более125х165х85
Масса, кг, не более НЕТТО (БРУТТО)0,48 (0,6)

* Заводская установка 13,5 В

Зависимость сечения провода от длины линии питания и мощности нагрузки

supply_line_scheme_60v_th supply_line_scheme_48v_th supply_line_scheme_24v_th
