Клапан предохранительный запорный SBC 782

Клапан предохранительный запорный SBC 782

Отсекающий клапан SBC 782 — это предохранительный прибор, который быстро отключает поток газа, когда давление, которым он управляет, достигает заранее установленного предела из-за любой аномалии в системе, или по требованию оператора в месте установки или с удаленной точки.

Основные характеристики

  • Максимальное входное давление Pemax
  • 18.9 бар для класса 150
  • 46.8 бар для класса 300
  • 93.8 бар для класса 600
  • Температура окружающей среды — 30..+60
  • Диапазон входного давления Wh: 0,01+85 бар
  • Точность AG+_0,5% при установленном значении давления.
  • Срабатывание при повышении или понижении давления
  • Кнопка ручного управления в месте установки.
  • Возможность пневматического или электромагнитного дистанционного контроля
  • Ручная предварительная установка с внутренним байпасом, управляемым рычагом
  • Возможность применения прибора для срабатывания от дистанционного сигнала (контактные выключатели или ближние выключатели)
  • Небольшие размеры
  • Возможные DN: 1″ — 1″1/2 — 2″ — 2″1/2 — 3″ — 4″ — 6″ — 8″;
  • Фланцы: Класс 150-300-600 RF или RTJ в соответствии с ANSI B 16.5 и PN 16 в соответствии с UNI 2282 или DN 2263;
  • Простой монтаж.

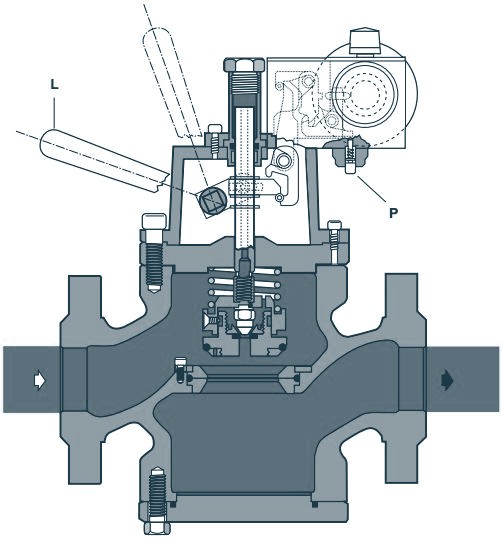

Отсекающий клапан SBC 782. Схема и материалы.

Клапан предохранительный запорный SBC 782

Материалы

Корпус клапанаСталь литая ASTM A352 для класса 300 и 600, ASTM A216 WBC для класса 150 и
PN 16.
ВалНержавеющая сталь х30 Cr 13 UNI 6900/71
ВтулкаНержавеющая сталь х30 Cr 13 UNI 6900/71
МембранаПрорезиненная ткань
УплотненияНитрокаучук
Расцепляющее устройствоКорпус из легкого сплава, рычаги из неокисляемого материала, или со специальной антикоррозионной обработкой
ФланцыВ соответствии с DIN 2353, из углеродистой стали с цинковым покрытием.
