Источник бесперебойного питания SKAT-UPS 1000 RACK

Источник бесперебойного питания SKAT-UPS 1000 RACK

Паспорт на прибор

220 В, 1000 ВА (800 Вт) On-Line, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, необходимое количество АКБ для работы — 2 шт. минимальная требуемая ёмкость 40 Ач. Ток заряда АКБ — 7 А.

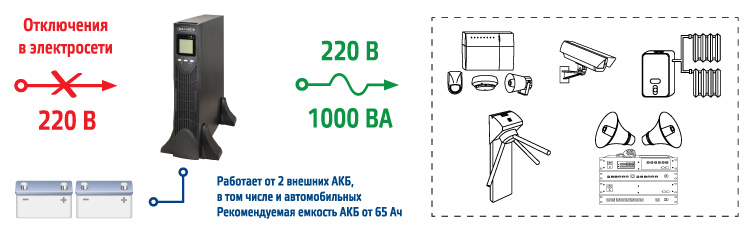

ups-1000-scheme

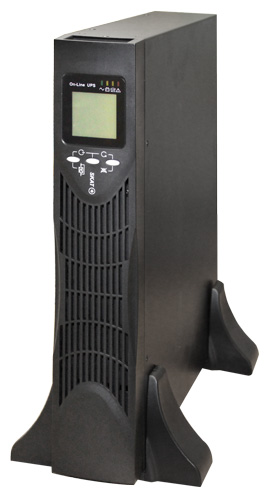

skat_ups_1000_rack_1

Обеспечить бесперебойную работу систем безопасности на особо важных объектах одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т. д. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 1000 RACK. Его основными преимуществами перед обычными источниками питания — высокая мощность — до 1000 ВА и возможность обеспечить длительный резерв системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 1000 RACK предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии On-Line (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим, и наоборот.

Источник обеспечивает

  • качественное бесперебойное электропитание нагрузок, с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА, по технологии двойного преобразования напряжения
  • многофункциональную защиту электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети
  • технологию On-Line, т.е. нет даже кратковременной паузы при переходе с режима питания от сети на режим питания от АКБ и наоборот
  • правильную синусоидальную форму выходного напряжения
  • высокую точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах
  • стабильную частоту выходного напряжения при отклонениях частоты сети
  • подавление импульсов высоковольтных и высокочастотных помех
  • отсутствие переходных процессов при переключениях с сетевого режима на автономный и обратно
  • повышение надежности системы по обеспечению бесперебойного питания нагрузки за счет автоматического шунтирования (BYPASS) при возникновении внутренних неисправностей
  • индикацию на ЖК-дисплее режимов работы и текущих параметров источника, мощности нагрузки, состояния аккумуляторных батарей, входного и выходного напряжения
  • возможность «холодного старта» без ограничений, т.е. источник можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ
  • светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а так же звуковую сигнализацию о разряде или неисправностях
  • длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы — около 3 часов при использовании батареи из 2 АКБ, емкостью 120 Ач (ВНИМАНИЕ! АКБ в комплект поставки не входят и приобретаются отдельно)
  • возможность увеличения длительности автономного режима путем повышения емкости каждой из двух АКБ до 250 Ач
  • ускоренный заряд АКБ до 90 % номинальной емкости
  • возможность установки как в вертикальном (например на офисный стол), так и в горизонтальном положении, например в 19» стойку телекоммуникационного шкафа. Рекомендуется устанавливать источник в шкаф 12U «ШРН 12.480 19″-X»

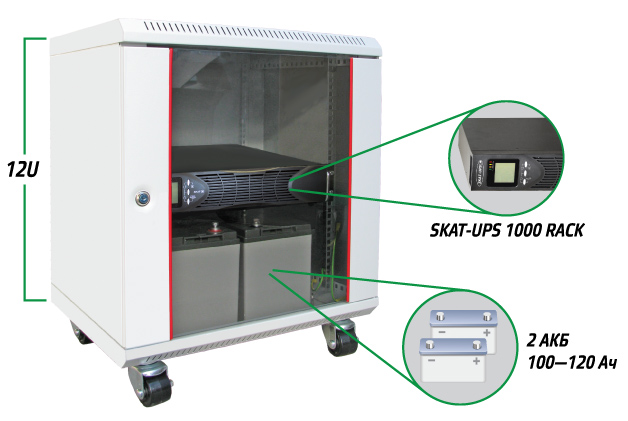

Вариант установки оборудования в 19″ шкаф

ups-1000-in19-shelf

Источник отличается

  • высокой производительностью вследствие применения технологии двойного преобразования напряжения
  • наличием целого ряда функциональных возможностей, благодаря высокоэффективной технологии интеллектуального управления  с максимально надежным алгоритмом контроллера, что позволяет оптимизировать выходные параметры источника
  • наличием предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей

Источник имеет

  • высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения
  • режим ECO (экономичный режим), позволяющий снизить энергопотребление: если сетевое напряжение находится в пределах номинального диапазона (см. п. 5 таблицы), питание на нагрузку подается непосредственно от сети и инвертор источника находится в режиме ожидания; при выходе сетевого напряжения за пределы номинального диапазона, источник мгновенно переходит в режим питания нагрузки через инвертор
  • улучшенную технологию PFC (технология коррекции коэффициента мощности), благодаря чему коэффициент мощности может достигать 0,98, что уменьшает импульсную нагрузку и искажения напряжения питающей сети
  • ЖК-дисплей, с возможностью смены режима отображения с вертикального на горизонтальный и обратно
  • улучшенную технологию компенсации напряжения, позволяющую работать с входным напряжением в диапазоне от 155 В до 295 В, благодаря чему реже используется АКБ
  • расширенный диапазон входной частоты: от 45 до 55 Гц, поэтому источник хорошо совместим с резервными генераторами

Технические характеристики

1Номинальная мощностьПолная, ВА1000
Активная, Вт800
2Входные параметрыДиапазон входного напряжения без перехода на питание от АКБ при номинальной нагрузке (режим «ОСНОВНОЙ»), В155…295±5 %
3Диапазон частоты входного напряжения (автоматическое определение входной частоты), Гц45…55±0,5
4Коэффициент мощности, не менее0,98
5Диапазон входного напряжения, в котором источник переходит в режим ECO, В200…240
6Диапазон входного напряжения, в котором источник может работать в режиме BYPASS, без отключения нагрузки, В186…252
7Мощность, потребляемая от сети, не более, ВА1100
8Выходные параметрыХарактеристики выходного напряжения, В220±3 %
9Статическая точность выходного напряжения при изменении нагрузки в пределах 100 %±2 %
10Форма выходного напряжениясинусоидальная
11Коэффициент нелинейных искажений выходного напряжения (КИ), %, не болеелинейная нагрузка4
нелинейная нагрузка7
12КПД при полной нагрузке, %, болеережим «ОСНОВНОЙ»87
режим «РЕЗЕРВ»85
Режим «ECO»94
13Перегрузочные способности инвертораменее  101 %длительно без перехода на Bypass
более 100 %,  но менее 110 %120 сек.
более 110 %
Максимальный коэффициент пиковой импульсной нагрузки3:1
точка восстановления< 90 %
14Время переключения из режима «ОСНОВНОЙ»в режим BYPASS, мс, не более4
в режим питания от АКБ («РЕЗЕРВ»), мс0
в режим ECO, мс, не более10
15Время переключения из режима «РЕЗЕРВ» в режим ECO, мс, не более10
16Тип, количество и емкость рекомендуемых аккумуляторов: герметичные, необслуживаемые, свинцово-кислотные *12В, от 40 Ач — 2 шт.
17Ток заряда АКБ, А7
18Габариты без кронштейнов (ШхГхВ), мм440х380х86,5
19Масса, нетто (брутто) кг, не более8,3 (9,8)
20Рабочие условия эксплуатации: температура окружающей среды 0…+40 °С **, относительная влажность воздуха  (без конденсации) до 90 %, отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)
21Температура хранения-15…+40 °С
