Источник питания SKAT-V.8 RACK

Источник питания SKAT-V.8 RACK

Паспорт на прибор

8 выходов по 0,5 А. Плавная регулировка выходного напряжения, регулируемый ток заряда АКБ;
5 информационных выходов о состоянии источника. Источник выполнен в корпусе высотой 1U и предназначен для установки в стойки или шкафы 19″.

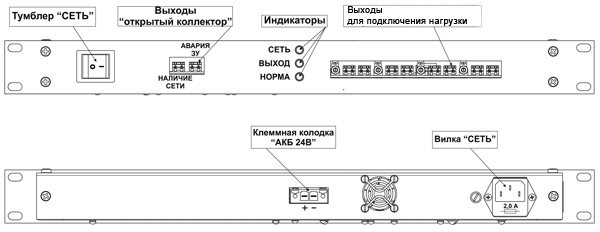

skat-v8rack-scheme

Особенности

  • возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В
  • фильтрацию помех для устранения взаимного влияния нагрузок
  • электронную защиту выходов от перегрузки по току, в т. ч. — короткого замыкания, с восстановлением  нормального режима работы после устранения перегрузки
  • защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя
  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы
  • автоматический переход в режим резервного питания нагрузок от АКБ, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
  • защиту от короткого замыкания клемм АКБ посредством плавкого предохранителя
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
  • передачу извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»
  • защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя

Технические характеристики

1Напряжение питающей сети 50 Гц, В187…250
2Выходное напряжение каждого канала, ВМинимальное значение11,8…12,9 *
Максимальное значение14,6…15,2
3Ток ограничения каждой пары выходов при КЗ, А, не более2,5
4Максимальный ток нагрузки каждого выхода, А0,5 **
5Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25 °С, В27,2…27,8
6Максимальный ток заряда АКБ, А0,9…1,1
7Максимальный ток выходов ОК, мA100
8Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более50
9Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В21…22
10Мощность, потребляемая устройством от сети ВА, не более150
11Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более,5 %
12Величина напряжения пульсаций при номинальном токе нагрузки, мВ, не более30
13Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
14Количество аккумуляторов в батарее, шт2
15Рекомендуемая емкость АКБ, Ач26
16Рабочие условия эксплуатации: температура окружающей среды от 0 °С до +40 °С; относительная влажность воздуха не более 90 %, при температуре окружающей среды +25 °С; отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.);
17Габаритные размеры ШхВхГ, мм485х275х45
18Вес без АКБ, кг, не более НЕТТО3,1

* Заводская установка. При номинальном токе нагрузки  выходное напряжение уменьшается на 0,2…0,5 В
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А. Суммарный ток всех выходов не более 4,5 А.
