Счетчики — Расходомеры топлива VZO, VZD, VZP

Счетчики - Расходомеры топлива VZO

Счётчики жидкого топлива серии VZO 4 и VZO 8 предназначены для измерения расхода дизельного(печного) топлива в горелках, котлах, дизель генераторах, на автотранспорте и спецтехнике, судах, локомотивах и т.д. Для измерения бензина используется версия прибора с индексом V (VZO 4V).

Счетчики топлива малых расходов

1. Серия VZO 4 (8)

Счётчики жидкого топлива серии VZO 4 и VZO 8 предназначены для измерения расхода дизельного (печного) топлива в горелках, котлах, дизель генераторах, на автотранспорте и спецтехнике, судах, локомотивах и т.д. Для измерения бензина используется версия прибора с индексом V (VZO 4V).
Учёт топлива обеспечивается простотой, компактностью и функциональностью конструкции расходомера. Прибор работает без внешнего питания, отображает накопленный расход в литрах с ошибкой ±1% от прошедшего объема топлива. Расходомеры монтируются в любом удобном для чтения положении, подходят для применения в безнапорных системах, т.е. там, где топливо подаётся самотёком.

Опционально указанная серия имеет импульсный (герконовый) выход для дальнейшей диспетчеризации получаемых данных о расходе пройденного через расходомер топлива. Пример обозначения  VZO8RE, гдеRE означает герконовый импульсный выход, а 1 — цена импульса в литрах.

Показатели / типы  VZO 4    VZO 8

 Номинальный диаметр,мм

 4

 8

 Диаметр внутренней резьбы входа и выхода, дюйм

 1/8

 1/4

 Номинальное давление, бар

 25

 25

 Максимальная температура, град С

 60

 60

 Измеряемый расход, л/ч

 1-80

 4-200

 Точность, %

  ±1,0   ±1,0
 Повторяемость, %

 0,2

 0,2

 Вес без монтажных резьбовых соединений, кг  0,65   0,75

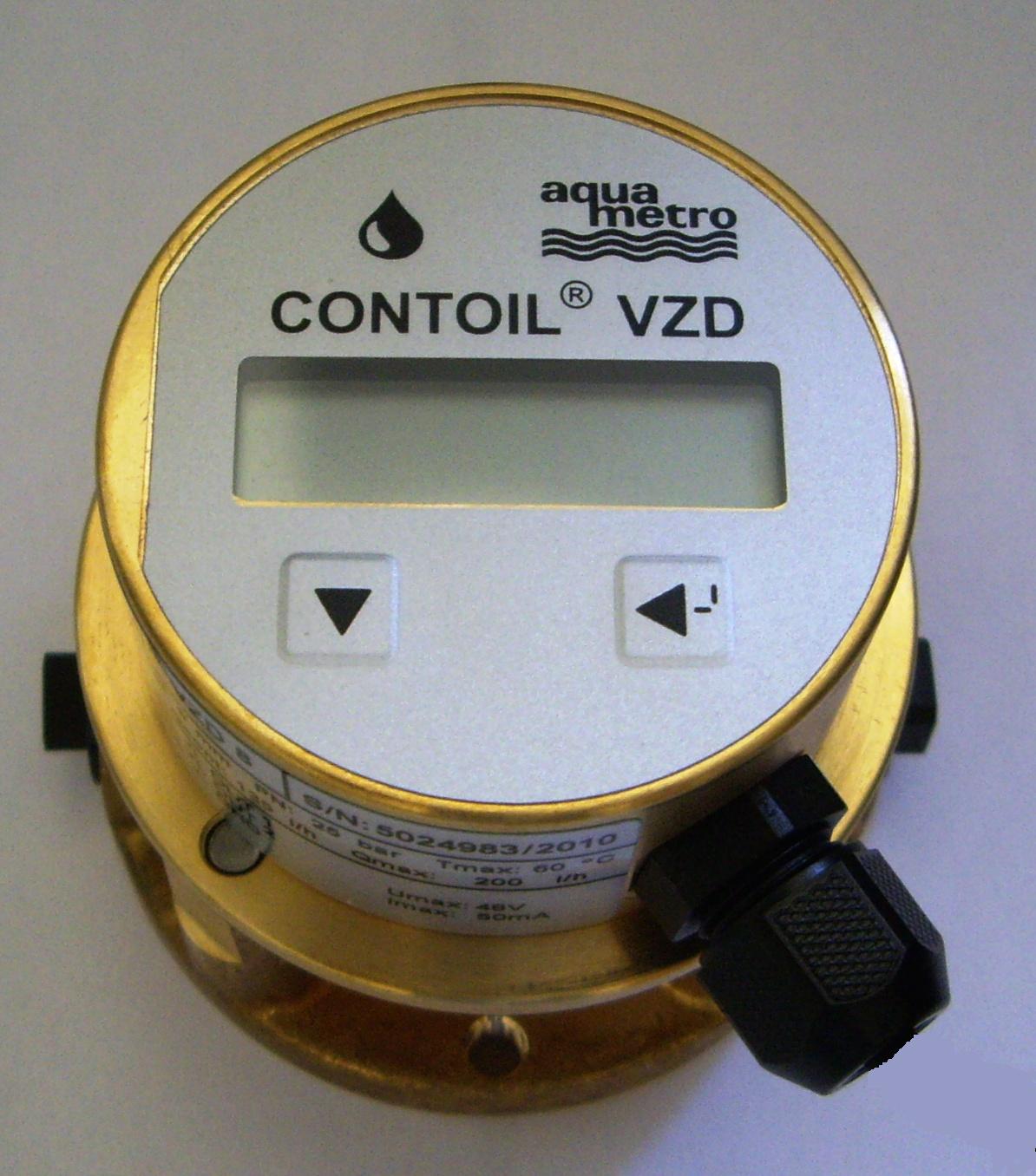

vzd8-12. Счетчики серии VZD, VZP

Расходомеры с цифровым дисплеем и импульсным выходом нового поколения являются хорошей альтернативой счетчикам VZO4 (8). Индикация измеренного значения отображается на двухстрочном жидкокристаллическом дисплее:

Общий расход топлива (литры)

Суточный расход топлива (расход на маршруте)

Моментальный расход (литры)

Время работы двигателя под нагрузкой



3.Cчетчики топлива средних и больших расходов VZO 15 -50 мм

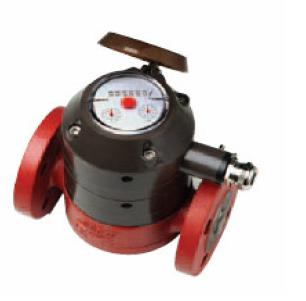

vzo 15 inДостаточно популярный расходомер для жидкого топлива с индикацией общего объема  (в литрах). Имеются резьбовое и фланцевое исполнение. Используется при вертикальном, горизонтальном, наклонном монтаже. Не имеет требований по прямолинейности потока..

Опционально может иметь импульсный выходной датчик — герконовый  (обозначение RV) или индуктивный (обозначение IN).



              Показатели / модель  VZO15     VZO20   VZO25    VZO40     VZO50
 Номинальный диаметр, мм1520254050
 Номинальное давление, бар  (резьба / фланец)                           16/25 (опционально 40)
 Максимальная температура, град С                            130, опционально 180
 Максимальный расход, л/час   600  1500   3000   9000 30000
 Длительный расход, л/час   400  1000   2000   6000  20000
 Минимальный расход, л/час     10    30     75  225   750
 Погрешность измерения, %                      + 1%, повторяемость 0,2%
 Размер ячейки фильтра, мм                       0,400             0,800
 Размер ячейки фильтра- грязевика, мм    0,250          0,400            0,600
