Счетчики - Расходомеры топлива DFM
Расходомеры топлива DFM предназначены для измерения расхода топлива и времени работы различных потребителей топлива:
  • грузовых автомобилей;
  • тягачей;
  • тракторов различных видов;
  • погрузчиков;
  • грейдеров;
  • технологического транспорта;
  • тепловозов;
  • речных судов;
  • горелок;
  • котлов;
  • дизель-генераторов;
  • других мобильных и стационарных установок с дизельным двигателем.
Расходомеры топлива DFM могут применяться для учета топлива как автономно, так и в составе систем мониторинга транспорта и контроля расхода топлива.



Differentsialnyi_rashodomer_topliva_DFM(5)Счетчики - Расходомеры топлива DFMRashodomer_topliva_DFMDatchik_rashoda_topliva_DFM(5)
Внедрение DFM помогает автопаркам решать следующие задачи:

  • учет фактического расхода топлива;
  • учет фактического времени работы техники;
  • нормирование расхода топлива;
  • выявление и предотвращение хищений топлива;
  • мониторинг в реальном времени и оптимизация расхода топлива;
  • испытание двигателей в части потребления топлива.

Исходя из многолетнего опыта применения приборов учета топлива на многочисленных автопредприятиях в различных отраслях, экономический эффект внедрения варьируется от 10 до 40% в зависимости от запущенности исходной ситуации и настойчивости менеджмента компании.

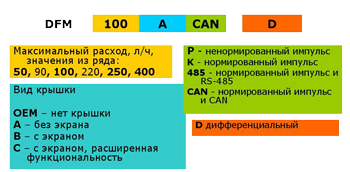

Обозначения для заказа

Линейка приборов DFM включает следующие модели:

  • Расходомер с дисплеем (счетчик-расходомер топлива);
  • Расходомер без дисплея (датчик расхода топлива);
  • Дифференциальный расходомер топлива.
Выбор модели DFM
Выбор DFM для двигателя/котла
Tablitsa_zakaza_modelei_DFM
Мощность двигателя,
кВт
Теплопроиз-
водительность
котла, кВт
Рекомендуемые расходомерыРекомендуемые монтажные комплекты
до 80до 400DFM 50№ 2, 6, 9, 10
80-150400-800DFM 90,
DFM 100
№ 2, 6, 9, 10
150-300800-1500DFM 220,
DFM 250
№ 4
300-5001500-3500DFM 400№ 4

Отличительные особенности


  • защита от несанкционированного вмешательства и «накрутки»;
  • минимальное сопротивление потоку жидкости;
  • большой грязевой фильтр;
  • соответствие автомобильным стандартам в части электромагнитной совместимости, механических и климатических воздействий: СТБ ISO 7637-2, СТБ ISO 7637-3, ГОСТ 30378, ГОСТ 3940, ГОСТ 28751, ГОСТ 29157, ГОСТ Р 50607;
  • прочная и точная измерительная камера;
  • полный комплект монтажных аксессуаров;
  • 100% поверка на метрологически аттестованной проливной установке.

Принцип действия


Расходомер топлива DFM имеет объемную измерительную камеру кольцевого типа. Датчик формирует импульс при протекании объема топлива, равного объему измерительной камеры. Количество импульсов, формируемое датчиком при протекании через него 1 литра топлива маркируется на жгуте датчика и обозначается в паспорте изделия.
Подробная информация о принципе действия различных моделей DFM находится на соответствующих страницах.

Измеряемые жидкости

Датчики расхода топлива DFM можно использовать для измерения расхода следующих жидкостей:

  • дизельное топливо;
  • печное топливо;
  • минеральное масло;
  • другие виды жидкого топлива с кинематической вязкостью от 1,5 до 6 мм2/с.*.

* Применение для более вязких жидкостей также возможно, но максимальный расход может стать меньше нормируемого, а падение давления на датчике — больше. Все датчики расхода поверяются на дизельном топливе. Обязательно указывать вид топлива и вязкость при заказе.
DFM изготовлены из материалов, устойчивых к воздействию бензина. При работе с бензином необходимо применять средства обеспечения безопасности в соответствии с национальным законодательством.


Технические характеристики


Присоединительная резьбаM14x1.5
Номинальное давление, МПа0,2
Mаксимальное давление, MПа2,5
Диапазон напряжения, В10-50
Защита от перегрузок, В≤100
Ток потребления, мА≤25 (24 В)
≤50 (12 В)
Температура окружающей среды, °Cбез дисплея: от -40 до +80;
с дисплеем: от -20 до +60


Диапазон измерения и точность расходомеров DFM


МодельДУСтартовый расход,
л/ч
Минимальный расход,
л/ч
Максимальный расход,
л/ч
Погрешность,
±%
Ресурс
измерительной камеры, л
DFM 50 AK, B, C, CK60,5150170000
DFM 90 AP60,5390270000
DFM 100 AK, B, C, CK60,52100170000
DFM 220 AP8282202175000
DFM 250 AK, B, C, CK8252501175000
DFM 400 AK, C, CK1020304002280000

Гарантия


Гарантийный срок на расходомеры топлива — 18 месяцев с даты установки или 24 месяца с даты производства.

п/п

Обозначение

Модель

Расход топлива, л/ч

1

DFM 50B

Расходомер с дисплеем (расход топлива)

1-50

2

DFM 100B

2-100

3

DFM 250B

5-250

4

DFM 50C

Расходомер с дисплеем (расход топлива + время

работы двигателя)

1-50

5

DFM 100C

2-100

6

DFM 250C

5-250

7

DFM 500C

10-500

8

DFM 50AK

Расходомер с импульсным выходом (АК —

нормированный импульс)

1-50

9

DFM 90AP

3-90

10

DFM 100AK

2-100

11

DFM 220AP

8-220

12

DFM 250AK

5-250

13

DFM 500AK

10-500

14

DFM 50CK

Расходомер с дисплеем и импульсным выходом

(расход топлива + время работы двигателя)

1-50

15

DFM 100CK

2-100

16

DFM 250CK

5-250

17

DFM 500CK

10-500

18

DFM 250D

Дифференциальный расходомер топлива

max диф. расход — 150

max расход в камере — 250

19

DFM 100D

10-100 (расход в каждой камере)
