Комплекты монтажных частей КМЧ, вентильный блок





Предназначены для подключения и крепления датчиков давления типа ДДМ, ДДМ-1, ДДМ-03, выносных модулей для многофункциональных приборов ПРОМА-ИДМ (В)



Комплект монтажных частей:



КМЧ-1

Назначение  —  подключение дифференциальных датчиков ПРОМА-ИДМ-ДД-М (моноблок) , ПРОМА-ИДМ-ДД-В (выносной датчик) ДДМ-03-ДД или ДДМ-03-МИ-ДД (только газ) к трубопроводу  при рабочих давлениях до 100 кПа (см. РЭ). В данном случае вентильный блок не применяется.

Применяется по 2 гайки и 2 штуцера на один датчик.

КМЧ-2

Назначение  —  подключение датчика ДДМ-03-МИ – модели ДИ, ДВ, ДИВ и обеспечение установки под любым удобным углом визирования от 0 до 360° на трубопроводе с помощью переходника М20В/М20Н.

КМЧ-3

Назначение  —  крепление 3-х вентильных блоков на объекте.

Вентильный блок

Назначение  —  монтаж датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.

Демпфер

Назначение — защита чувствительного элемента датчика давления, например ДДМ-03, от воздействия гидроударов или

измеряемых сред.

Рабочая среда – газ, жидкость.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

3-х вентильный блок

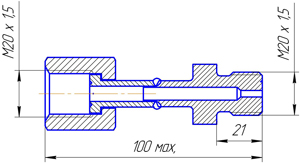

КМЧ-1

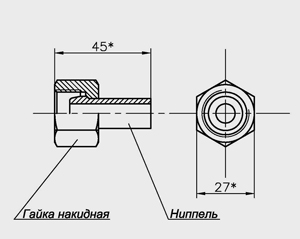

КМЧ-2

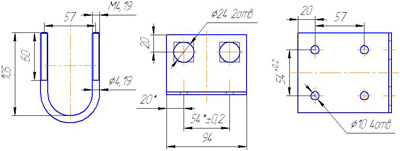

КМЧ-3

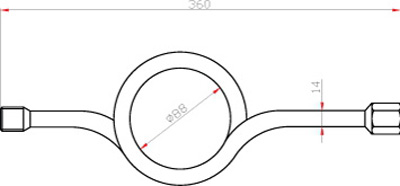

ДемпферТрубка





ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ



КМЧ-1
