Преобразователи малых давлений ПД-1Т, ПД-1Н, ПД-1ТН

Преобразователи малых давлений ПД-1Т, ПД-1Н, ПД-1ТН

ТУ 4212-027-10474265-03 ТУ 4212-089-10474265-07

Код по ОКП 42 1281

Руководство по эксплуатации ПД-1Т/Н/ТН

Преобразователи малых давлений ПД-1Т, ПД-1Н, ПД-1ТН предназначены для преобразования избыточного давления или разрежения (вакуума) в унифицированный сигнал постоянного тока.

Преобразователи применяются для измерения малых давлений газов в различных отраслях промышленности в том числе в ЖКХ для оснащения котельных и т.п.

Модели:
ПД-1.Н – преобразователь избыточного давления — напоромер;
ПД-1.Т – преобразователь разрежения (вакуума) – тягомер;
ПД-1.ТН – преобразователь избыточного давления и разрежения — тягонапоромер.

Преобразователи устойчивы к вибрациям и защищены от проникновения пыли и воды

Наименование параметраЗначение параметра
Диапазон измерения (линейная шкала) 1)(-7,5…0) кПа; (0…7,5) кПа; ±4 кПа
Температура рабочей среды(-25…85) ºС
Класс точности1,5 или 2,5
Выходной сигнал постоянного тока(4…20) мА, двухпроводная схема
(0…5) мА, трехпроводная схема
Напряжение питания постоянного тока 2)(12…30) В
Потребляемая мощность1 ВА
Климатическое исполнениеУХЛ 3.1*
    — температура окружающего воздуха(-10…+50) ºС
    — относительная влажность окружающего воздухадо 95 % при 35 ºС
    — атмосферное давлениеот 84 кПа до 106,7 кПа
Защита от воздействия пыли и воды по ГОСТ 14254IP54
Устойчивость к механическим воздействиям по ГОСТ 12997V2
Материал корпусадюралюминий с полимерным покрытием
Материал штуцеранержавеющая сталь
Габаритные размеры(121×58×35) мм
Весне более 0,3 кг
Подключение 3)штуцер М20×1,5; под трубку ПВХ (6×4) мм; штуцер М30×2
Средняя наработка на отказне менее 100000 ч
Средний срок службыне менее 10 лет

1) По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения.
2) В качестве блока питания и измерительного прибора можно использовать приборы типа ПКЦ или ПС-4.
3) Входные штуцеры см. ПД-1, рис. 3

Габаритные размеры

pd_1x_3

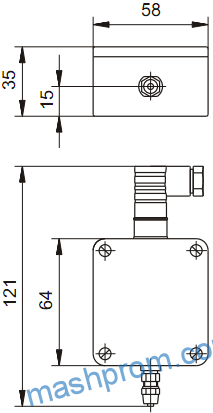

Рис. 3. ПД-1ТН

pd_1x_4

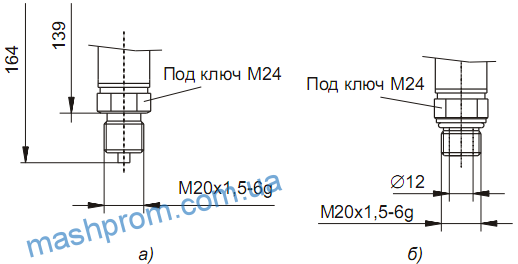

Рис. 4. Варианты входных штуцеров

pd_1x_5

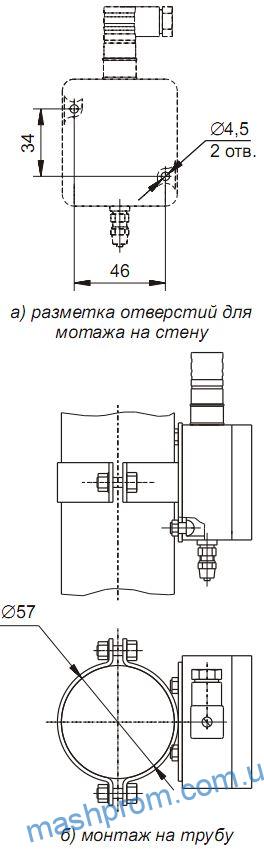

Рис. 5. Монтаж измерительного блока

Схема подключения

pd_1x_1

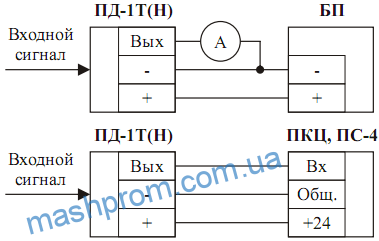

Рис. 1. ПД-1х.05 с выходным током (0…5) мА

pd_1x_2

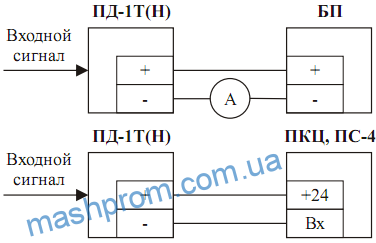

Рис. 2. ПД-1х.42 с выходным током (4…20) мА
