Пост управления заградительными огнями «ПУЗО-1» ТУ 3434-002-69016606-2011

Пост управления заградительными огнями «ПУЗО-1» ТУ 3434-002-69016606-2011

Пост управления заградительными огнями предназначен для автоматического включения/выключения комплекса светового ограждения высотного объекта, в зависимости от условий естественного освещения, а также принудительного включения заградительных огней. Устанавливается непосредственно  на высотных объектах. «ПУЗО-1» специально спроектирован для управления заградительными огнями серии «ЗОМ» ТУ 3461-001-69016606-2010  и «СДЗО-05» ТУ 3461-003-69016606-2011 независимо от применяемого источника света, и рассчитан на эксплуатацию в сложных климатических условиях Российской Федерации. Изготовленный в специальном электромонтажном боксе из ABS-пластика с высокими электрическими и механическими эксплуатационными характеристиками.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Корпус из ABS-пластика;

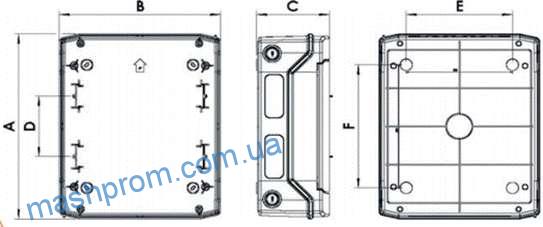

  • Габаритные размеры (A*B*C), мм – 201*128*120;
  • Масса не более 2 кг;
  • Степень защиты устройства IP 65 по ГОСТ 14254-96;
  • Номинальное напряжение питания: однофазное 220В, 50Гц;
  • Выходное напряжение питания: 220В однофазное 220В, 50 Гц;
  • Количество входящих цепей: 1;
  • Количество исходящих цепей: 1;

Электронная система включения огней в сумеречное время с диапазоном выставления уровня яркости 5 – 10000 Люкс с выносным датчиком освещённости в климатическом исполнении IP65.


УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Пост управления заградительными огнями предназначен для наружной установки и эксплуатации непосредственно на высотных сооружениях при температуре окружающего воздуха от -50 до +50º С, и относительной влажности до 80% при температуре 25º С, на высоте не более 2000м над уровнем моря, при отсутствии в окружающей среде агрессивных примесей, вызывающих коррозию.

Вид климатического исполнения устройства «ПУЗО-1» согласно ГОСТ15150-69—УХЛ 2.1

Эксплуатации в части воздействия механических факторов внешней среды по группе М1 ГОСТ 17516.1-90.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:

Пост управления заградительными огнями «ПУЗО-1» состоит из:

  • Автоматический выключатель питания системы (2А);
  • Электронная система включения огней в сумеречное время с диапазоном регулирования уровня яркости 5-10 000 Люкс, с выносным датчиком освещённости.
  • Автоматический выключатель для принудительного включения заградительных огней по двум линиям и защиты от КЗ (2А).

Принцип работы:

Подключение питающего напряжения 220В производится к клеммной колодке Х1 расположенную слева от блока автоматики. Внешний датчик освещённости при изменении яркости естественного освещения подаёт команду на включение питания заградительных огней. Чувствительность реле регулируется в диапазоне 5-10 000 Люкс, также в реле предусмотрена 30 секундная задержка срабатывания во избежание случайных кратковременных отключений.

На передней панели поста управления заградительными огнями присутствует выключатель «Питание», который включает или отключает входное питающее напряжение на устройстве, а также выключатель «Линия-1», которые позволяют включать заградительные огни принудительно (независимо от команды светочувствительного реле).

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

Предприятие изготовитель гарантирует безотказную работу изделия при соблюдении правил эксплуатации, транспортировки и хранения на протяжении 24 месяцев от даты ввода в эксплуатацию.

Рекламационные претензии предъявляются предприятию-поставщику в случае выявления дефектов и неисправностей, ведущих к выходу из строя изделия ранее гарантийного срока.

Скачать руководство по эксплуатации Поста управления заградительными огнями «ПУЗО-1»
