Внешнее устройство управления оповещателем УУО (УУО-RGB) обеспечивает подключение оповещателя к дискретным выходам (например, реле) пожарных пультов или контроллеров управления. Использование оповещателя «ЭКРАН-ИНФО» или «ЭКРАН-ИНФО-RGB» совместно с УУО (УУО-RGB) позволяет заменить до четырех отдельных оповещателей. УУО (УУО-RGB) располагается вне взрывоопасной зоны. Есть два исполнения в герметичном корпусе (IP54) и в корпусе на DIN рейку размеров 35 мм и 32 мм.

Связь с оповещателем осуществляется по интерфейсу RS-485 с гальванической развязкой и контролем линии связи. Максимальная длина линии связи 1 км. При потере связи между оповещателем и УУО (УУО-RGB), последний формирует на входах управления сигнал о неисправности, распознаваемый прибором управления (пультом).

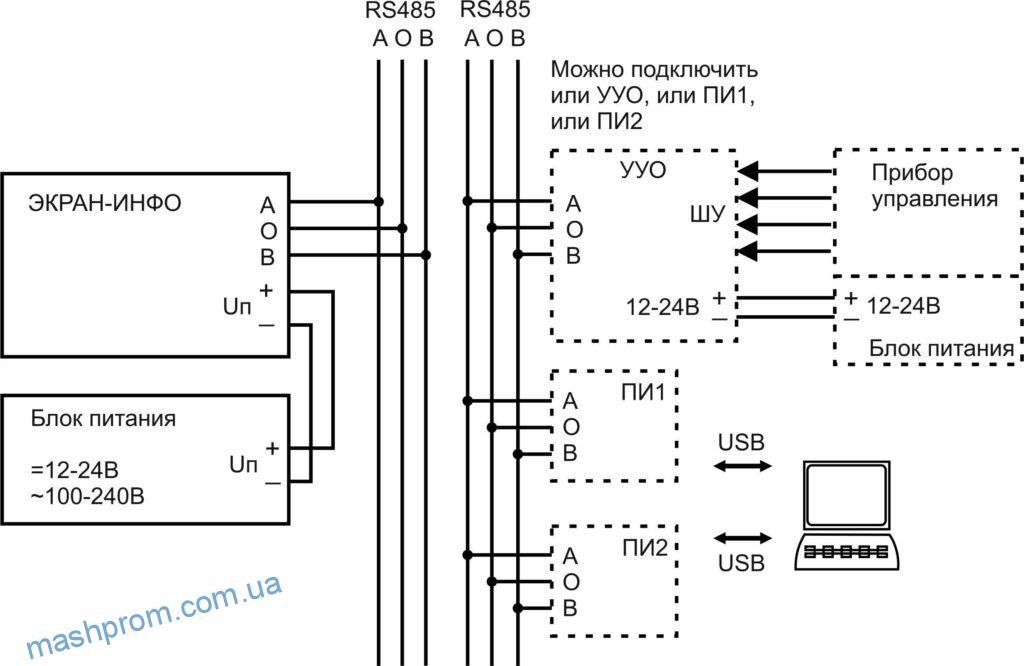

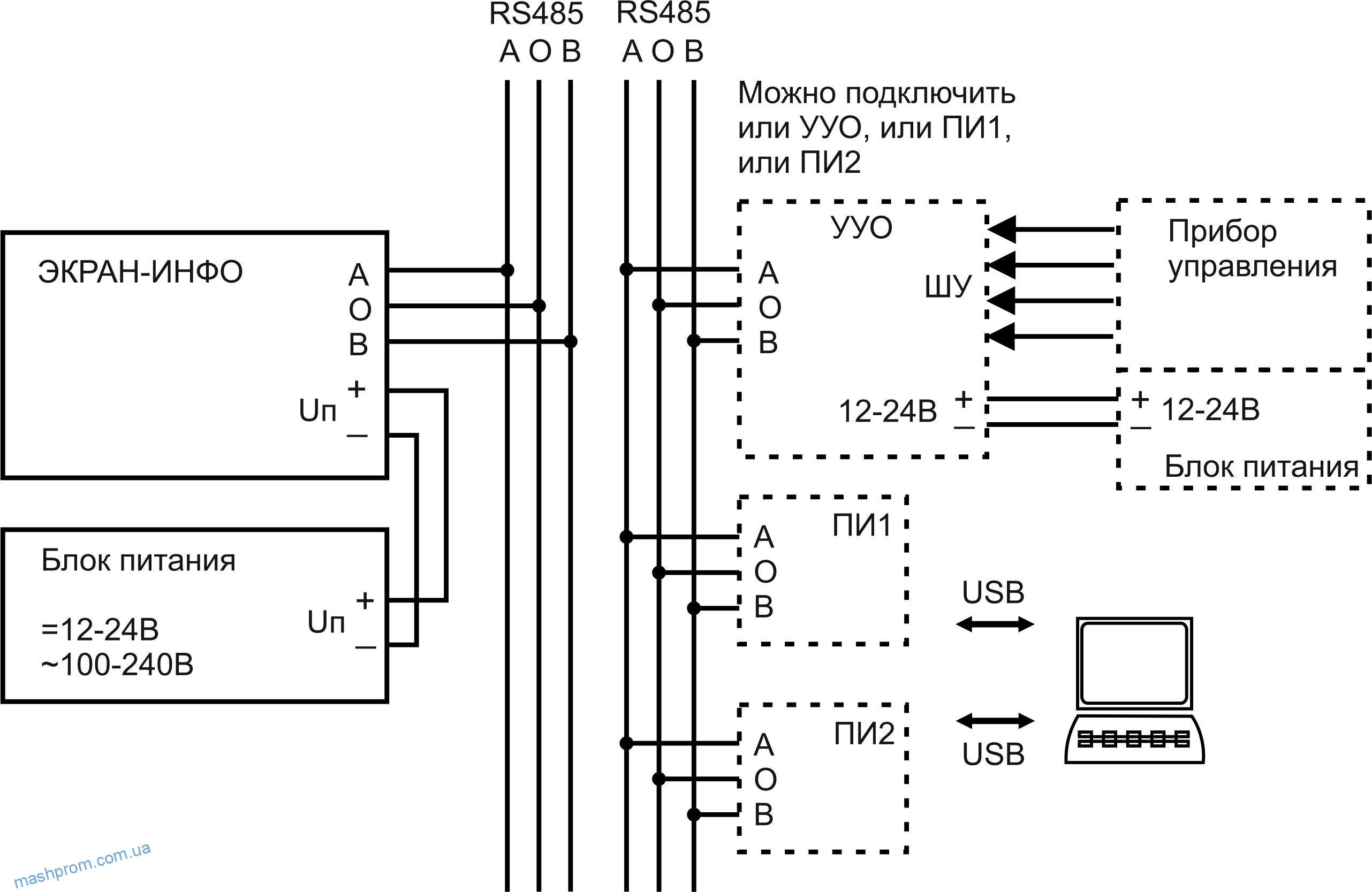

Схемы подключения:

Надписи отображаются поочередно в зависимости от сигналов на входах управления и приоритета входа. Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета.

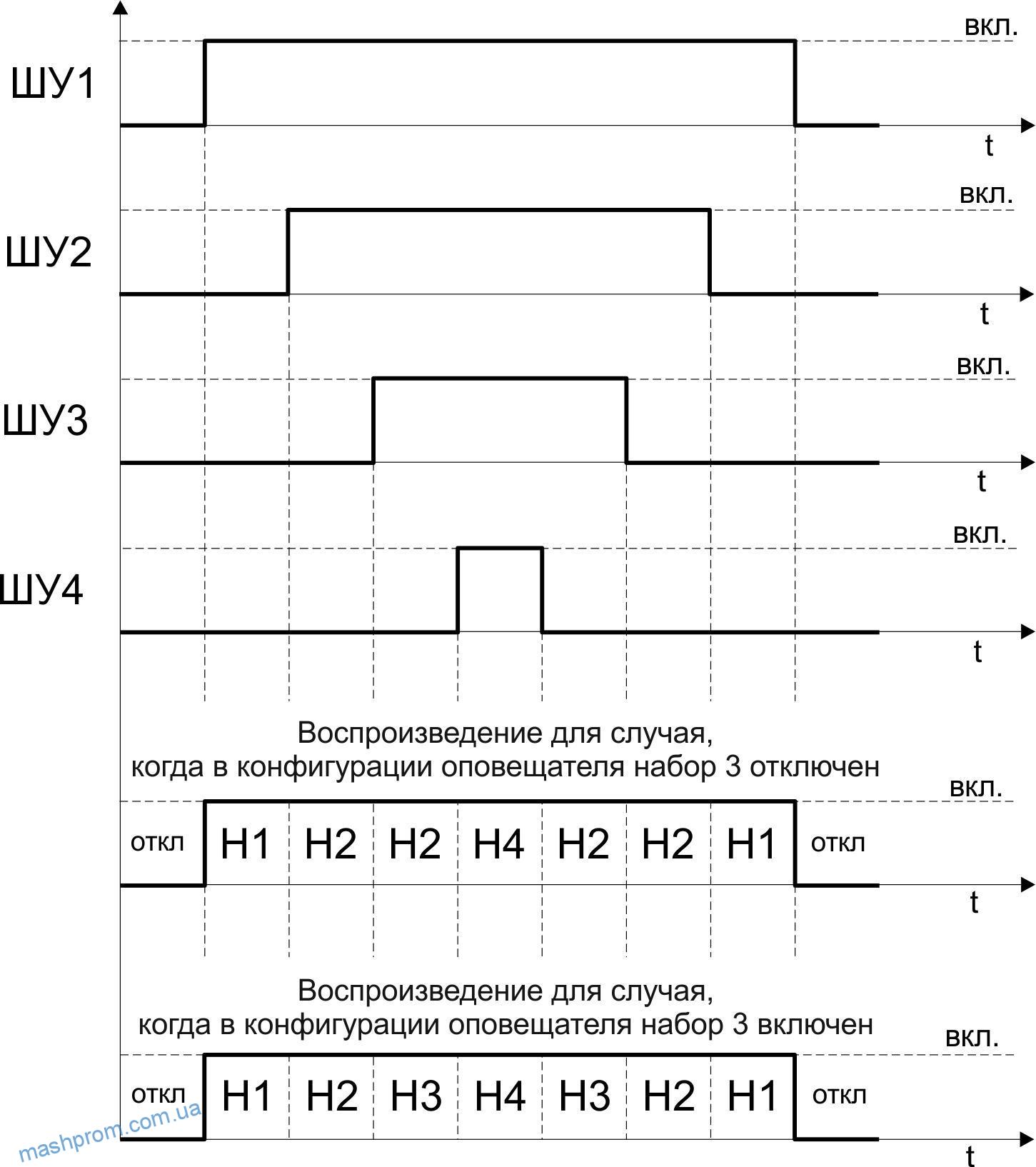

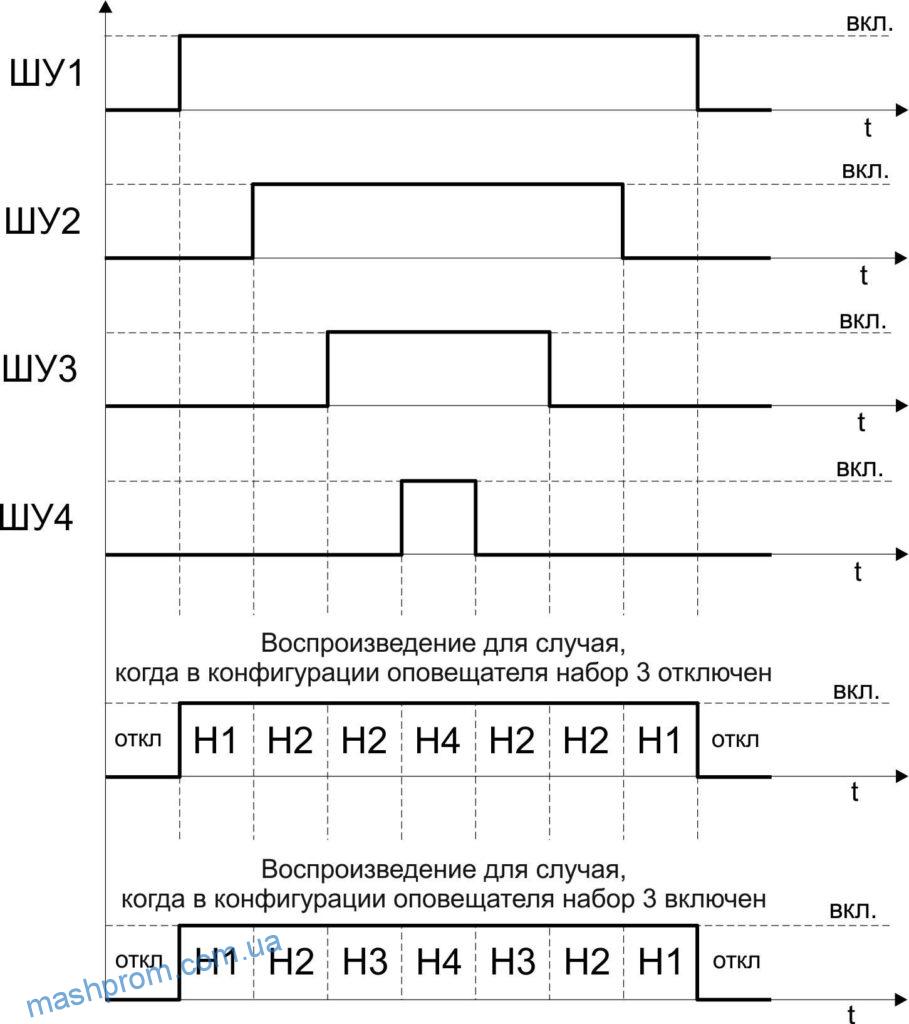

Диаграмма приоритета вывода надписи на оповещателе ЭКРАН-ИНФО и ЭКРАН-ИНФО-RGB в зависимости от поданного сигнала на входу УУО (УУО-RGB):

  • Если ни на один дискретный вход (ШУ1-ШУ4) не подан сигнал, на оповещатель ничего не выводится
  • Если на дискретный вход ШУ1 подан сигнал с пульта, на оповещатель выводится «надпись» Н1 (сконфигурированный набор: тип надписи, тип звучания, время вывода и др. параметры).
  • Если на дискретный вход ШУ2 или на ШУ1 и ШУ2 одновременно подан сигнал с пульта, на оповещатель выводится «надпись» Н2, то есть приоритет вывода ШУ2 выше ШУ1
  • Если на дискретный вход ШУ3 или на ШУ1, ШУ2 и ШУ3 одновременно подан сигнал с пульта, на оповещатель выводится «надпись» Н3, то есть приоритет вывода ШУ3 выше ШУ1 и ШУ2
  • Если на дискретный вход ШУ4 или на ШУ1, ШУ2, ШУ3 и ШУ4 одновременно подан сигнал с пульта, на оповещатель выводится «надпись» Н4, то есть приоритет вывода ШУ4 выше ШУ1, ШУ2 и ШУ3.
Оповещатели ЭКРАН-ИНФО и ЭКРАН-ИНФО-RGB с УУО (УУО-RGB) внесены в номенклатурный Справочник МТР ОАО «Газпром»

Технические характеристики

степень защиты (для гермитичного корпуса) от воздействия воды и пыли
IP54
напряжение питания
12-24 В
ток потребления, А
0,15
габаритные размеры гермитичного корпуса, мм
210х80х55

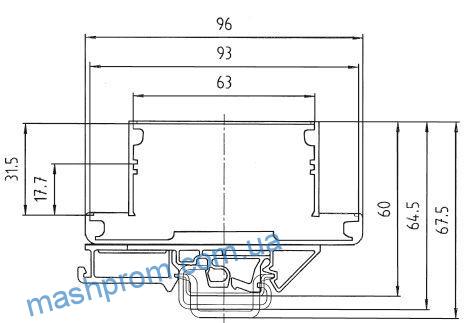

габаритные размеры корпуса на DIN рейку, мм70,5х96х60
срок службы, не менее, лет
10
гарантийный срок, месяцев
60

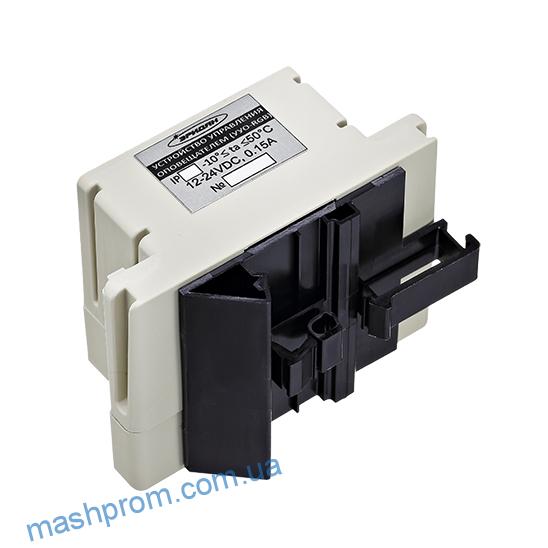

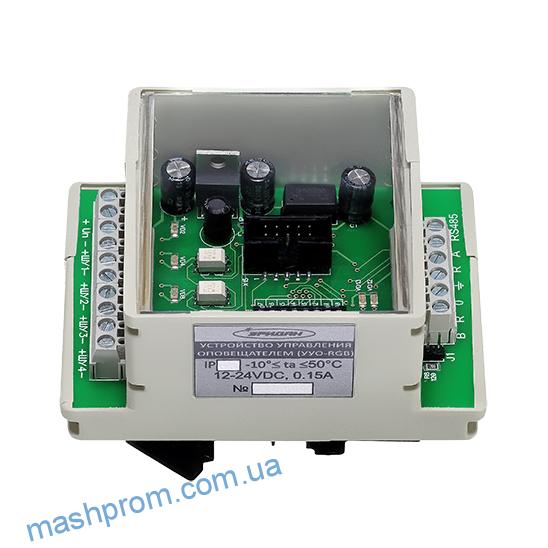

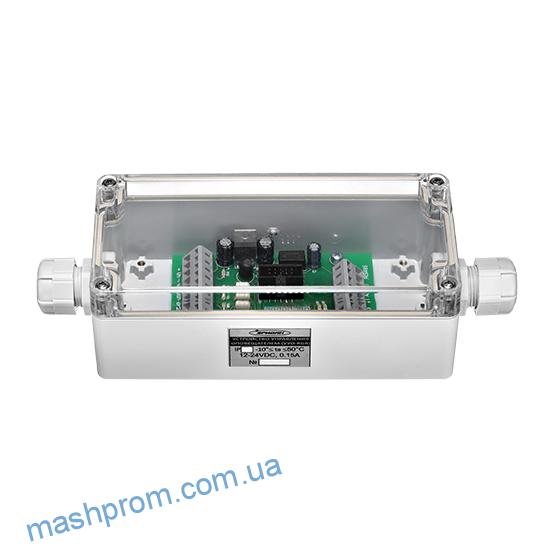

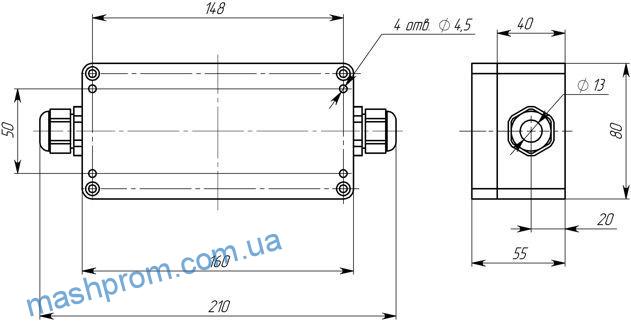

Герметичный корпус:Корпус на DIN рейку:

Паспорт УУО

Паспорт УУО-RGB
