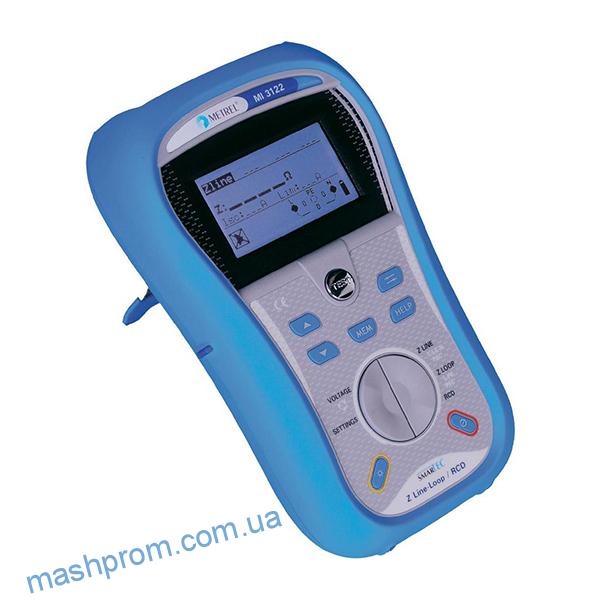

Измеритель полного сопротивления линии, контура и параметров УЗО MI 3122

Измеритель полного сопротивления линии, контура и параметров УЗО MI 3122

С помощью прибора MI 3122 можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.

Функции

  • Измерение времени срабатывания УЗО;
  • Измерение тока срабатывания УЗО;
  • Измерение напряжения прикосновения;
  • Измерение полного сопротивления контура без отключения УЗО;
  • Измерение полного сопротивления контура и линии;
  • Расчет предполагаемого тока КЗ;
  • Проверка последовательности чередования фаз;
  • Измерение напряжения и частоты.

Особенности прибора

  • Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
  • Быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА.
  • Измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5.
  • Возможность выбора начальной фазы испытательного тока (0 или 180) при проверке УЗО.
  • Встроенная память позволяет сохранить до 1500 измерений.
  • Измерение полного сопротивления контура при измерительном токе 6,5A.
  • Опциональный трехфазный адаптер.
  • Подключение к ПК посредством RS-232- или USB- интерфейосов.
  • Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
  • Магнит для фиксации прибора рядом с испытываемым объектом.
  • Размеры: 135 x 230 x 75 мм
  • Масса (без батарей): 0,85 кг

Комплект поставки

  • Прибор SMARTEC Z Line-Loop / RCD;
  • Мягкий ремень на руку;
  • Измерительный кабель с сетевой вилкой;
  • Универсальный измерительный кабель 3 x 1,5 м;
  • Измерительный наконечник, 3 шт. (синий, черный, зеленый);
  • Зажим типа «крокодил», 3 шт. (синий, черный, зеленый);
  • Адаптер питания + 6 батарей NiMH, AA;
  • Инструкция по эксплуатации на CD;
  • Краткая инструкция по эксплуатации;
  • Свидетельство о метрологической аттестации;
  • Книга «Measurements on electric installations» на CD;

Технические характеристики

ФункцияДиапазон измеренийРазрешениеПогрешность измерений
Номинальный дифференциальный ток УЗО I∆N10, 30, 100, 300, 500, 1000 мА
Множитель I∆Nx 0,5, x 1, x 2, x 5
Ток срабатывания УЗО(0,2…1,1)x I∆N син. ток (тип AC)0,05 x I∆N± 0.1 I∆N
(0,2…1,5)x I∆N имп. ток (тип A, I∆N≥30 мА)0,05 x I∆N± 0.1 I∆N
(0,2.. .2,2)x I∆N имп. ток (тип A, I∆N<30 мА)
0,05 x I∆N± 0.1 I∆N
Время срабатывания УЗО0,0…40,0 мс0,1 мс± 1 мс
40,1 … 2000,0 мс0,1 мс± 3 мс
Полное сопротивление линии0,00…9,99 Ом0,01 Ом±(5 % от измер. + 5 емр)
10,0…99,9 Ом0,1 Ом±(5 % от измер. + 5 емр)
100…999 Ом1 Ом±10 % от измер
1,00 …9,99 кОм10 Ом±10 % от измер.
Полное сопротивление контура100…999 Ом0,01 Ом±(5 % от измер. + 5 емр)
1,00 …9,99 кОм0,1 Ом±(5 % от измер. + 5 емр)
100…999 Ом1 Ом±10 % от измер.
1,00 …9,99 кОм10 Ом±10 % от измер.
Напряжение0…550 В±(2 % от измер. + 2 емр)
Частота10…550 Гц0,1Гц±(0,2 % от измер. + 1 емр)
Чередование фаз1.2.3 или 3.2.1
Питание9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА)
Категория перенапряжения600V CAT III, 300V CAT IV
Степень защитыДвойная изоляция
Рабочие условияОт -10 до 40° С
Подключение к ПКRS 232 или USB
